双节十字轴式万向联轴器结构设计

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1194948
  • 双节十字轴式万向联轴器结构设计
  • 双节十字轴式万向联轴器结构设计
  • 双节十字轴式万向联轴器结构设计
  • 双节十字轴式万向联轴器结构设计
  • 双节十字轴式万向联轴器结构设计
  • 双节十字轴式万向联轴器结构设计
  • 双节十字轴式万向联轴器结构设计
  • 双节十字轴式万向联轴器结构设计
  • 双节十字轴式万向联轴器结构设计
  • 双节十字轴式万向联轴器结构设计
  • 双节十字轴式万向联轴器结构设计

在各类需要补偿两轴间径向、角向偏移的传动场景中,双节十字轴式万向节是应用极为广泛的核心传动构件,不同于单节万向节存在的瞬时转速波动缺陷,双节布置的结构可以通过中间轴的相位匹配,实现输入与输出端的等角速度传动,这一特性让它在机床进给机构、汽车转向传动、轻工设备输送线、小型工程机械的动力传递环节都有大量落地应用。从实际使用场景来看,这类构件常被布置在动力源输出端与执行机构输入端之间,应对安装过程中无法完全保证同轴度的装配误差,或是设备运行过程中因机架形变、振动带来的轴系相对位移,避免刚性连接状态下轴系承受额外的附加弯矩,延长轴承、齿轮等配套传动件的使用寿命。

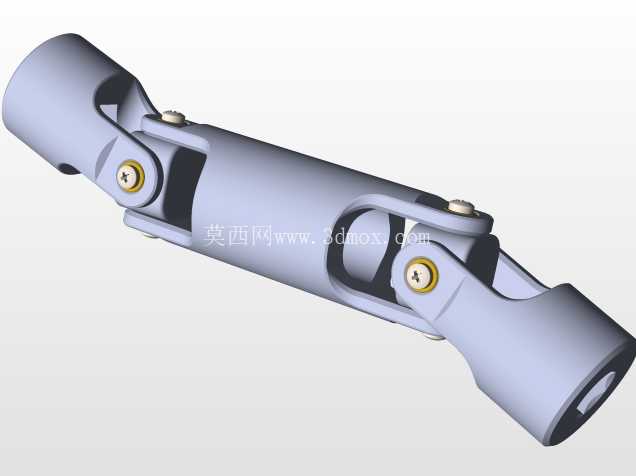

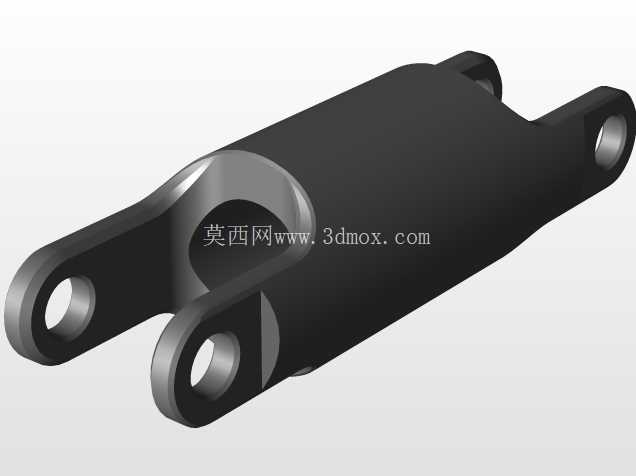

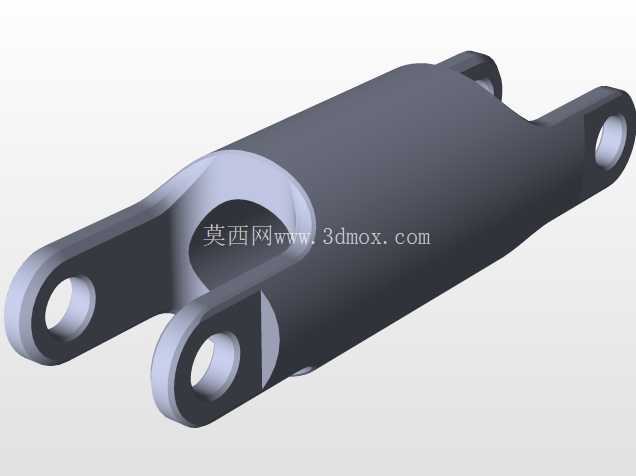

从结构设计逻辑来看,该万向节采用两端叉形接头搭配中间十字轴铰接的布局,每一组十字轴都通过销轴与叉头形成转动副,销轴端部设置有轴向限位结构,防止运转过程中销轴脱出,十字轴与叉头的配合面预留有合理的间隙,既保证铰接转动的灵活性,又避免间隙过大带来的传动空程。中间连接段采用筒式结构,两端分别与两组十字轴的对应叉头固连,整体形成两个串联的单万向节结构,在安装时只要保证中间轴两端的叉面处于同一平面,同时让输入轴、输出轴与中间轴的折角保持相等,就能完全消除单万向节的转速不均匀问题,让输出端的转速与输入端完全同步,避免传动过程中产生冲击、振动与附加动载荷。

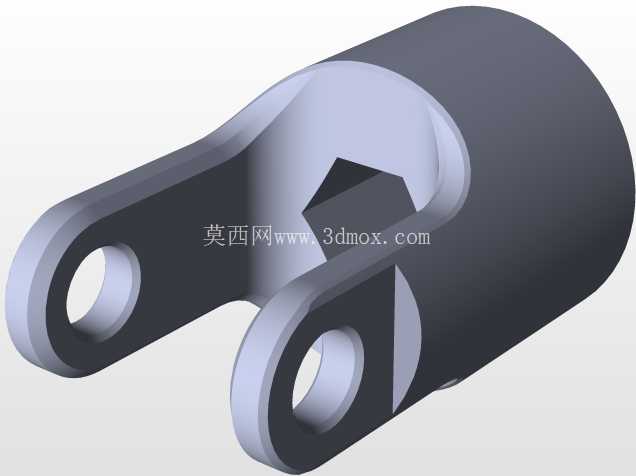

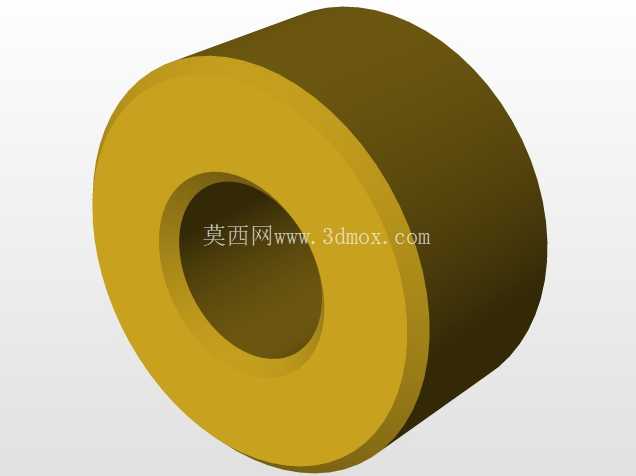

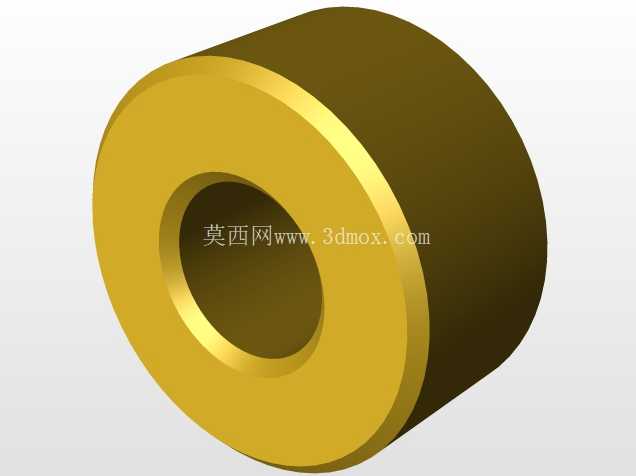

从安装边界与尺寸适配角度来看,两端的轴套采用内孔圆柱面设计,可通过键连接、顶丝紧固或是焊接的方式与对应传动轴实现固定,轴套的外径、内孔直径以及整体的最小回转半径,都需要根据所传递的额定扭矩进行匹配设计,避免结构尺寸过大占用过多安装空间,或是构件强度不足导致传动失效。在设计过程中,十字轴的轴颈直径、销轴的抗剪强度是核心校核指标,需要结合设备的峰值扭矩、运转转速计算接触应力与弯曲应力,确保在长期交变载荷作用下不会出现轴颈断裂、销轴磨损过快的问题。叉头部分的开口宽度需要与十字轴的轴向尺寸精准配合,同时叉头的根部要做圆角过渡,减少应力集中,避免在大扭矩传递、大折角运转时出现叉头根部断裂的故障。

在实际选型应用中,这类双节万向节允许的两轴最大折角通常可以达到单节万向节的同等水平,相比刚性联轴器,它不需要安装时严格对中,大幅降低了装配调试的难度,尤其是在一些机架焊接加工精度有限的小型设备上,这类万向传动构件可以抵消大部分的安装误差,保证动力传递的平稳性。同时,铰接部位的润滑设计也需要纳入考量,在十字轴的轴颈位置预留润滑通道,可定期加注润滑脂降低转动副的磨损,提升构件的整体使用寿命,对于高速运转的应用场景,还需要对整体结构做动平衡校正,避免高速转动时产生过大的离心力引发设备振动。不同于带伸缩功能的花键式万向轴,该结构更适合两轴间距固定、仅需要补偿角向与径向偏移的传动场景,整体结构紧凑,传动效率高,维护成本低,在中小扭矩的传动链路中有着极高的性价比。
