带双面密封结构的深沟球滚动轴承

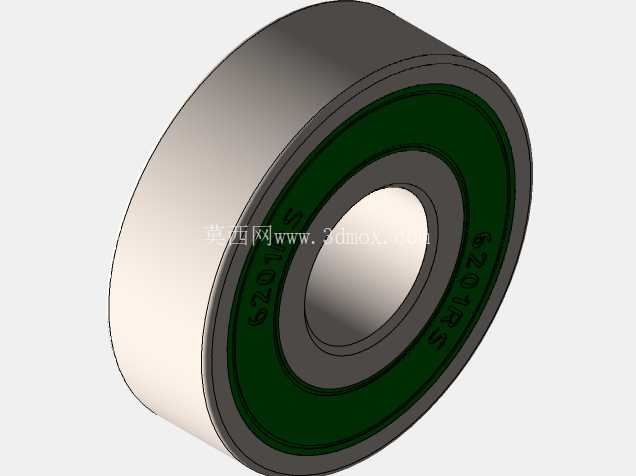

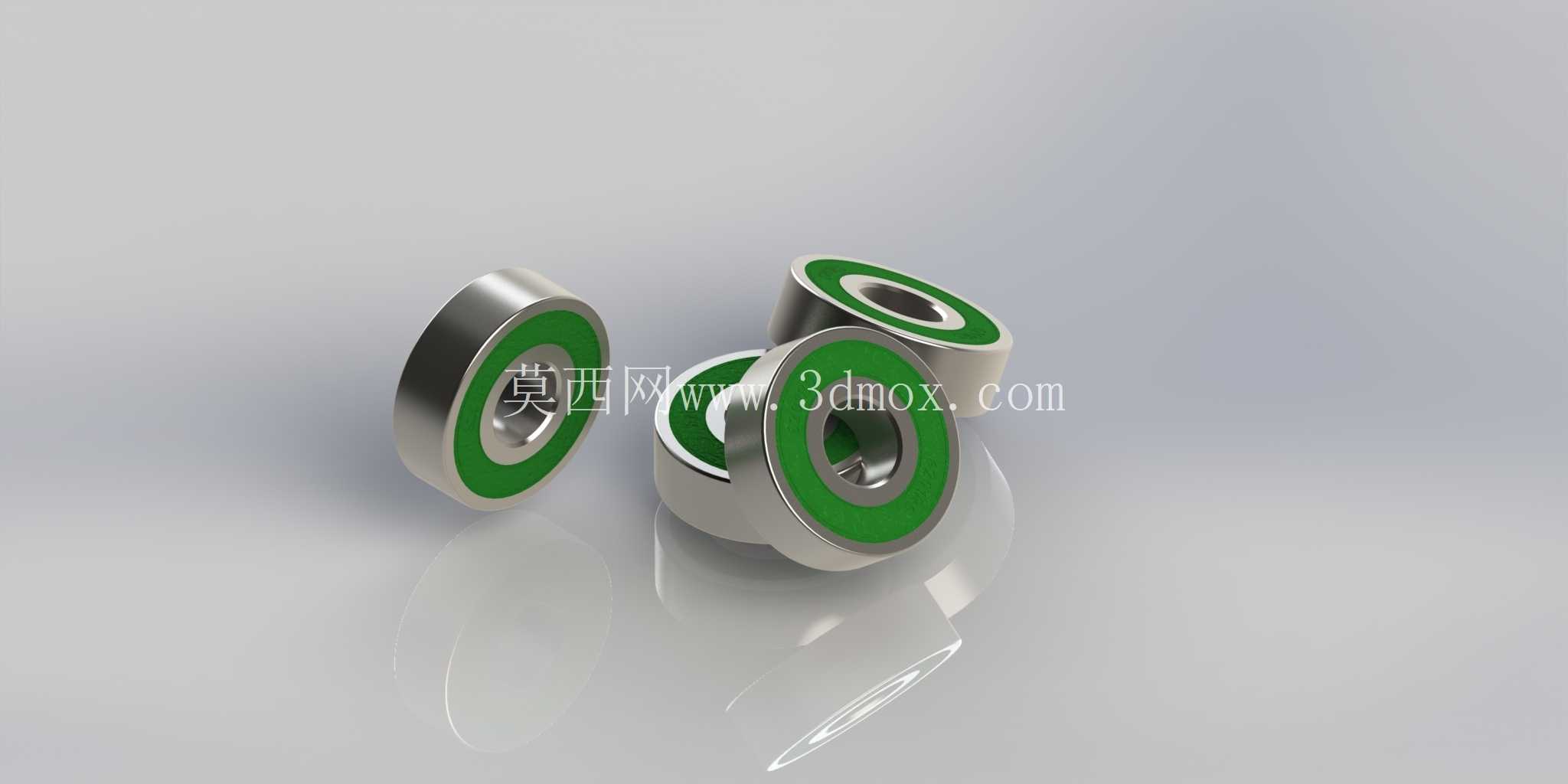

在各类旋转传动机构的设计选型中，深沟球轴承是应用覆盖范围最广的基础支撑部件，从民用代步的两轮车辆、小型家电的动力输出端，到工业生产线上的输送辊道、中小型电机的转子支撑位，几乎所有存在回转运动的机械结构里，都能找到这类零件的身影。本次呈现的6201RS型号轴承，属于深沟球轴承系列里带接触式橡胶密封的常规规格，核心作用是为旋转轴提供径向支撑，同时可承受一定比例的轴向载荷，将轴系运转过程中的摩擦系数控制在极低区间，减少动力传输过程中的无谓损耗。

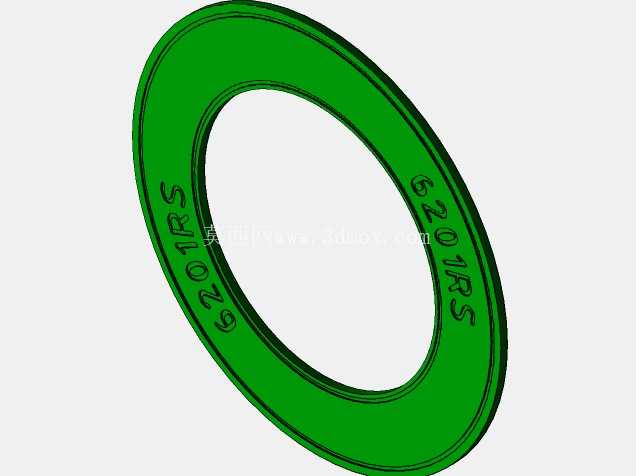

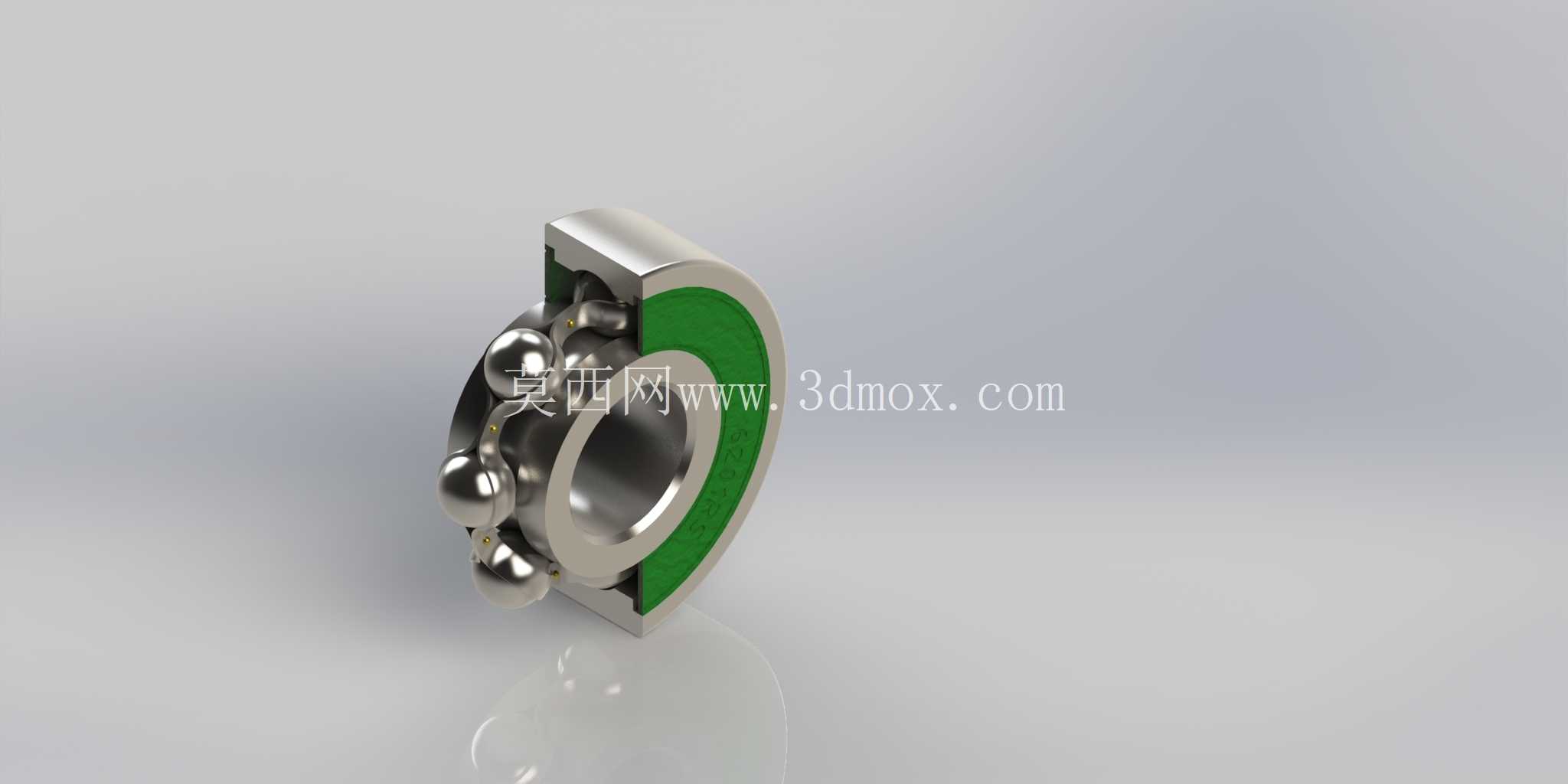

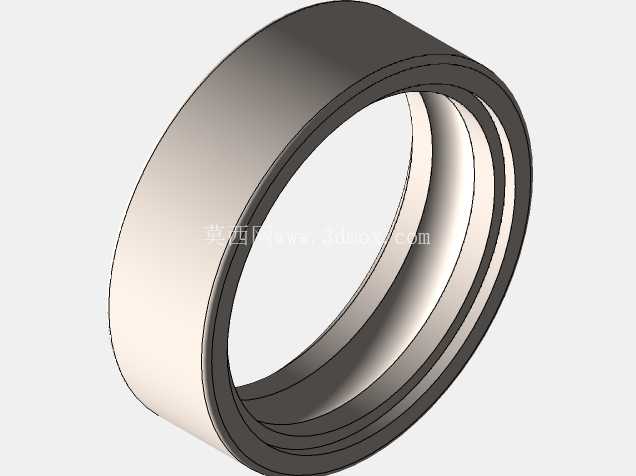

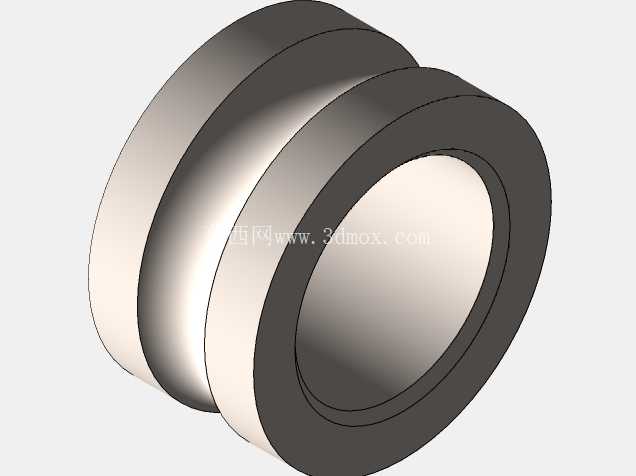

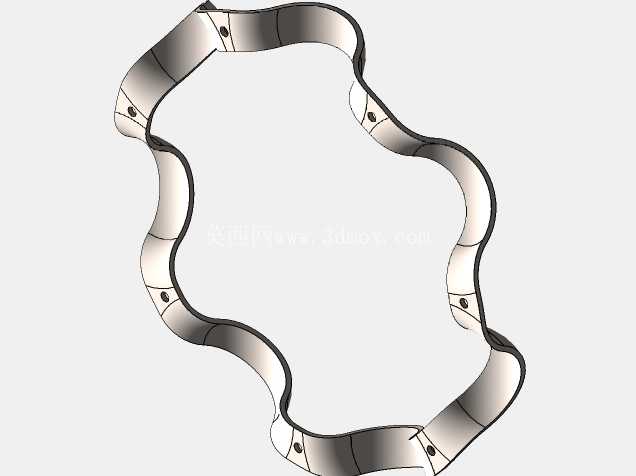

从结构设计逻辑来看，这款轴承采用了最经典的深沟滚道构型，内圈、外圈的滚道曲率与滚动体的球面曲率做了匹配优化，滚动体选用标准规格的钢球，沿滚道圆周均匀排布，由冲压成型的保持架做等距分隔，避免钢球在运转过程中相互碰撞摩擦，降低运转噪音与磨损速率。两侧的RS型橡胶密封件是该型号区别于开式轴承的核心设计，密封唇口与内圈的密封槽做过盈配合，能够有效阻挡外界环境中的粉尘、水汽、切削碎屑等杂质进入轴承内部滚道区域，同时防止轴承内部填充的润滑脂在运转过程中泄漏，大幅延长维护周期，尤其适合在开放式安装、工况环境存在较多杂质的场景下使用，比如摩托车的轮毂支撑位、户外作业的小型农机转轴、输送线的从动辊筒等位置，不需要额外设计外置密封结构，直接安装即可满足防护需求。

从安装边界与尺寸参数来看，6201作为行业通用的标准轴承型号，所有安装尺寸完全符合ISO通用标准，内径为12mm，适配直径12mm的标准光轴安装，安装时可选用过盈配合压装或者过渡配合加顶丝锁紧的方式，根据实际载荷工况调整配合公差；轴承外径为32mm，适配安装座的内孔尺寸为32mm，安装座孔的公差建议选用H7级别，保证外圈不会在运转过程中出现跑圈问题；轴承整体宽度为10mm，安装时需要预留足够的轴向空间，两侧密封件会额外占用少量轴向尺寸，因此轴肩与座孔的挡肩高度需要控制在标准范围内，避免挡肩过高摩擦密封件造成额外磨损，同时挡肩的圆角半径不能超过轴承内圈、外圈的倒角尺寸，防止安装时轴承无法贴合到位。

在实际选型应用过程中，这类带密封的深沟球轴承不需要在出厂后额外填充润滑脂，生产环节已经按照标准注脂量填充了适配常规工况的锂基润滑脂，正常工况下可以实现长期免维护运转，不需要定期拆开补脂，大幅降低设备的后期维护成本。需要注意的是，这类橡胶密封轴承的适用运转温度存在一定区间，常规丁腈橡胶密封件的适用温度范围在-30℃到110℃之间，如果应用在高温工况下，需要提前更换耐高温的氟橡胶密封件以及对应的高温润滑脂，避免密封件老化失效、润滑脂碳化导致轴承提前抱死损坏。

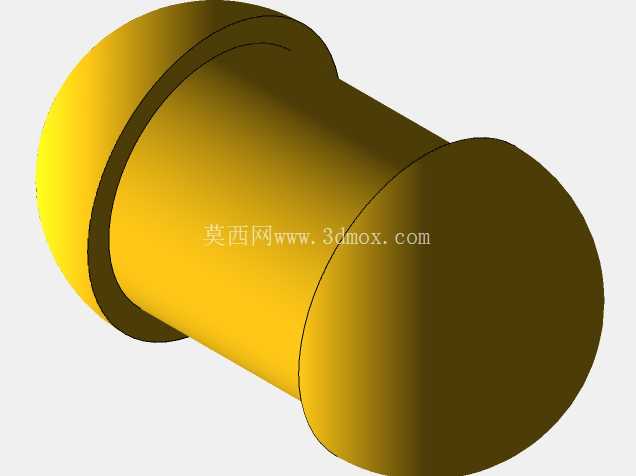

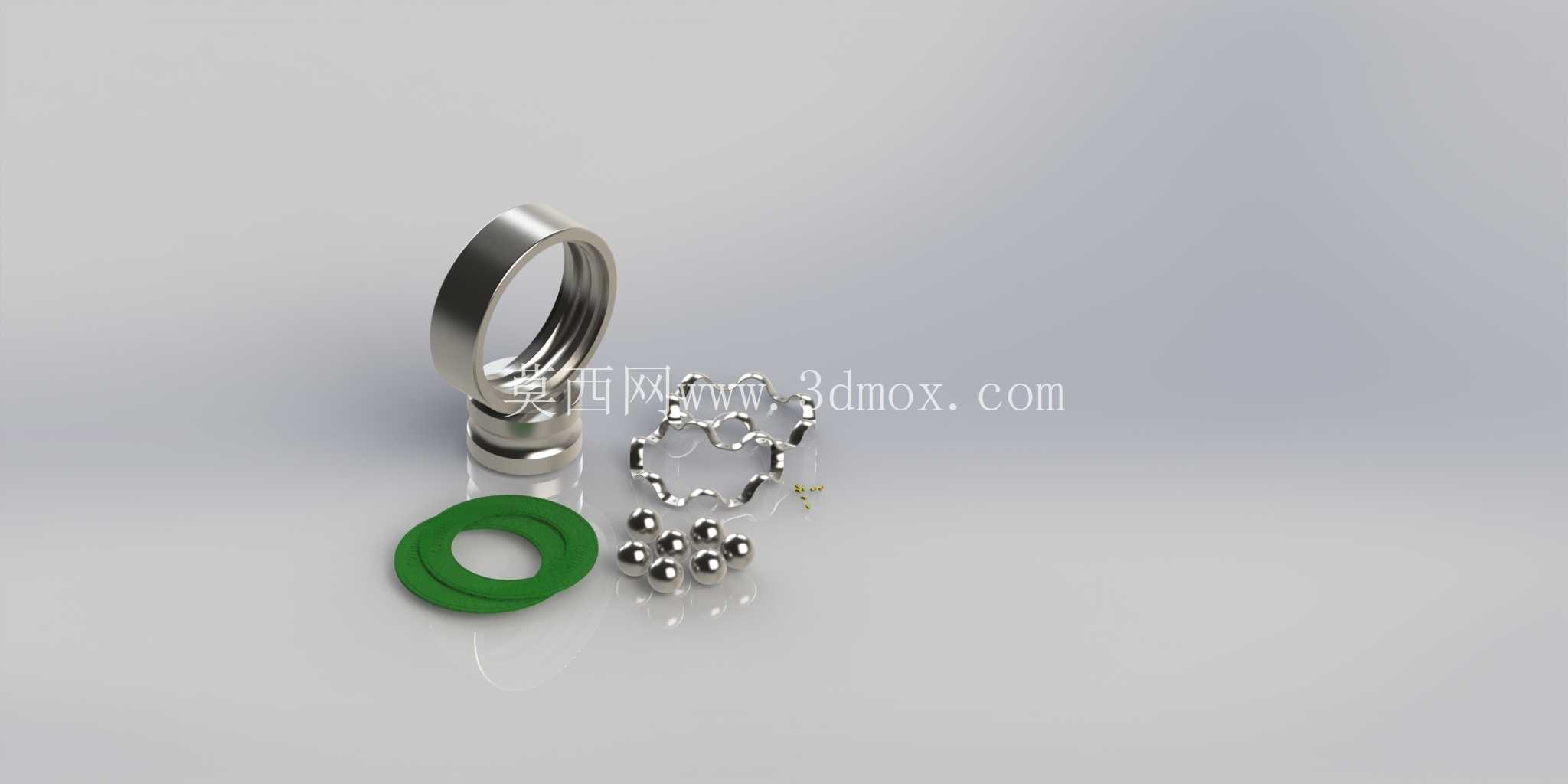

在三维建模过程中，这类标准件的建模需要严格遵循国标尺寸公差要求，滚道的曲率半径、钢球的直径与数量、保持架的兜孔间隙、密封件的唇口尺寸都需要按照实际生产参数还原，不能仅做外形的简化建模，否则在后续做虚拟装配、干涉检查、运动仿真的时候，会出现尺寸偏差导致的仿真结果失真，比如密封件与轴肩的干涉、保持架与滚动体的间隙不符合实际运转要求等问题。建模时需要区分各个零件的材质属性，内圈、外圈、滚动体为轴承钢材质，保持架为冲压钢板或者尼龙材质，密封件为橡胶材质，在做有限元受力分析的时候，需要赋予对应的材料参数，才能准确模拟轴承在额定载荷下的形变情况，为轴系的整体刚度校核提供准确的数据支撑。

很多刚入行的结构设计人员在选用这类轴承的时候，容易忽略安装时的轴向定位问题，要么轴肩高度设计过高，顶住密封件造成运转时摩擦发热，要么挡肩高度不足，轴承在承受轴向载荷的时候出现窜动，甚至从安装位脱出。另外在做装配设计的时候，需要考虑轴承的安装拆卸空间，预留出拉马的操作位置，避免后期维护的时候无法顺利拆卸轴承，只能通过破坏性方式拆除，造成轴或者安装座的损坏。对于转速较高的应用场景，还需要校核轴承的极限转速，6201RS轴承因为密封件存在接触摩擦，极限转速会比同型号的开式轴承略低，如果转速超过密封轴承的允许上限，需要考虑改用非接触式密封的ZZ型铁封轴承，或者开式轴承搭配外置的密封结构，避免高速下密封件过热老化。
