双轴平皮带动力传输教学演示机构

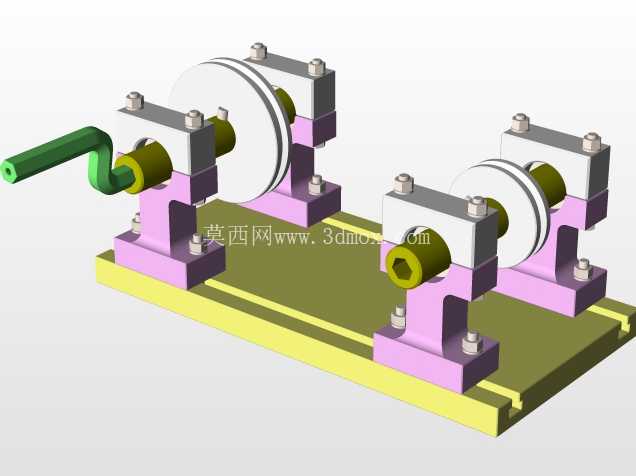

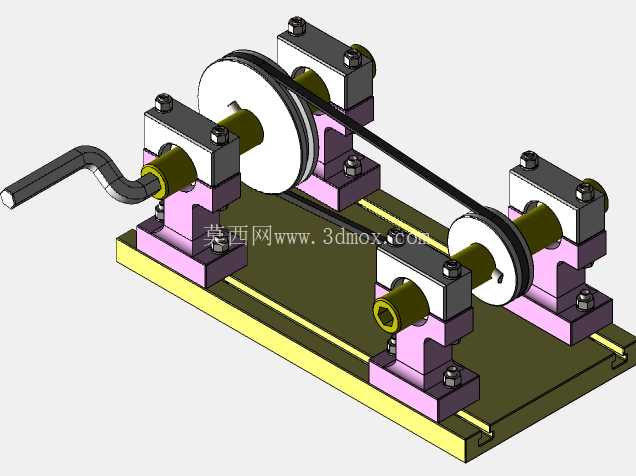

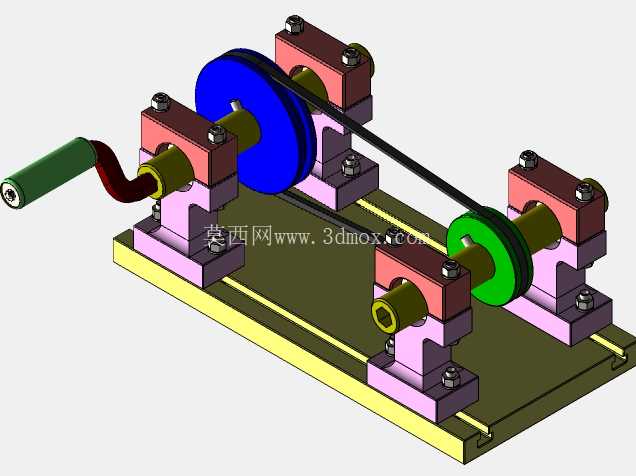

　　这套平皮带传动机构，是面向机械原理教学、小型实验设备动力传递场景设计的实体结构，整体采用卧式双轴平行布局，安装基准为一块带T型槽的平板底座，所有支撑组件均可沿槽道调整位置，适配不同中心距的传动需求。输入端轴端预留了外接动力的连接位，可直接接驳手摇柄、小型调速电机等动力源，通过平皮带与带轮的摩擦啮合，将旋转动力传递至输出端轴系，可完成转速变换、动力转向维持、小范围过载打滑保护的功能演示，也可作为小型轻工设备的动力传输单元直接使用。

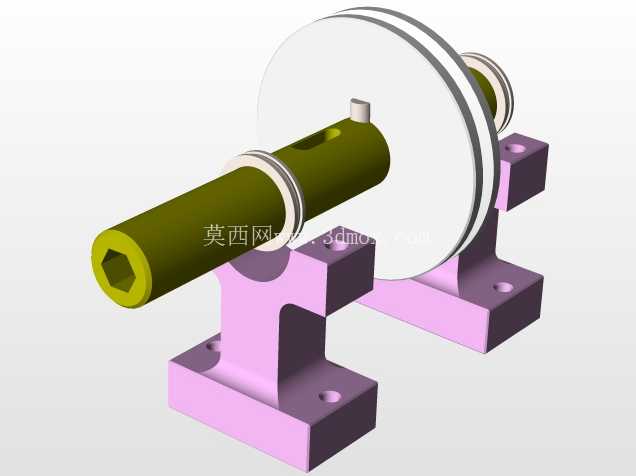

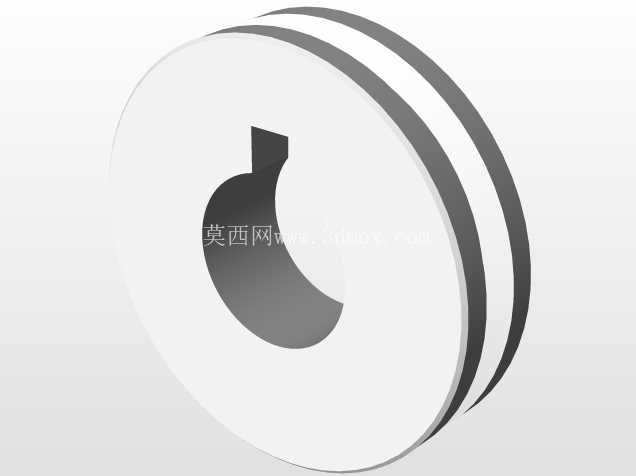

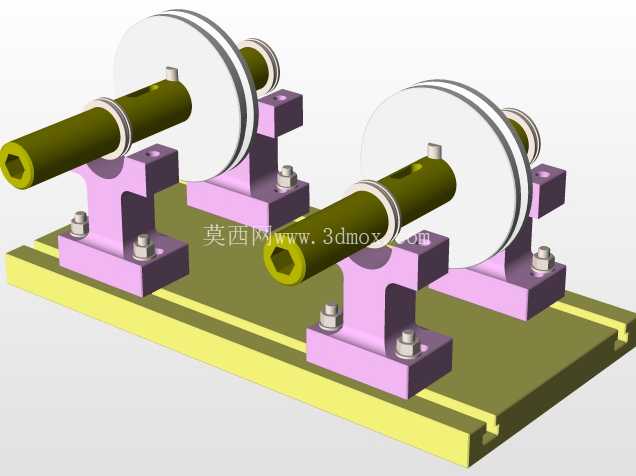

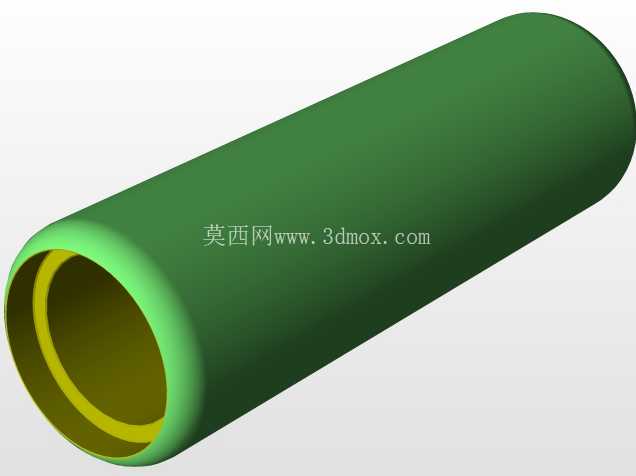

　　从结构设计逻辑来看，两根平行传动轴分别通过两组对开式滑动轴承座支撑，轴承座采用分体式锁紧结构，可在不拆卸轴上带轮的情况下完成轴系的拆装调整，轴承座底部通过螺栓与底座T型槽内的滑块螺母连接，松开锁紧螺栓即可沿槽道滑动，调整两轴的中心距，以此适配不同长度的传动皮带，同时也能调整皮带的张紧程度，避免皮带过松打滑、过紧加剧轴承受力的问题。两个带轮分别采用不同直径设计，可实现固定传动比的转速变换，大带轮侧为低速大扭矩输出端，小带轮侧为高速输入端，带轮轮缘做了微凸的弧面设计，能在皮带运转过程中自动对中，避免皮带运转时跑偏脱落。

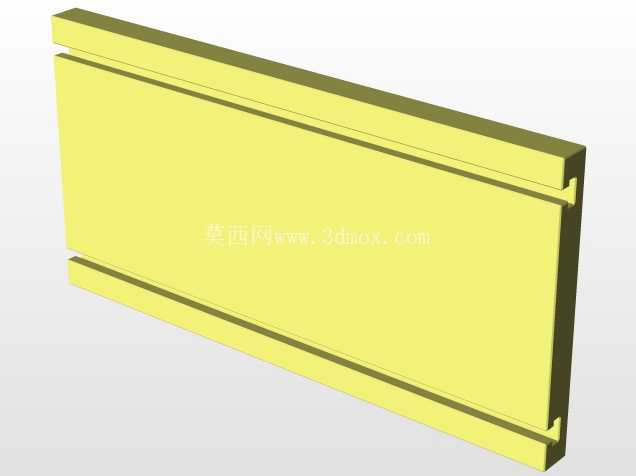

　　安装边界方面，整套机构的底座为矩形平板结构，四个角预留了固定安装孔，可直接固定在实验台、设备机架的平面上，输入轴与输出轴的轴心高度保持一致，轴端的连接位采用标准直径设计，可直接配套常用的联轴器、手轮、带轮等标准件，无需额外加工转接结构。轴系的轴向定位通过轴肩与轴承端盖配合实现，带轮与轴之间采用平键连接传递扭矩，键槽位置做了倒角处理，方便装配时带轮的推入定位，轴端设置了锁紧挡圈，防止带轮在运转过程中发生轴向窜动。

　　实际应用场景中，这类结构除了用于职业院校、高校的机械原理课程演示，帮助学习者直观理解皮带传动的张紧方式、传动比计算、打滑特性等知识点外，也可直接用于小型输送线、实验台搅拌装置、小型打磨设备的动力传递环节，相比齿轮传动，平皮带传动运转噪音更低，不需要额外的润滑维护，在遇到突发过载时皮带会在带轮上打滑，能避免动力端或负载端的零部件因过载损坏，对小功率动力传输场景的适配性很强。设计过程中特意将所有支撑结构做了可视化处理，没有加装外防护罩，就是为了让观察者能清晰看到皮带与带轮的啮合状态、轴系的运转状态，方便教学过程中的原理讲解，同时外露的结构也方便日常对皮带张紧度的检查调整，不需要拆解额外的防护结构就能完成维护操作。

　　在细节处理上，轴承座的轴瓦位置预留了润滑脂注油孔，可定期加注润滑脂降低轴与轴承的摩擦损耗，延长机构的使用寿命；皮带选用的是平型传动带，相比V带，平带的弯曲应力更小，适合小直径带轮的传动场景，同时平带的拆装更方便，不需要挪动带轮位置就能完成皮带的更换。整套机构的所有零部件均采用常见的机械加工工艺制作，没有特殊的异形结构，加工成本低，备件替换方便，不管是作为教学教具还是小型设备的传动单元，都有很好的实用性。
