手动杠杆式快速夹紧工装夹具结构

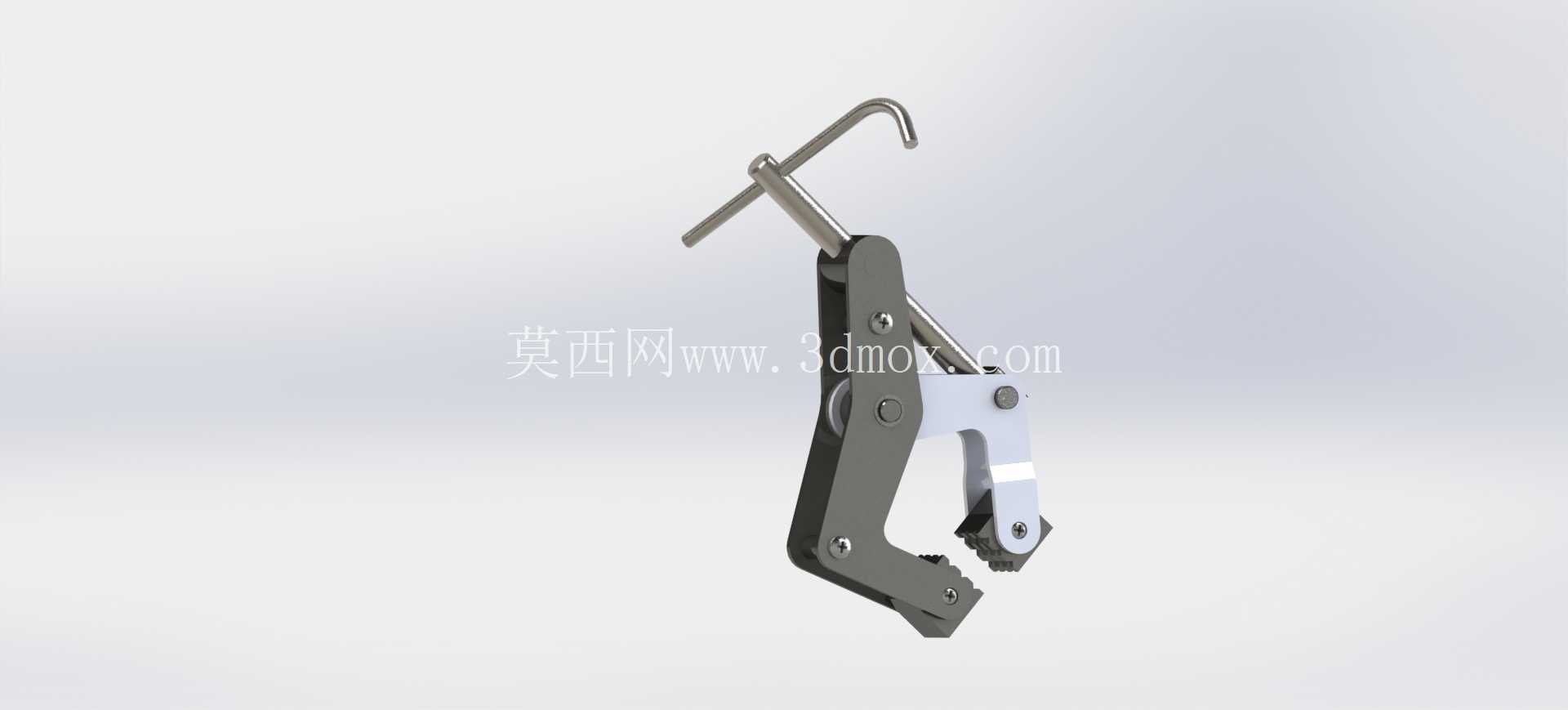

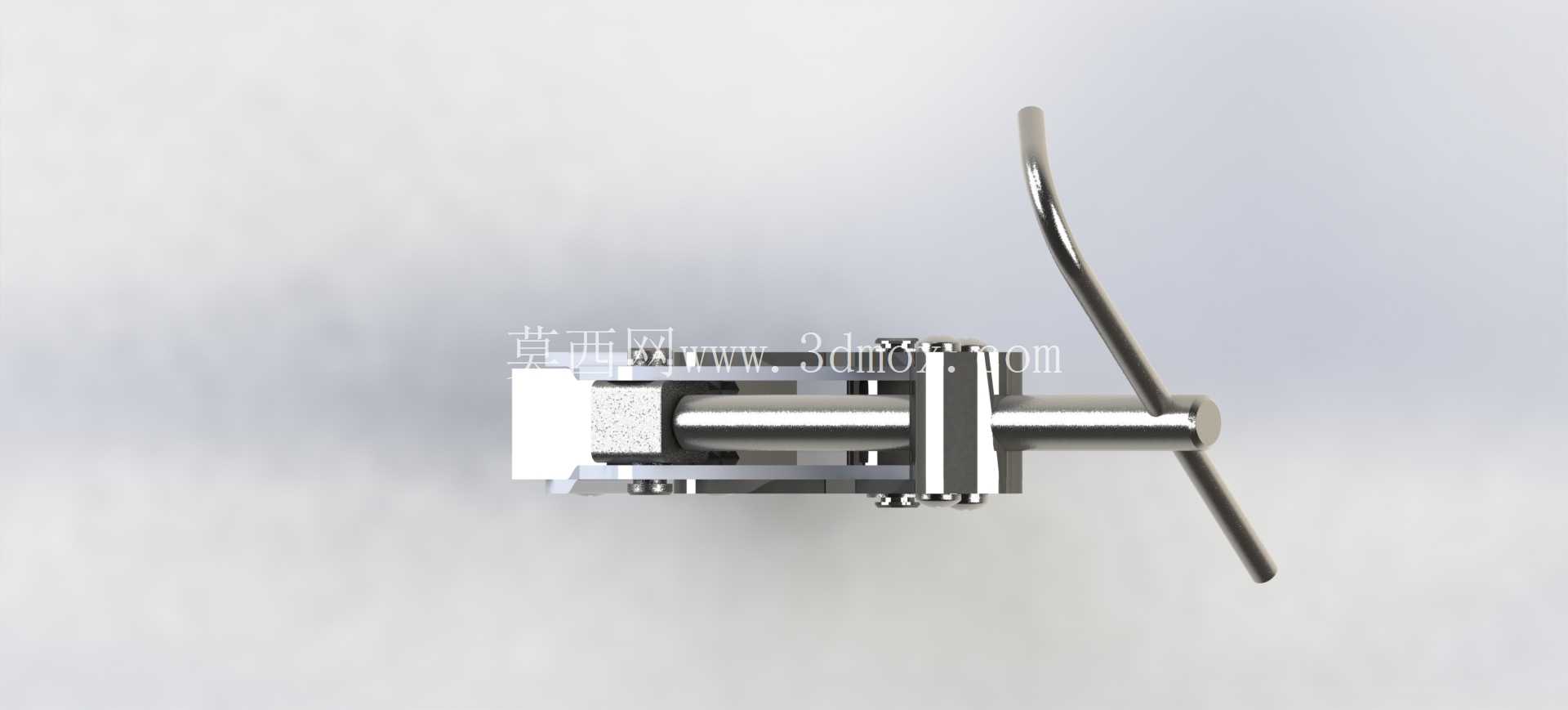

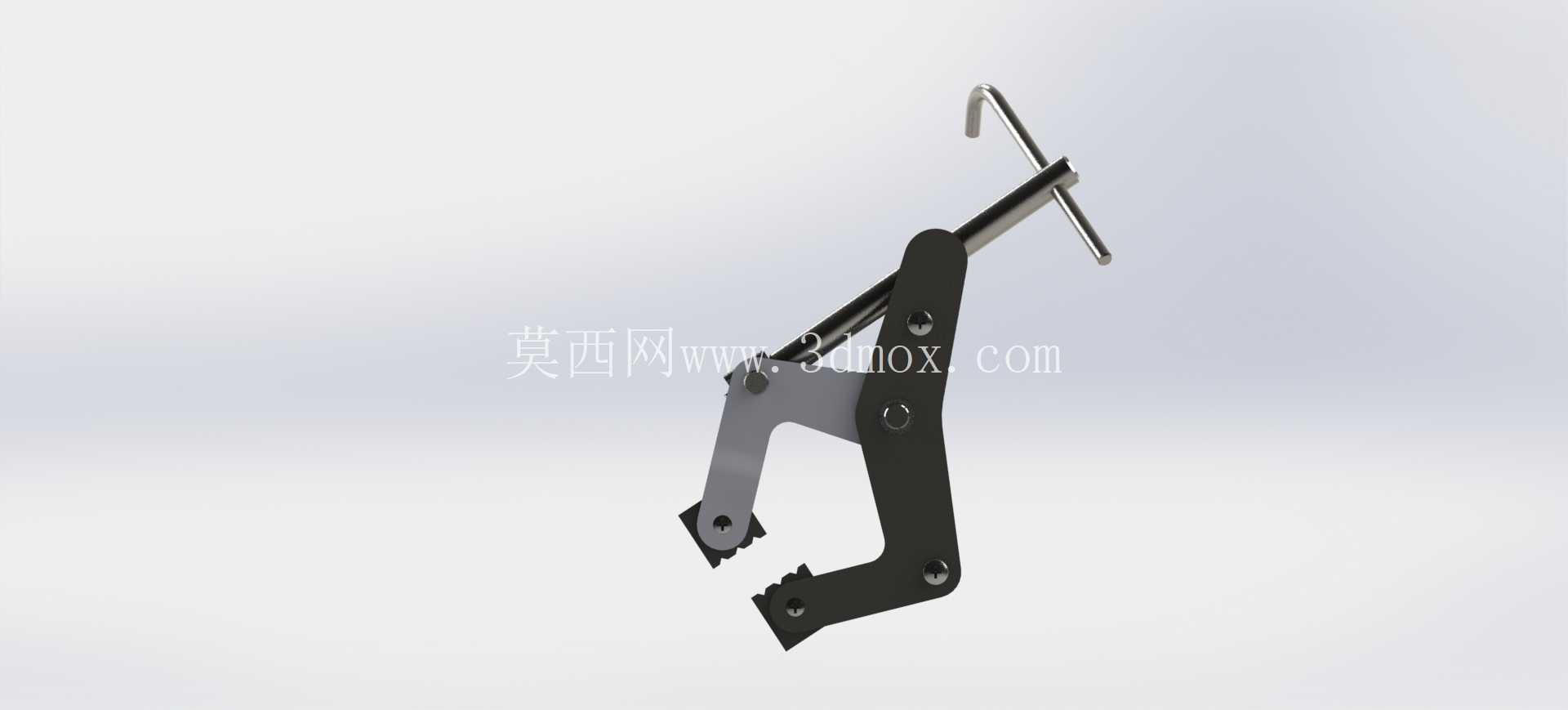

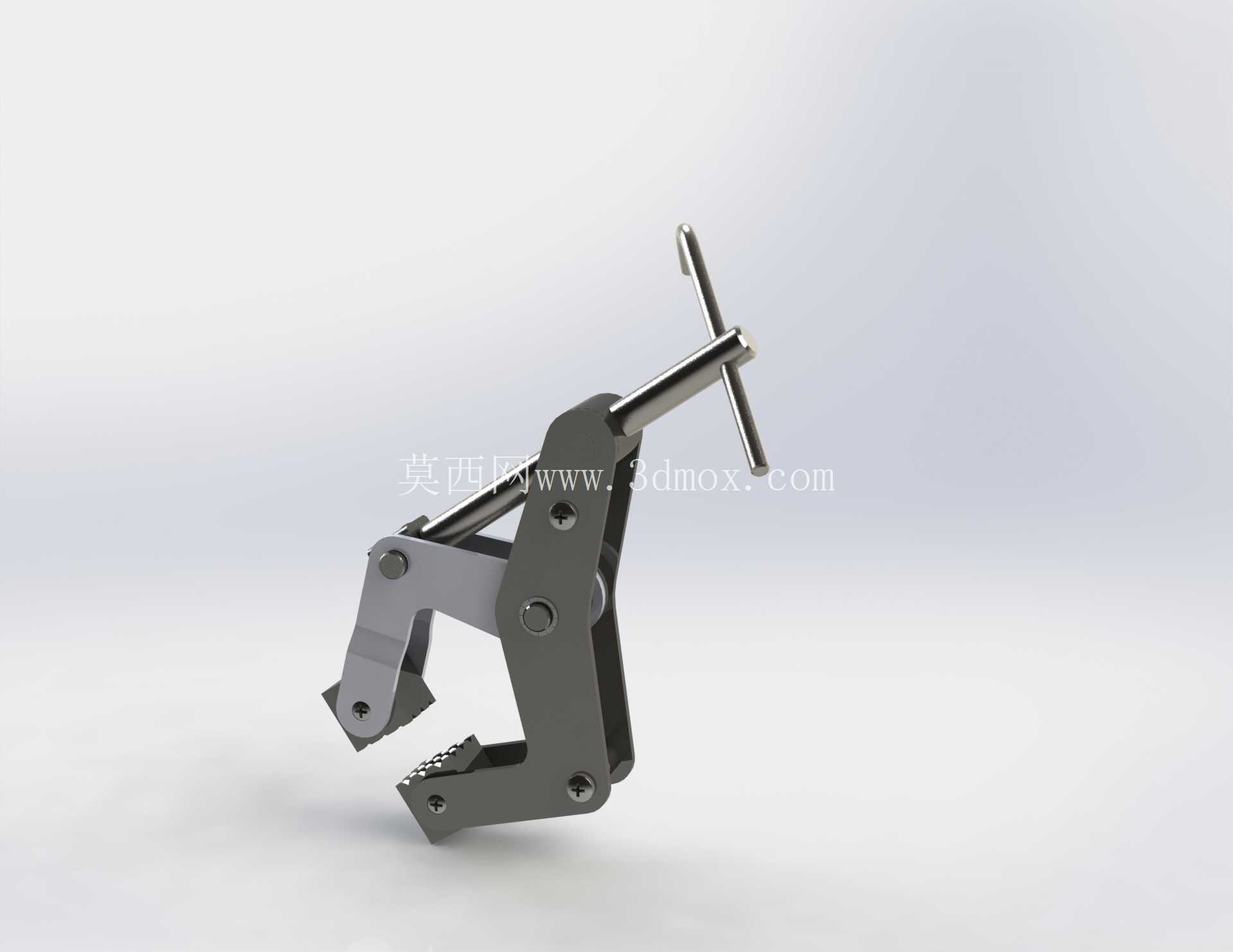

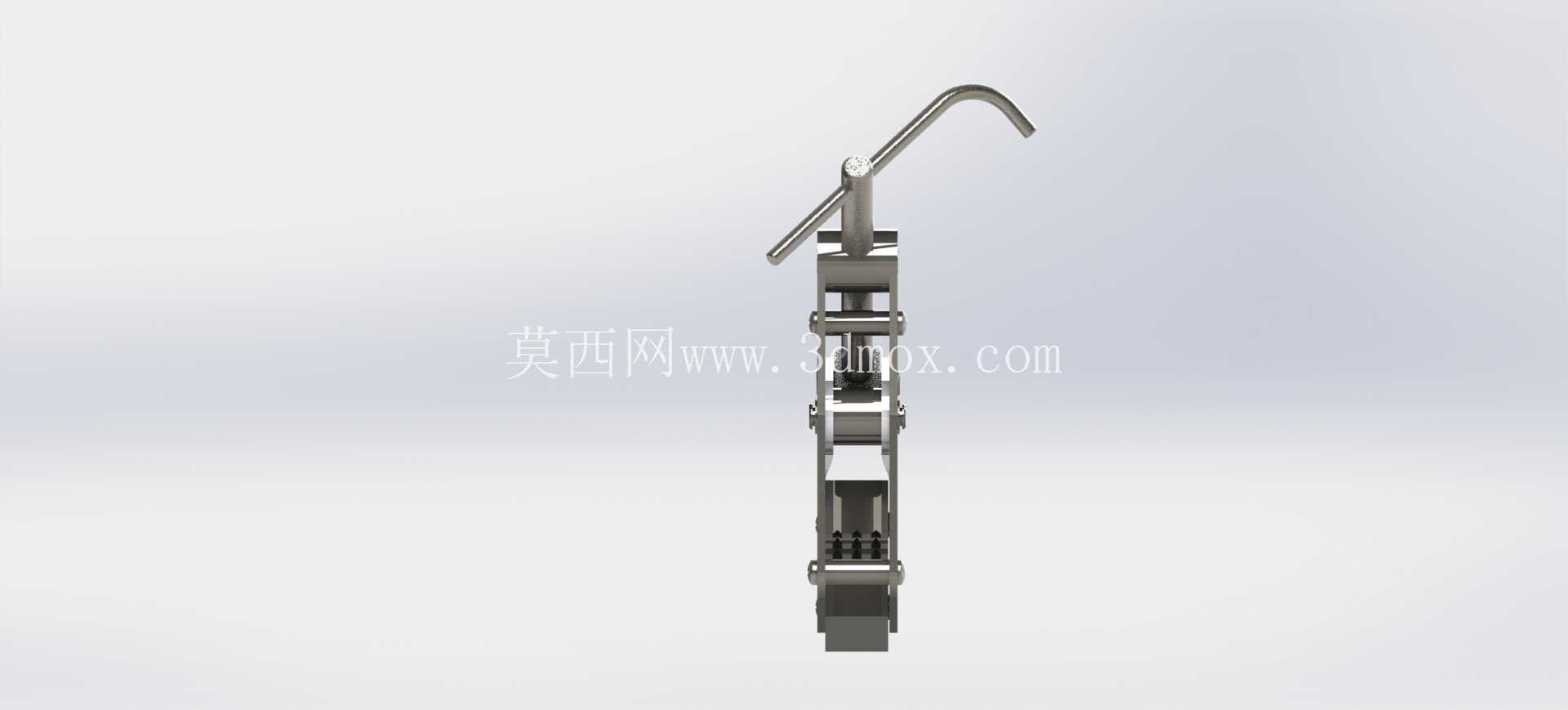

　　这款手动杠杆式夹紧夹具，是工装夹具领域里非常典型的纯机械力放大夹持结构，在小批量零件加工、工位临时固定、装配作业场景里的应用频次极高，不需要外接气源、电源或者液压动力源，完全依靠人手操作T型手柄就能完成夹紧与松脱动作，对于没有集中动力供给的零散工位、野外临时维修作业场景适配性极强。从结构原理来看，它采用了复合杠杆增力设计，人手转动T型手柄时，丝杆的直线推力会通过铰接的连杆结构传递到两个夹臂上，让夹臂绕中部的铰接销轴做同步收拢动作，最终让两个钳口同时贴合被夹持工件的表面，这种对称收拢的夹持方式不会像单动钳口那样把工件推偏，在夹持规则方形、圆形工件的时候能自动找正中心，不需要额外做定位调整。

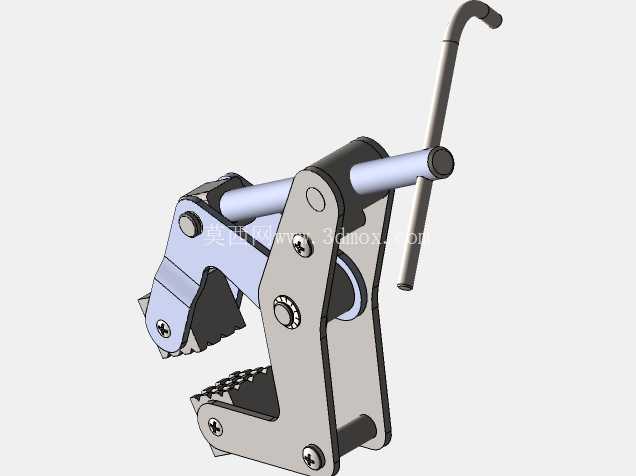

　　钳口位置做了可更换的齿面压块设计，压块表面的细密齿牙能在夹紧时嵌入工件表面的氧化层或者粗糙表层，避免夹持过程中工件受外力出现滑移，压块通过内六角螺丝固定在夹臂端部，当齿牙磨损到夹持力不足的时候，只需要更换压块就能恢复夹具性能，不需要整体报废夹臂主体，能有效降低长期使用的耗材成本。夹臂主体采用了厚钢板铣削成型的结构，铰接位置的销轴都做了淬火硬化处理，反复开合夹持的时候销轴和孔位的磨损量极小，正常工况下使用寿命能达到数万次开合循环。T型手柄的长度经过力臂匹配设计，普通人手施加十几牛的握力转动手柄，最终钳口位置能输出数百牛的夹紧力，足以应对普通铣削、钻孔加工时的切削力夹持需求，也能满足装配时零件对位固定的夹持力要求。从安装边界来看，这款夹具的底部是平整的安装基准面，上面预留了两个沉头安装孔，可以直接通过螺栓固定在工装平台、工作台面或者专用夹具基板上，安装时不需要额外做避让槽，整体结构的外轮廓没有突出的尖锐棱角，操作时不会剐蹭操作人员的衣物或者手部。夹臂的开合行程覆盖了常见小型零件的夹持尺寸范围，张开到最大位置时能容纳厚度几十毫米的工件，收拢到最小位置时也能稳定夹持薄片状零件，不会出现夹空的情况。

　　在实际产线应用里，这类夹具常被用在焊接工位的零件临时固定，避免焊接时工件受热变形移位；也会被用在小型零件的去毛刺、打磨工位，手持打磨工具作业时工件不会被带动偏移；还有部分设备的检修场景里，会用这类夹具临时固定复位的弹簧、连杆零件，方便操作人员腾出手来安装固定销或者螺栓。和常见的螺纹直顶式夹具相比，这种杠杆结构的夹具开合速度更快，只需要转动手柄几圈就能完成大行程的开合，不需要像普通台虎钳那样转动很多圈才能调整到适配工件的开口尺寸，能有效减少单件作业的辅助时间，提升小批量作业的生产效率。

　　夹臂的铰接位置都预留了微小的间隙，长期使用积攒的切屑、灰尘不会导致夹臂卡滞，日常维护只需要定期在铰接销轴位置滴注少量润滑油就能保持操作顺畅，不需要复杂的拆解保养。钳口的两个夹持面做了平行度校准，夹紧平行度误差控制在很小的范围内，夹持精度较高的零件时不会夹伤工件的已加工表面，如果需要夹持表面光洁度要求高的零件，还可以在齿面压块上粘贴铜皮或者橡胶垫，避免压痕影响工件外观质量。整体结构没有易损的弹性零件，所有受力部件都是刚性金属结构，即使在有焊接飞溅、切削液飞溅的恶劣工况下使用，也不会出现零件锈蚀失效或者弹性疲劳的问题，环境适应性远高于带弹簧复位的快速夹具。
