对开式螺栓压紧水管固定支撑座结构

　　这款对开式管路支撑结构，主要应用在工业流体输送系统的管路布设场景中，常见于液压站冷却回路、压铸机周边冷却水管路、工厂给排水支管固定、小型设备循环水通路的管段支撑工位，用来承担径向载荷、约束管路径向跳动，同时避免管路与安装基面直接接触产生的磨损、振动传导问题。从实际使用场景来看，这类支撑座多安装在设备机架立面、混凝土支墩顶面或者生产线旁的管路排布支架上，适配中等管径的金属输水管道，相比传统全环形焊接管座，它的对开结构不需要从管路端部穿套安装，在已铺设完成的管路改造、检修更换作业中优势非常明显，不用拆解整段管路就能完成支撑座的加装或者替换，能大幅缩短现场运维的停机时间。

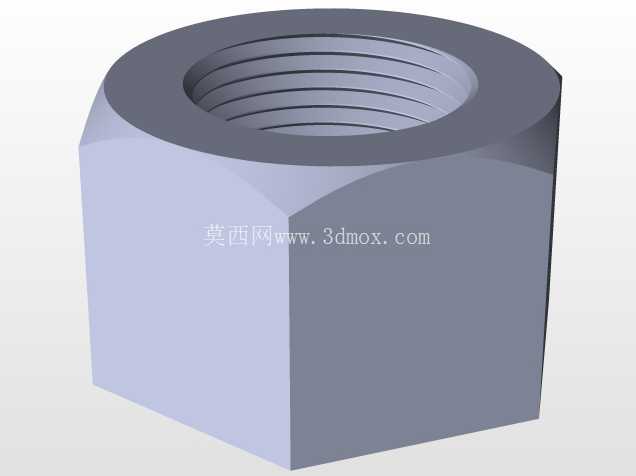

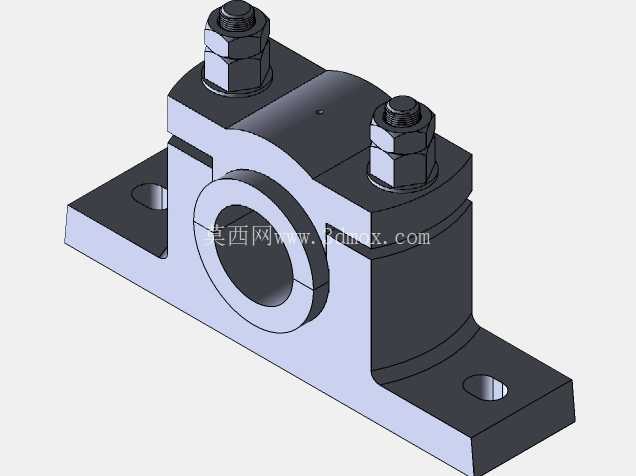

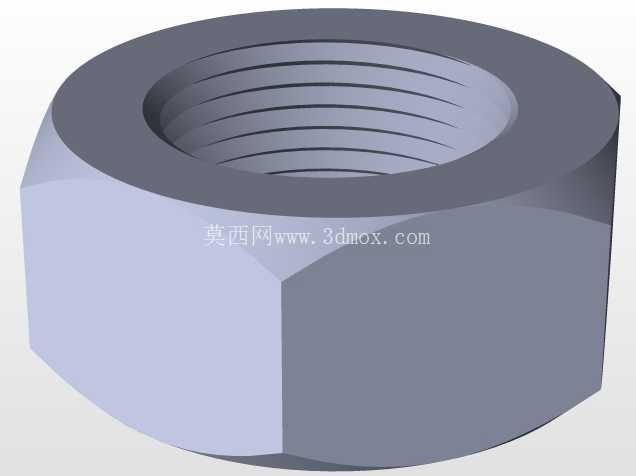

　　结构设计上采用上下对开的分体式夹座主体，下半部分和安装底板为一体化铣削成型的结构，底板两端开设沉头安装孔，用来穿设膨胀螺栓或者内六角螺钉完成基座固定，安装孔的中心距、沉孔深度都匹配常规的M10-M12规格紧固件，安装基面的贴合面做了铣平处理，能保证安装后基座不会出现倾斜，避免夹管时出现局部应力集中夹伤管壁的问题。上半部分的压盖和下半座体通过两根对称布置的六角头螺栓加防松螺母实现锁紧，螺栓穿设孔预留了足够的调节间隙，在适配管径存在微小公差的时候，可以通过调整螺栓锁紧行程来适配不同外径公差的管材，螺母下方垫有平垫圈，能分散锁紧时的压应力，避免长期受振动影响出现螺母松动、压盖偏移的问题。

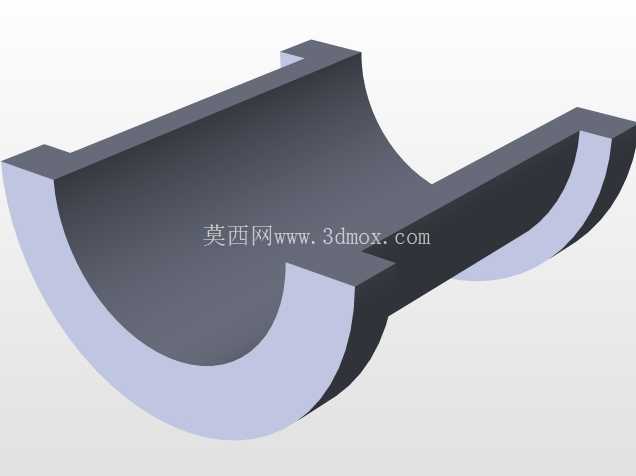

　　夹装管路的内孔做了圆角过渡处理，没有尖锐的棱角，和管材外壁接触的区域是完整的圆弧面，接触面积比传统的U型管卡大30%以上，锁紧后压强分布更均匀，不会因为局部压强过大在薄壁水管外壁留下压痕，甚至造成管材变形影响通流截面。设计过程中优先考虑了现场安装的容错性，两个螺栓的安装位置都预留了扳手操作空间，不管使用开口扳手还是套筒扳手都能顺利完成锁紧作业，不需要特殊的定制工装。安装边界方面，整个支撑座的底板长度、宽度尺寸适配常规的管路支墩安装面，整体高度控制在合理范围内，不会过多占用管路下方的检修空间，夹座中心的高度和常规管路布设的标高要求匹配，不需要额外加装垫板调整高度。

　　在振动较大的设备周边使用时，还可以在夹装内孔处加装橡胶减震垫，进一步缓冲管路内流体脉动带来的振动，避免螺栓连接副出现疲劳松动。和常见的塑料水管管卡相比，这种金属材质的对开支撑座承载能力更强，能承受管路内流体重量、管路自身重量以及外部偶然触碰的载荷，不会出现长期使用后老化断裂的问题，在工业生产环境下的使用寿命更长。从结构受力角度分析，下半座体的圆弧位置做了加厚处理，能承受管路向下的重力载荷，两侧的螺栓连接耳位置做了加强筋过渡，避免锁紧螺栓时出现耳板断裂的问题，底板和座体连接的位置采用大圆角过渡，减少应力集中，在长期承受交变载荷的工况下也不容易出现开裂失效。实际选型过程中，需要根据现场布设的水管外径匹配对应内孔尺寸的支撑座，同时确认安装基面的螺栓孔位和支撑座底板的安装孔距匹配，保证安装时不需要额外在基面上扩孔或者重新钻孔。这类支撑结构除了输水管道之外，也可以用来固定同外径的压缩空气管路、低压润滑油管路，只要调整锁紧力矩适配不同管材的承压能力即可，适用场景覆盖了大部分工业生产中的中小型管路固定需求。
