高密度D-SUB15针VGA接口连接器结构

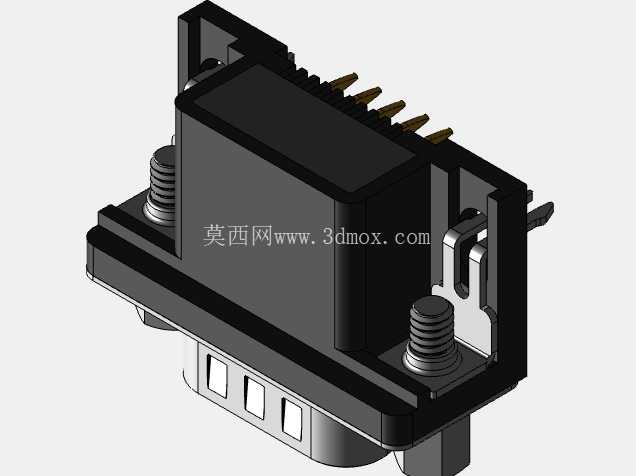

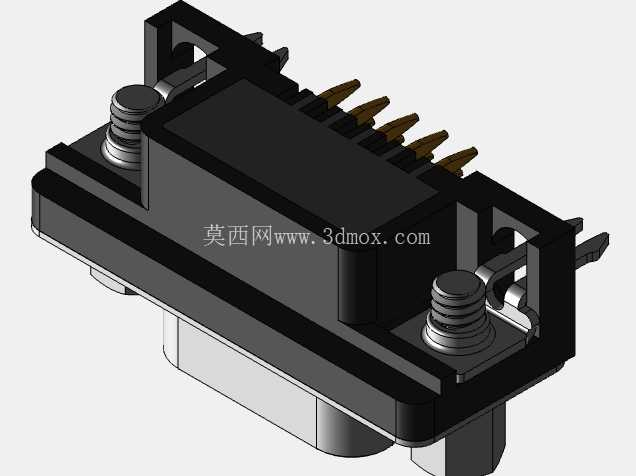

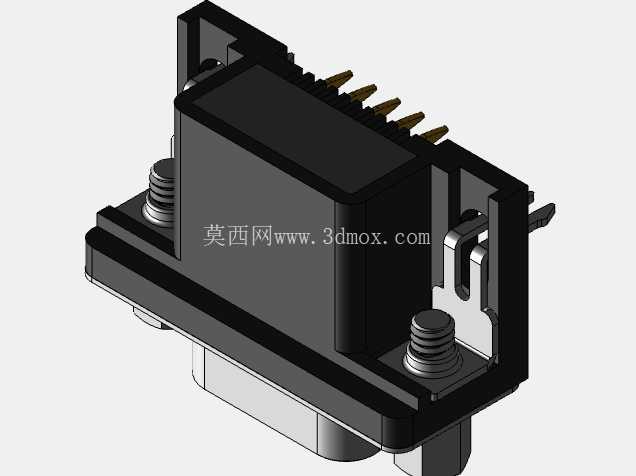

日常做工业控制板卡、老式显示设备接口选型的时候，HD15规格的D-SUB连接器是绕不开的常用件，很多刚入行的结构工程师容易把它和普通DB15接口搞混，二者的针脚密度、插合界面尺寸差了不少，画封装的时候一旦搞错，后期打样回来的外壳根本装不上，整批板卡都要返工。这个模型还原的就是高密度款的15针D-SUB连接器，也就是大家常说的VGA接口本体，和常规三排15针的接口不同，HD版本的针脚排布更紧凑，相同安装空间下能容纳更多信号触点，早年除了用于模拟视频信号传输，在很多工业IO板卡、测试仪器的信号转接场景里也大量使用，毕竟这类D型接口自带防呆结构，插合的时候不会出现针脚错位的问题，侧面的锁付螺丝柱还能提供足够的连接保持力，设备运输或者现场布线拉扯的时候不容易松脱。

从结构设计的角度看，这个模型把连接器的几个核心安装边界都做了还原：首先是前端的插合面，D型金属外壳的导向斜角做的很到位，实际生产中这个斜角的角度公差一般控制在15度以内，角度太大插合的时候容易卡滞，太小又起不到导向作用，公头母头对插的时候很容易把针脚顶弯。然后是两侧的锁付螺柱，模型里还原了螺柱的凸台结构，实际选型的时候要注意这个凸台的高度，它直接决定了连接器伸出设备面板的长度，如果面板厚度是1.5mm的冷轧钢板，凸台高度要选2.0mm的规格，装配的时候螺柱从面板背面穿出来，前面用螺母锁紧，不会出现面板和连接器本体之间留缝的问题。

再看尾部的焊接引脚部分，模型里修正了早期同类型模型常见的引脚长度不一致的问题，中间排的引脚和上下两排长度齐平，这一点对波峰焊工艺很重要——如果引脚长度差超过0.3mm，过波峰焊的时候短引脚容易出现虚焊，长引脚则会沾锡过多导致连锡，批量生产的时候返修成本很高。引脚的间距是高密度D-SUB的标准间距，比普通DB15的间距小0.76mm左右，画PCB封装的时候一定要核对针脚坐标，不要直接套用普通DB15的封装文件，不然贴件的时候针脚对不上焊盘，整个连接器都没法用。

模型里的黑色绝缘本体用的是耐高温的PBT材质，实际生产中这个材质的耐温要达到260度以上，才能过无铅波峰焊的高温炉，不会出现本体融化变形的问题。金属外壳部分是冷轧钢板冲压成型后镀镍，既可以屏蔽外界的电磁干扰，避免视频信号或者IO信号出现杂波，又能提供足够的结构强度，插合几百次也不会出现外壳变形。另外模型里还还原了本体侧面的固定卡扣，这个卡扣是用来把金属外壳和绝缘本体卡紧的，装配的时候卡扣卡入绝缘本体的卡槽里，不会出现金属外壳和本体松脱的情况。

在实际设备应用里，这类连接器除了大家熟悉的电脑VGA视频输出，在很多老款的工业PLC通讯端口、伺服驱动器的参数调试端口、医疗设备的信号转接端口上都有应用，它的优势是结构成熟、成本低、连接可靠，相比现在的Type-C、HDMI等接口，它的抗振动性能更好，在工业现场的复杂环境下不容易出现接触不良的问题。做结构设计的时候，要注意连接器尾部的出线空间，如果是焊线式的款，尾部要留至少15mm的空间用来打线和套热缩管，如果是板载直插的款，要注意连接器下方的PCB区域不要布置过高的元件，不然元件会顶到连接器本体，导致连接器贴装不平。

另外安装孔的位置尺寸也要重点核对，两个锁付螺柱的中心距是标准的30.8mm，这个尺寸是行业通用的，不管哪个厂家生产的HD15 D-SUB连接器，这个安装距都是统一的，面板开孔的时候只要按照这个尺寸开两个3.2mm的固定孔，再开一个对应的D型接口过孔，就能兼容不同品牌的同规格连接器，不用单独开模做面板。模型里的公头结构插合端的针脚突出长度是标准的9.0mm，和母头对插的时候插入深度刚好是7.5mm，既能保证所有针脚都可靠接触，又不会因为插入过深顶坏母头内部的接触簧片。

很多工程师建模的时候容易忽略连接器根部的脱模斜度，这个模型里绝缘本体的脱模斜度做的很符合实际注塑工艺，四周的斜度在1度左右，既方便注塑的时候脱模，又不会影响本体的安装尺寸。还有金属外壳上的接地弹片，模型里也做了还原，这个弹片是用来和设备面板接触导通的，装配的时候弹片压在面板的金属面上，能把连接器外壳的静电直接导到设备机壳上，避免静电打坏内部的电路芯片，做非金属面板的设备时，还要单独给这个弹片接一根地线到PCB的接地端，才能达到EMC测试的要求。
