相扑机器人双路大电流驱动控制板设计

　　这款控制板专为Mini级相扑竞技机器人开发，核心解决小型格斗类移动机器人的动力驱动、外设扩展与多手柄适配痛点，适配1.5kg以下级别的相扑机器人赛事场景，也可迁移至小型AGV底盘、教育类移动机器人开发场景中使用。板载双路100A持续输出的电机驱动回路，可直接驱动12-40V供电的直流减速电机或者轮毂电机，驱动回路预留了足够的电流冗余，即使电机堵转瞬间电流突破80A也不会触发驱动过流保护，完全匹配相扑机器人对抗瞬间需要大扭矩输出的工况。

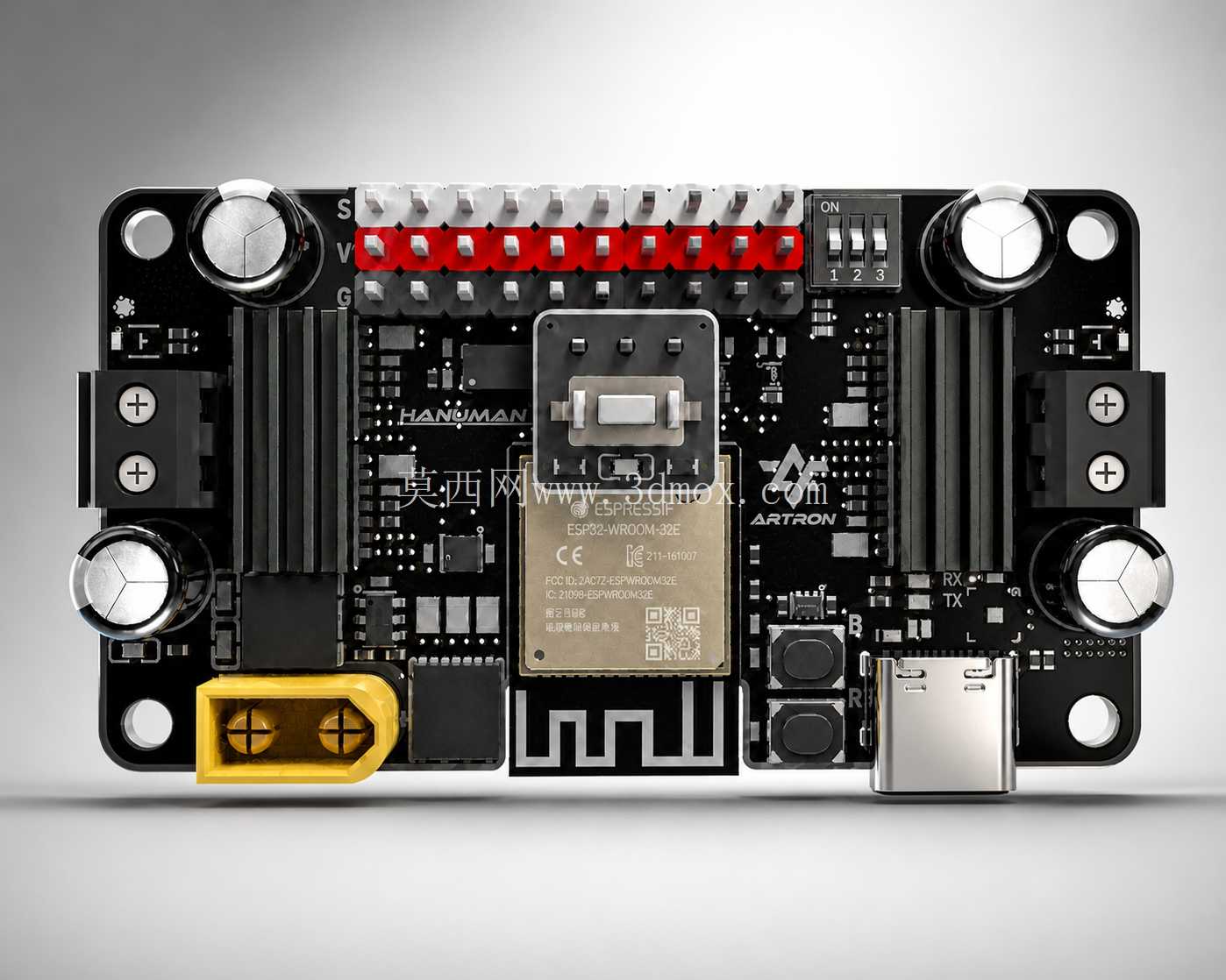

　　板载的主控核心采用ESP32模组，集成WiFi与蓝牙通讯能力，除了支持常规的传感器数据采集、电机闭环控制逻辑外，还可直接对接PS3、PS4、PS5、XBOX等主流消费级游戏手柄，无需额外加装蓝牙接收模块，调试阶段可直接用手柄遥控机器人完成动作测试，省去了专用遥控器的采购成本，也方便参赛选手快速上手调试。板载的10位拨码开关可直接配置机器人的参赛参数、启动延时、动力档位，无需连接电脑重新烧录固件，赛事现场可快速完成参数调整，应对不同对手的战术配置。接口布局上，板边引出了10路IO接口，可直接对接红外循迹传感器、边缘检测传感器、对手检测光电传感器，所有接口均采用标准2.54mm排针布局，传感器接线可直接插拔，无需额外焊接转接线。

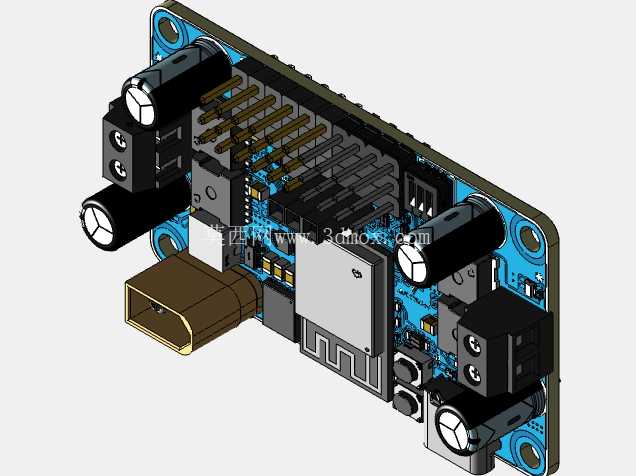

　　供电接口采用XT60规格的航模插头，可直接适配常规航模锂电池，供电回路集成了反接保护、过压保护、过流保护，避免赛场接线失误烧毁板件。Type-C接口直接集成在板边，既可以作为固件烧录接口，也可作为串口调试接口，调试时无需额外连接仿真器，普通手机数据线即可完成程序下载与日志输出。结构设计上，整板采用对称布局，安装孔位匹配标准Mini相扑机器人的底盘安装孔距，四个角的M3安装孔可直接固定在3mm厚度的铝合金或者碳纤维底盘上，板上最高元件为排针与拨码开关，整体板厚控制在1.6mm，元件最高高度不超过15mm，安装后不会超出相扑机器人的尺寸限制，不会出现赛前检尺超规的问题。

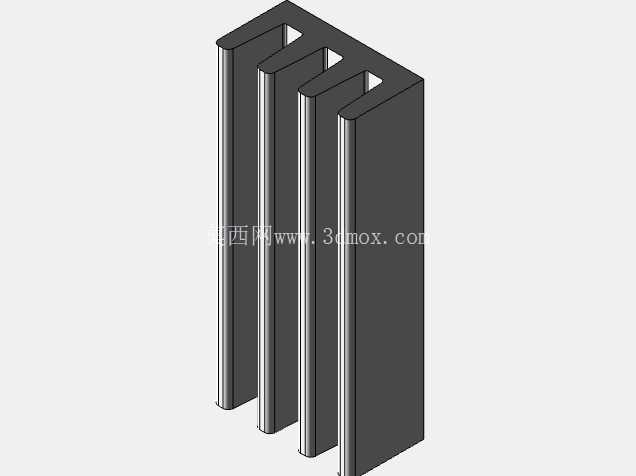

　　驱动部分的MOS管采用贴板安装，背面预留了散热焊盘，长时间大电流工作时可直接贴装铝制散热片，避免连续对抗过程中驱动过热降频。板载的状态指示灯直接布局在板边位置，安装后可从机器人顶部直接观察电源状态、驱动状态、蓝牙连接状态，调试时无需翻转底盘即可判断设备运行状态。手柄适配部分做了协议兼容处理，不同品牌的原装与第三方手柄均可自动识别配对，配对后自动映射摇杆通道到电机正反转与转速控制，按键通道可自定义配置为武器动作或者传感器开关，适配不同结构的相扑机器人改装需求。IO接口均做了ESD防护处理，赛场环境下传感器接线频繁插拔也不会损坏主控IO口，提升了板件的抗造性，适合赛事场景下的高强度使用。
