简化式克利斯蒸汽机结构三维建模

　　这套简化的克利斯蒸汽机结构，核心面向教学演示、小型动力装置原理验证以及复古动力装置复刻场景使用，区别于工业级大型蒸汽机的复杂管路与多级配气结构，该模型做了结构上的精简，保留了克利斯蒸汽机最核心的配气与动力输出逻辑，能够直观展示蒸汽动力从线性往复运动到旋转运动的完整转换过程。从实际用途来看，这类简化结构常被用于职业院校机械原理课程的教具制作，也可作为小型蒸汽动力爱好者的改装参考基底，部分微型动力展项也会采用同结构的实体装置做动态演示，相比全尺寸工业蒸汽机，它的结构外露度高，运动部件无多余遮挡，观察者可以清晰看到每个运动副的动作时序。

　　功能特性上，模型完整还原了克利斯蒸汽机的核心配气阀组、活塞连杆组件、大直径储能飞轮以及一体式安装底座，气缸部分采用侧置配气结构，蒸汽进排气路径做了简化处理，不需要复杂的外置阀组联动即可完成活塞的往复驱动；飞轮采用辐条式结构，在保证转动惯量满足储能需求的前提下，尽可能降低了整体重量，避免启动阶段的惯性负载过大；连杆与曲轴的连接位置做了限位结构设计，防止运动过程中出现连杆侧摆脱位的问题，活塞与气缸的配合间隙按照演示级装置的公差要求设置，既保证运动顺畅，也能直观体现往复密封的配合关系。

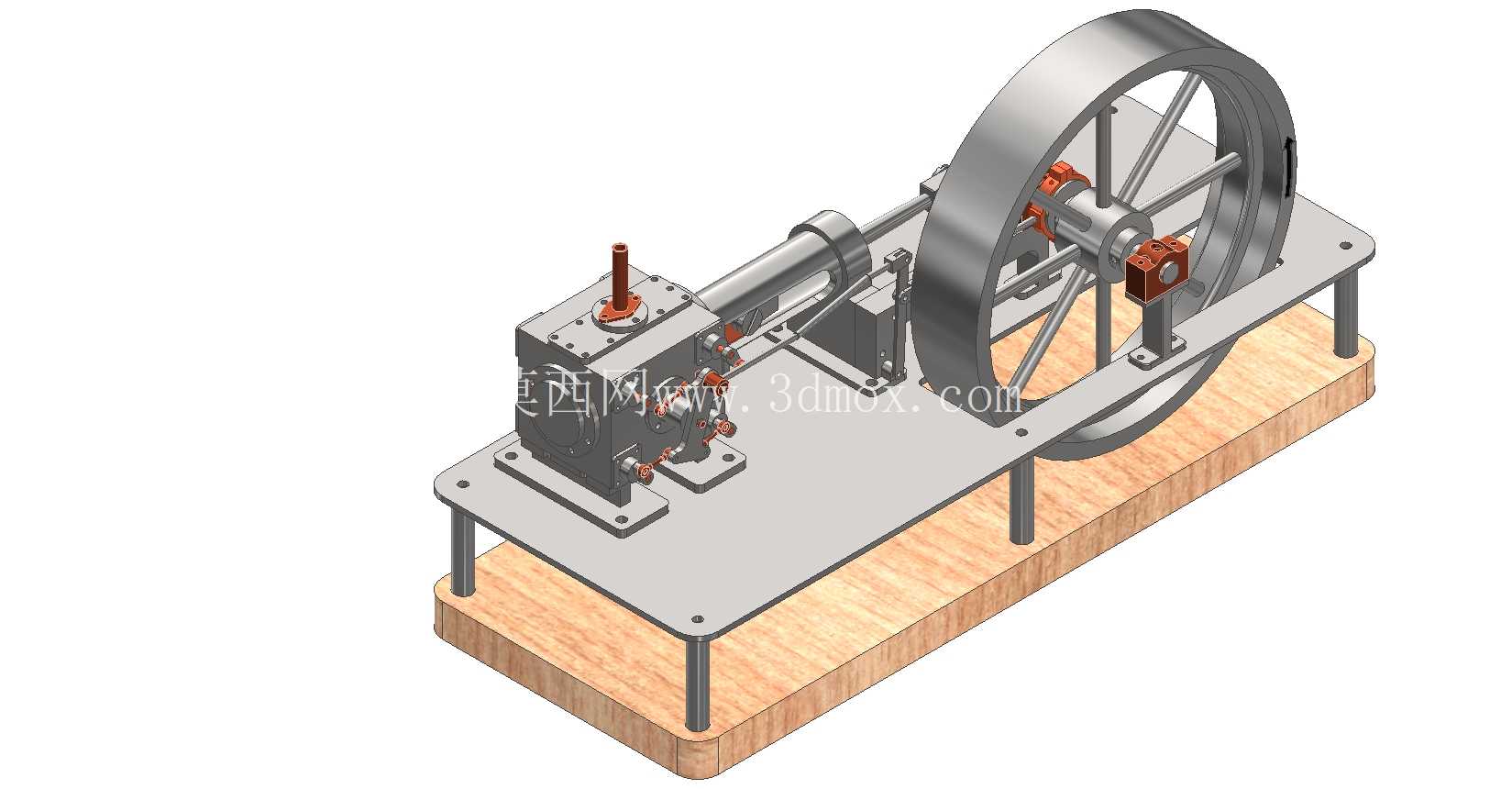

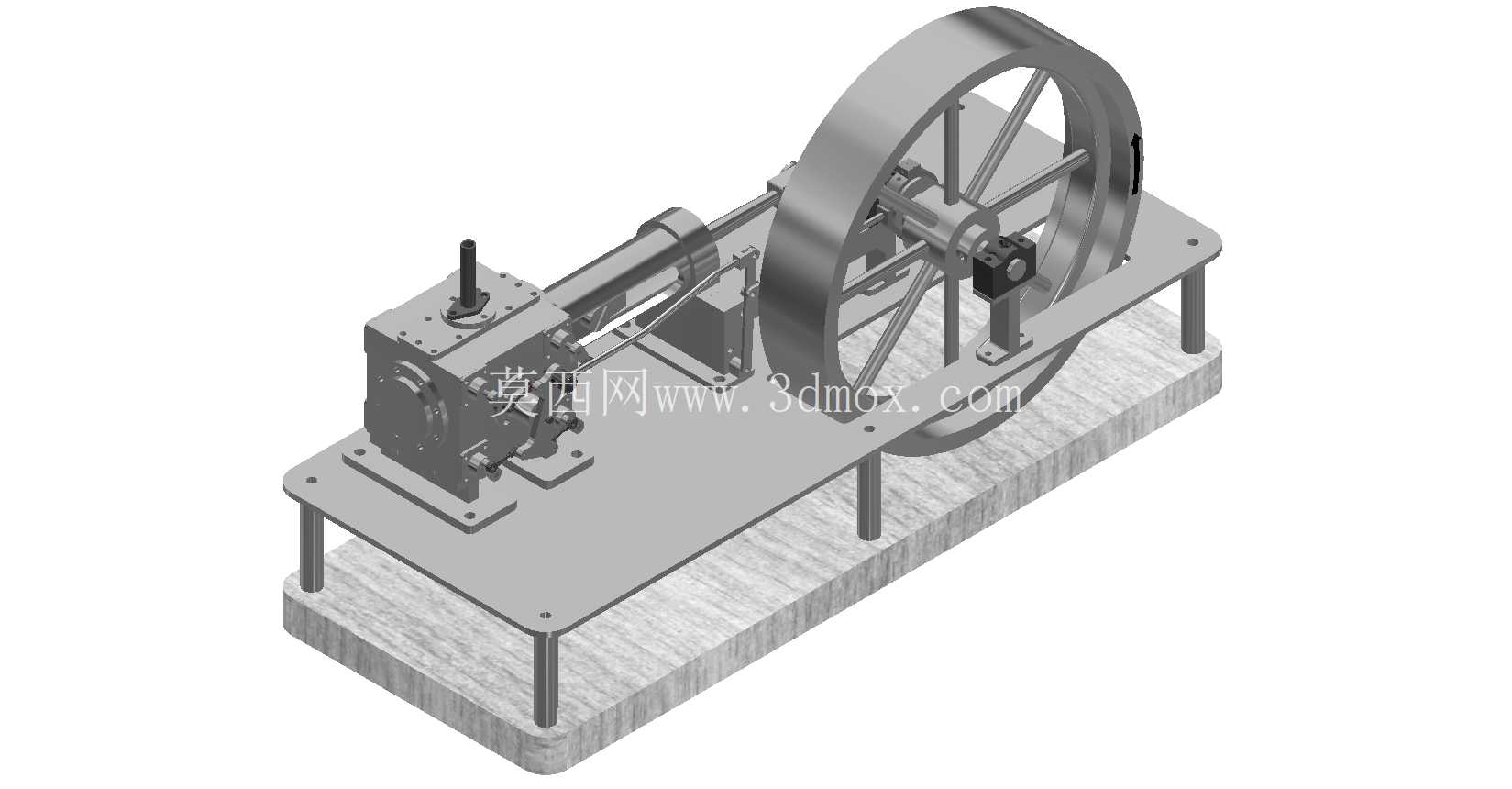

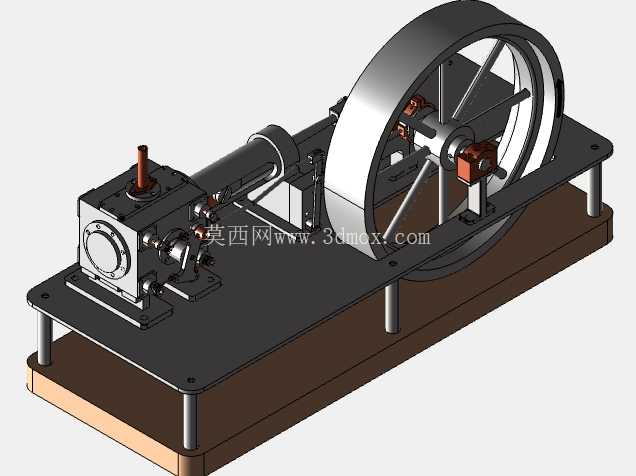

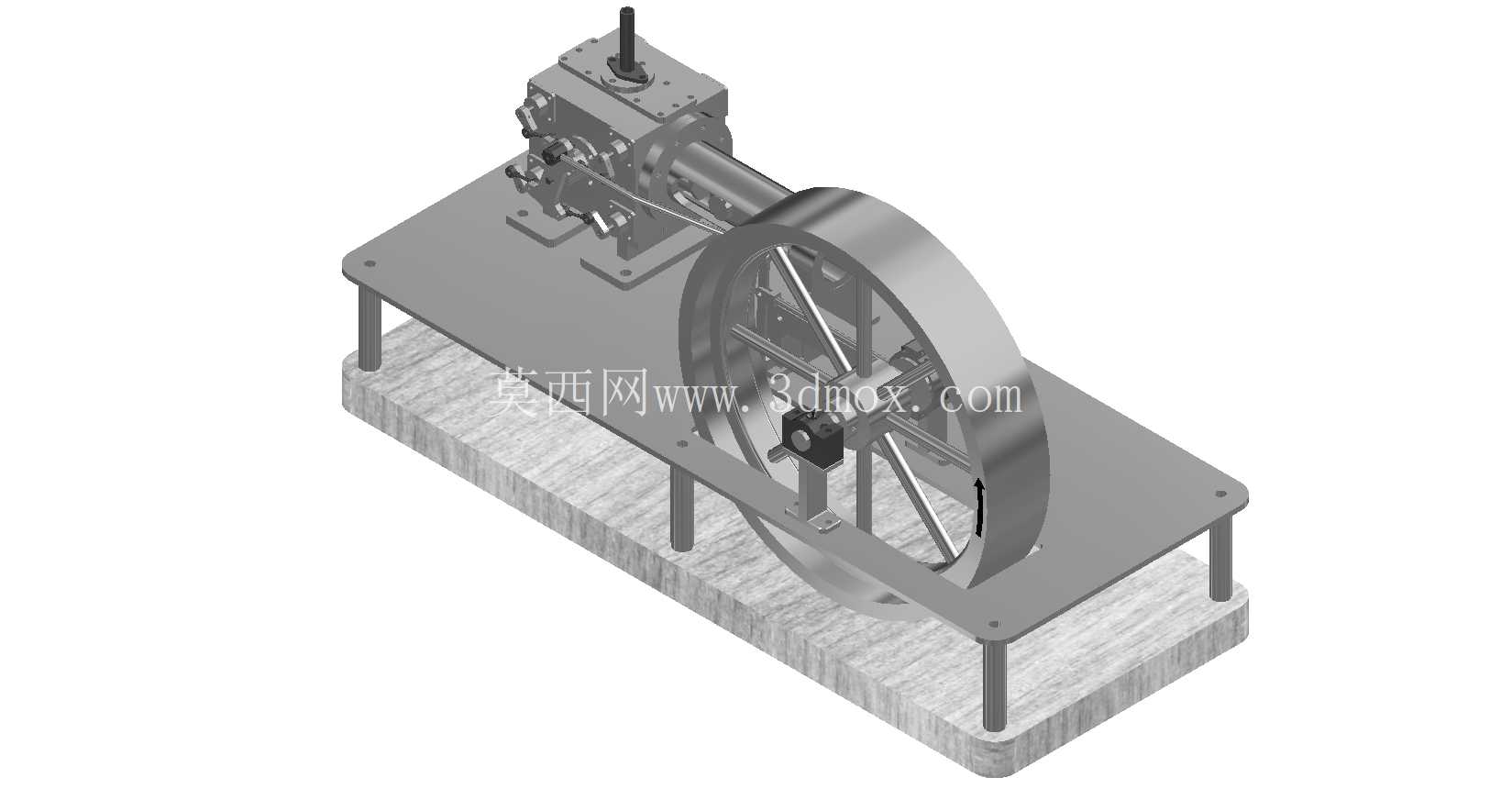

　　设计思路上，建模过程优先保证运动机构的干涉校验，所有运动副的行程都按照实际传动比做了匹配：活塞的往复行程与曲轴的偏心距严格对应，配气阀的动作时序与活塞位置做了联动约束，确保虚拟装配完成后可以直接做运动仿真，不需要额外调整配合关系；整体安装结构采用分层设计，底层是木质承载基座，上方通过四根支撑立柱固定金属安装平台，所有动力部件都集成在金属平台上，既保证了整体结构的稳定性，也让各部件的拆装顺序更符合实际装配逻辑，不会出现装配干涉或者拆装路径受阻的问题。

　　外形尺寸与安装边界方面，整套装置的长宽尺寸以大直径飞轮的径向尺寸为边界，飞轮最高点距离木质基座底部的高度控制在常规演示装置的合理范围内，安装平台的四个支撑脚位置预留了固定孔位，可直接通过螺栓固定在展示台或者试验台架上；气缸组件沿平台长度方向布置，阀组调节杆突出气缸顶部的高度不超过飞轮的上沿高度，避免运输或者安装过程中突出部件被磕碰损坏；飞轮侧的安装空间预留了足够的安全距离，防止动态演示时转动部件与周边物体发生剐蹭，底座的木质部分做了加宽处理，降低装置运行时的重心，减少振动带来的位移风险。从结构细节来看，曲轴与飞轮的连接采用键连接定位，保证扭矩传递的可靠性，连杆两端的铰接点都做了衬套结构的还原，模拟实际设备中的耐磨减磨设计，安装平台上的每个固定螺栓位置都对应了下方部件的安装孔位，没有多余的无效孔位，完全符合实际机械设计的安装逻辑。
