立式单缸曲柄蒸汽机传动结构设计

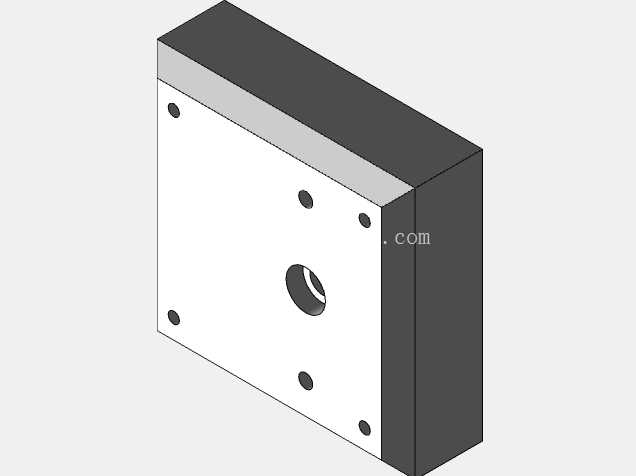

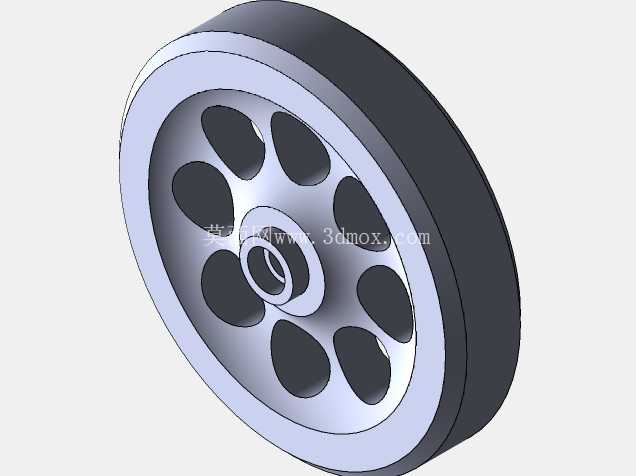

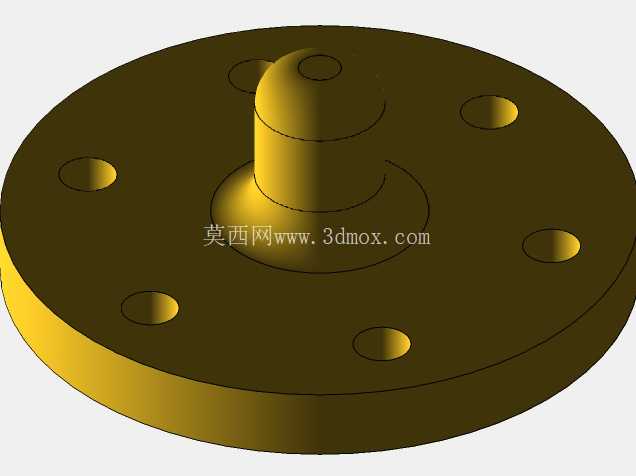

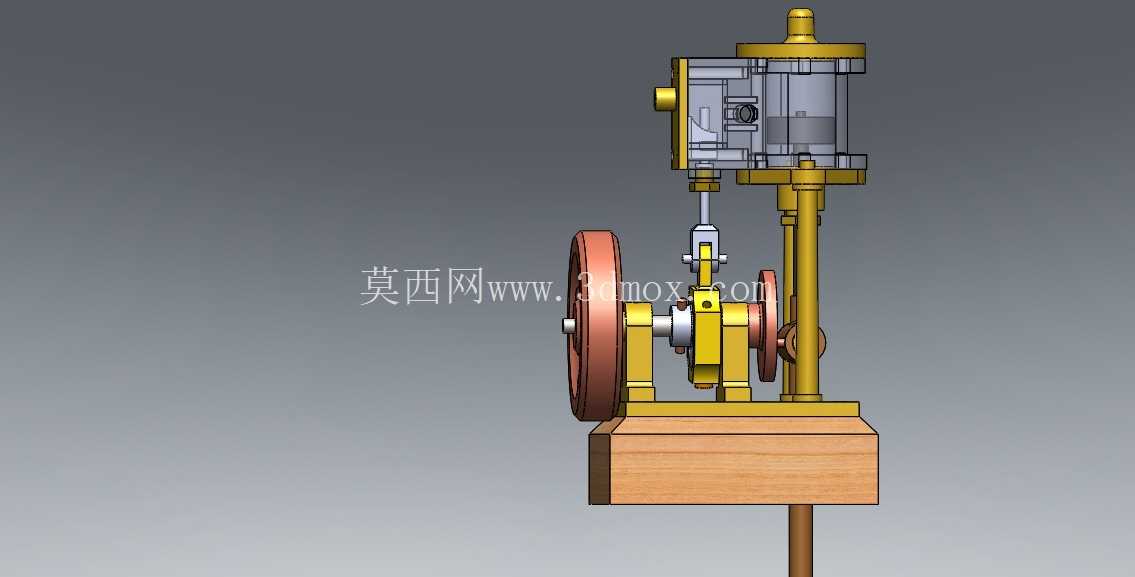

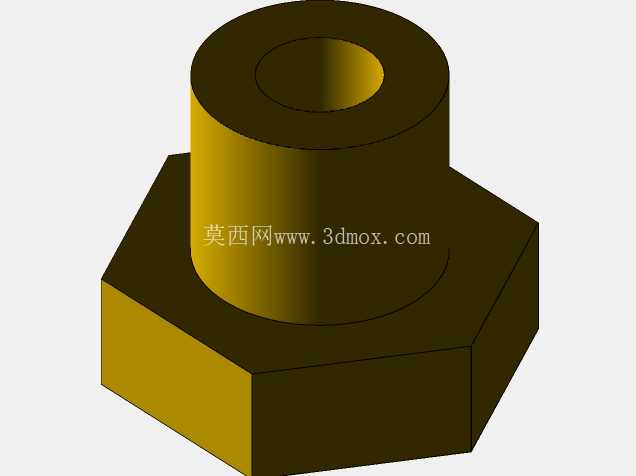

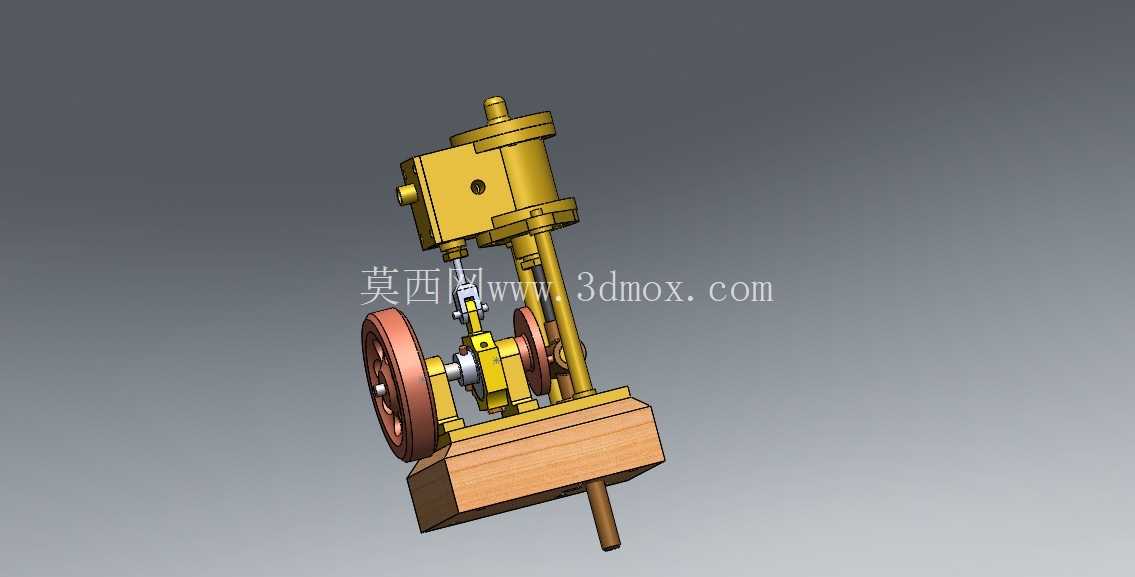

　　这套曲柄蒸汽机结构，核心是通过曲柄连杆机构完成蒸汽热能到旋转机械能的转换，在小型动力演示、复古动力装置复刻、教学实训场景中有着明确的应用价值，不少机械原理教学场景会用这类结构直观展示往复运动转旋转运动的传动逻辑，也有蒸汽动力爱好者会基于这类结构制作可实际运行的小型动力装置。从实际功能来看，这套结构的上部为气缸总成，蒸汽进入气缸后推动活塞做上下往复运动，活塞通过十字头结构连接连杆，连杆将往复动力传递到下部的曲柄轴，曲柄轴带动两侧飞轮转动，依靠飞轮的转动惯量平稳度过活塞运动的上下止点，保证动力输出的连续性，整套机构没有冗余的传动环节，动力传递路径直接，能量损耗控制在较低水平。

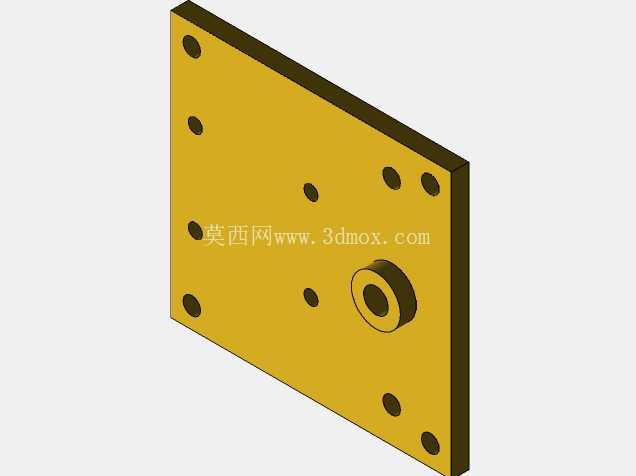

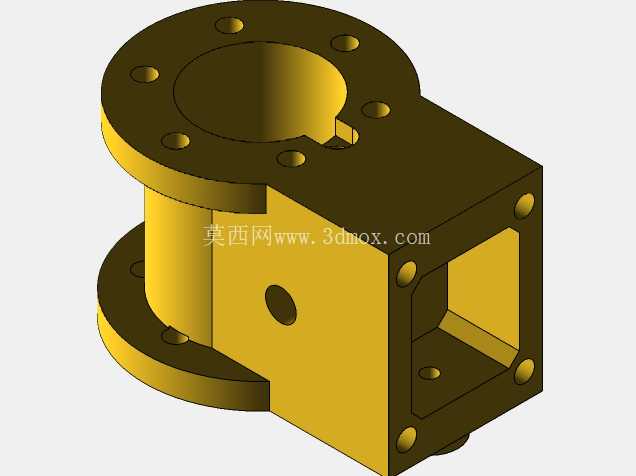

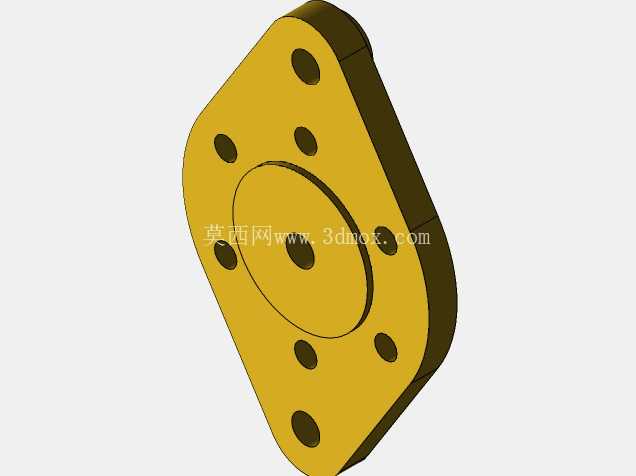

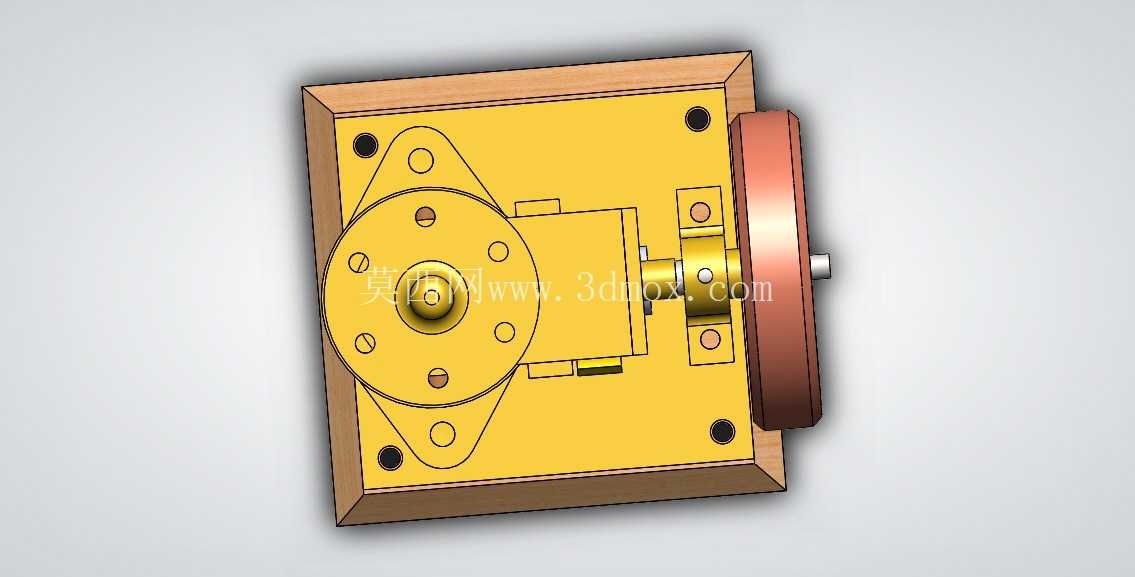

　　设计思路上，首先考虑的是运动干涉的规避，活塞的行程长度与曲柄的回转半径严格匹配，连杆长度经过运动学仿真验证，在整个回转周期内，连杆与气缸支架、飞轮轮辐之间不会发生碰撞，十字头的导向结构采用双立柱导向形式，相比单立柱导向，能更好抵消连杆摆动带来的侧向力，减少活塞与气缸壁的偏磨，延长结构的运行寿命。安装边界方面，整套结构的底座采用实木材质的矩形安装座，安装孔位预设在底座四角，固定时不需要额外制作复杂的安装支架，直接通过螺栓即可固定在操作台或设备机架上；气缸总成的垂直高度从底座安装面到气缸顶部的尺寸，适配常规的小型蒸汽管路布置，不需要额外加高或缩短管路接头，两侧飞轮的外沿距离底座侧边留有足够的安全间隙，运行时不会与周边的管线、防护结构发生剐蹭。

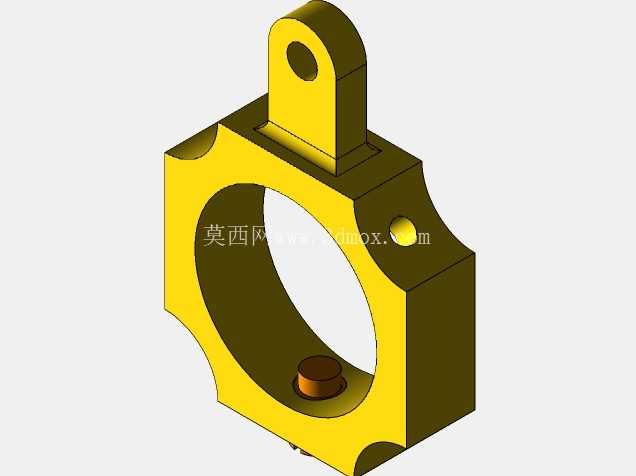

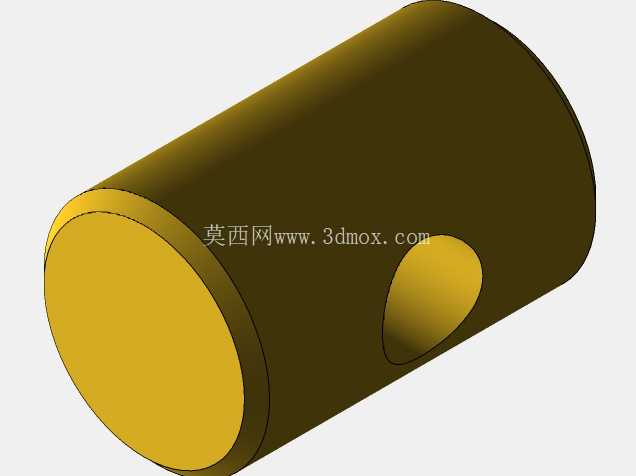

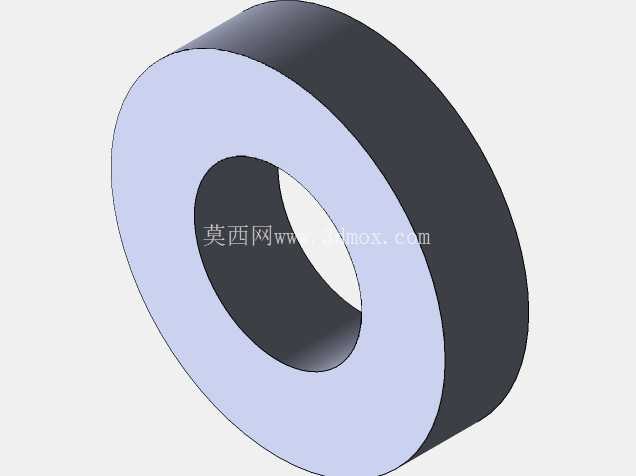

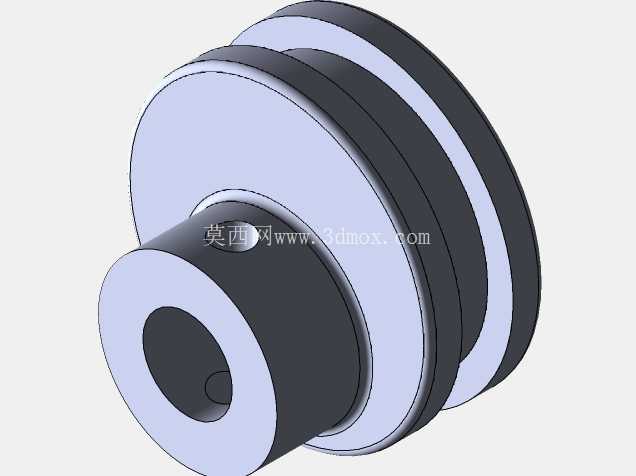

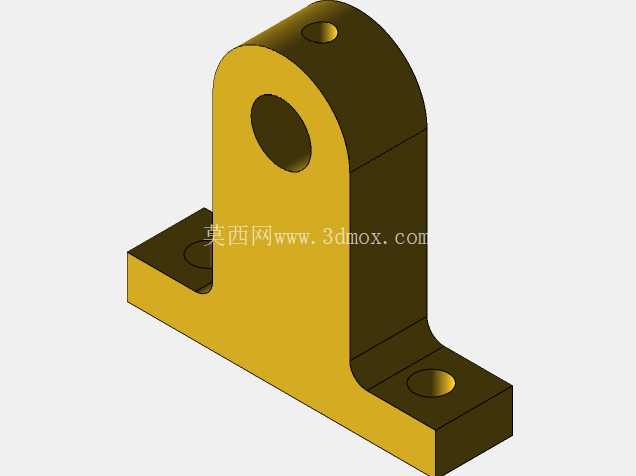

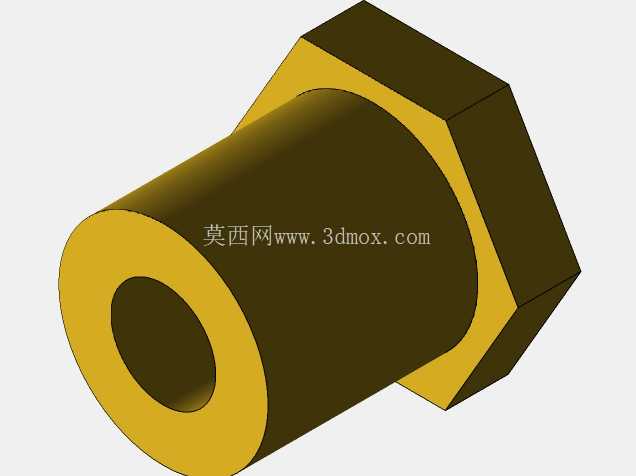

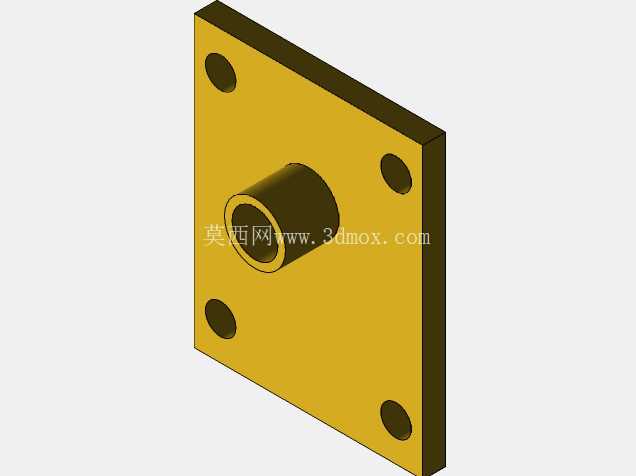

　　结构细节上，曲柄轴的支撑采用双轴承座布置，两个轴承座分别位于飞轮内侧，能有效承载曲柄回转时的径向载荷，避免轴系出现挠曲变形；气缸的进排气阀结构集成在气缸侧部，结构紧凑，不需要额外布置外置的阀组，减少了整体的空间占用；连杆与曲柄销、活塞销的连接部位都采用了可拆卸的销轴结构，后期维护时不需要破坏整体结构即可完成磨损件的更换。从实际运行的工况适配来看，这套结构可以适配低压饱和蒸汽的输入工况，不需要过高的蒸汽压力即可驱动飞轮达到稳定的运转转速，适合小型展示类装置的动力需求，飞轮的重量经过匹配，既不会因为过重导致启动阻力过大，也不会因为过轻无法储存足够的转动惯量导致运转卡顿。

　　在建模过程中，所有运动副的配合间隙都按照实际加工的公差要求预留，活塞与气缸壁的间隙、销轴与连杆孔的间隙都符合小型动力机械的装配要求，按照模型加工出的实物不需要反复修配即可完成组装，减少了试制阶段的调整工作量。
