内燃机核心传动组件活塞连杆结构设计

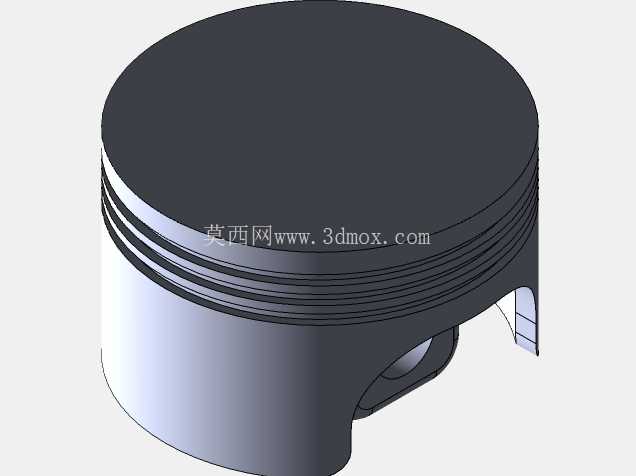

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心组成部分，直接承担着将燃烧室内燃气爆发产生的往复直线运动转化为曲轴旋转扭矩的关键作用，广泛适配于小排量单缸汽油机、通用动力机械以及教学演示类动力装置的结构设计场景。从实际工况适配角度来看，活塞头部预留了三道环槽安装位，最上方两道为气环槽，用于密封燃烧室高压燃气，避免做功行程中燃气窜入曲轴箱造成功率损失，最下方一道为油环槽，负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧形成积碳。活塞裙部采用了局部剖视展示的结构设计，实际量产中会根据热膨胀量匹配不同的型线修正，保证在高温工作状态下裙部与气缸壁保持均匀的配合间隙，避免出现拉缸、敲缸等故障。

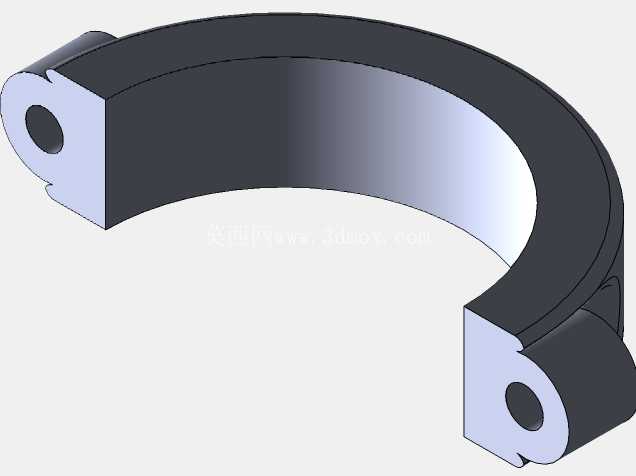

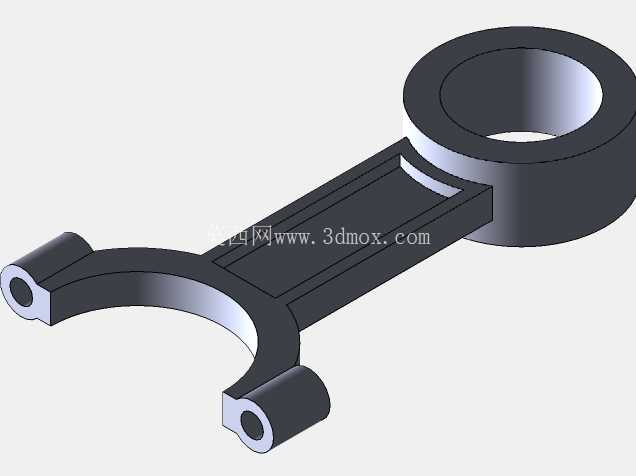

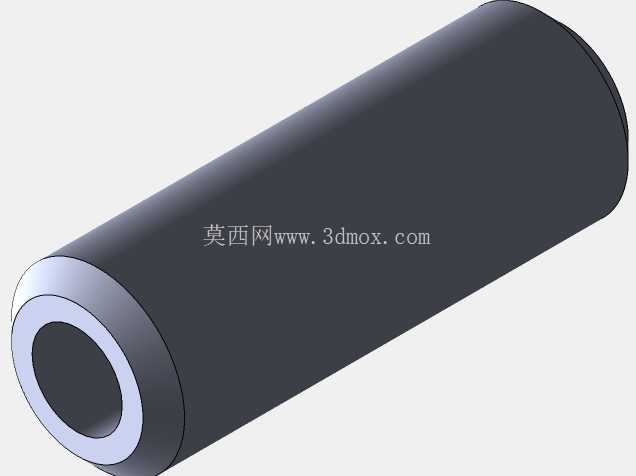

　　连杆部分采用了工字形截面的杆身设计，这种结构能够在满足强度、刚度要求的前提下，尽可能降低连杆自身的往复运动质量，减少高速运转时产生的惯性力，降低曲轴轴承的载荷冲击。连杆小头通过活塞销与活塞销座孔连接，设计中预留了足够的销孔配合长度，保证活塞销的受力均匀，避免局部应力集中导致销座开裂；连杆大头为剖分式结构，配套的连杆盖通过定位结构与杆身精准对位，安装时可通过螺栓紧固后包裹曲轴的连杆轴颈，实现与曲轴的转动连接，大头端面还设计了轴瓦定位槽，用于安装薄壁轴瓦，减少运转过程中的轴颈磨损。

　　在设计思路上，这套结构优先平衡了轻量化与结构强度的关系，活塞顶部的凹坑造型可根据燃烧室匹配需求调整压缩比，适配不同的燃油喷射与点火方案；杆身的过渡圆角全部做了圆弧处理，避免应力集中点在交变载荷下出现疲劳断裂。从安装边界来看，活塞的外径尺寸需要与对应气缸的内径保持严格的配合公差，通常分组选配以保证合理的配缸间隙；连杆大小头的中心距直接决定了活塞的行程长度，是影响发动机排量与压缩比的核心参数，安装时需要严格控制连杆的弯曲与扭曲变形量，避免活塞在气缸内出现偏磨。

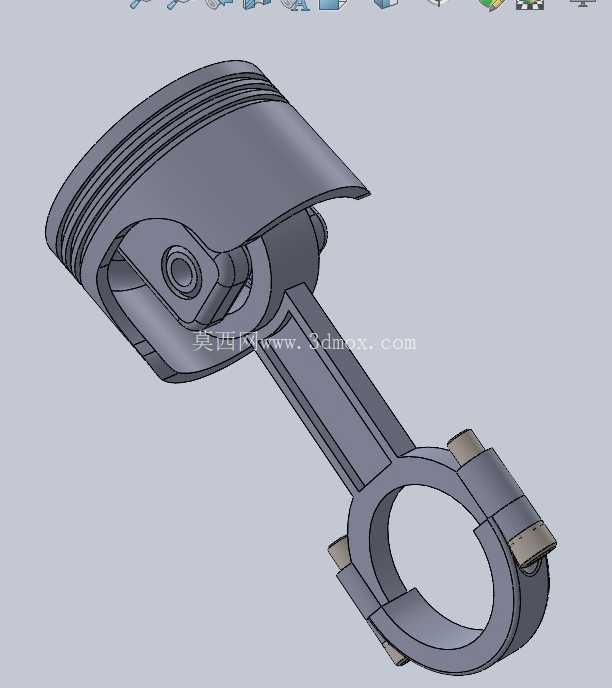

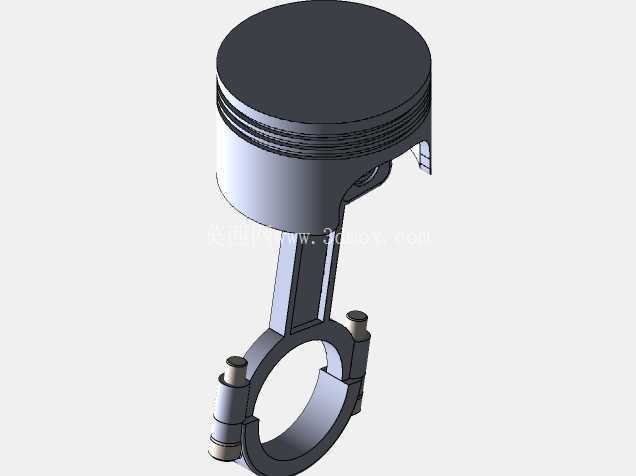

　　在实际应用中，这类组件的设计需要反复校核不同转速下的惯性力载荷、燃气爆发压力载荷，确保活塞销、连杆螺栓、杆身截面的安全系数满足设计寿命要求，同时活塞环槽的位置精度、连杆大头孔的圆柱度、大小头孔的平行度都有严格的形位公差要求，直接影响整机的运转平顺性与使用寿命。这套结构建模完整还原了活塞与连杆的装配关系，能够清晰展示两者的连接方式与各部位的结构细节，可用于动力机械的结构教学、新机型开发的方案验证，也可作为相关零部件设计的参考蓝本，帮助设计人员快速理解曲柄连杆机构的运动逻辑与结构设计要点，在进行改型设计时可直接基于基础结构调整尺寸参数，匹配不同排量、不同功率等级的动力装置需求。
