蜗轮蜗杆减速驱动一体化动力单元结构

项目分类:减速机 发布时间:2026-07-14 ID:1194990
  • 蜗轮蜗杆减速驱动一体化动力单元结构
  • 蜗轮蜗杆减速驱动一体化动力单元结构

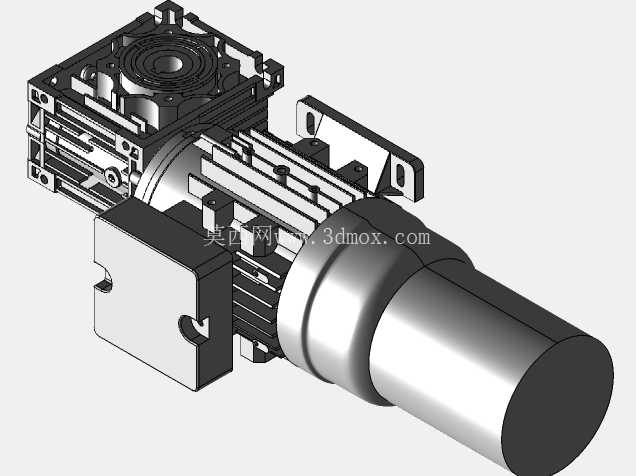

做自动化产线改造这么多年,这类蜗轮蜗杆减速驱动单元是我选型库里翻得最多的部件之一,很多轻载输送、小型工装变位、包装线拨料机构的动力端,最后落地都绕不开这类结构。先从实际安装场景说,这类驱动单元的安装边界其实卡得很死,上方的电机部分是标准B14法兰安装结构,端盖上的三个安装脚预留了通孔,不管是卧式装在设备机架侧板上,还是立式倒装在设备顶部的安装板上,只要匹配对应法兰的止口尺寸,就能直接定位锁紧,不用额外做转接板,这点对做紧凑结构的设备来说省了不少空间。下方的减速箱部分是方形铝合金壳体,输出端是带内孔的法兰输出结构,输出轴孔带键槽,直接套在负载轴上就能传递扭矩,侧面的安装孔位是对称布局,不管是左装还是右装都能适配,不用重新调整电机接线方向。

从功能特性来说,这类一体化结构最大的优势就是把驱动电机和减速机构做了集成,不用自己单独找电机配联轴器再接减速机,省了中间的对中环节,很多新手工程师自己分体搭配的时候,经常因为电机轴和减速机输入轴对中偏差大,跑起来震动大、轴承磨损快,这种出厂就集成好的单元,同轴度在装配的时候就已经调校到位,装到设备上只要锁紧固定螺栓就能直接用,后期维护也省事。上方的电机后端盖做了格栅式的散热孔,连续运行的时候,电机内部的热量能顺着格栅快速散出去,不像那种全封闭端盖的电机,长时间跑满载容易出现绕组过热的问题。电机壳体的散热筋是轴向布局,和电机内部转子的风叶风向匹配,运转的时候风叶带动的气流顺着散热筋走,能把壳体的热量快速带走,哪怕是24小时连续运行的工况,壳体温度也能控制在合理范围内。

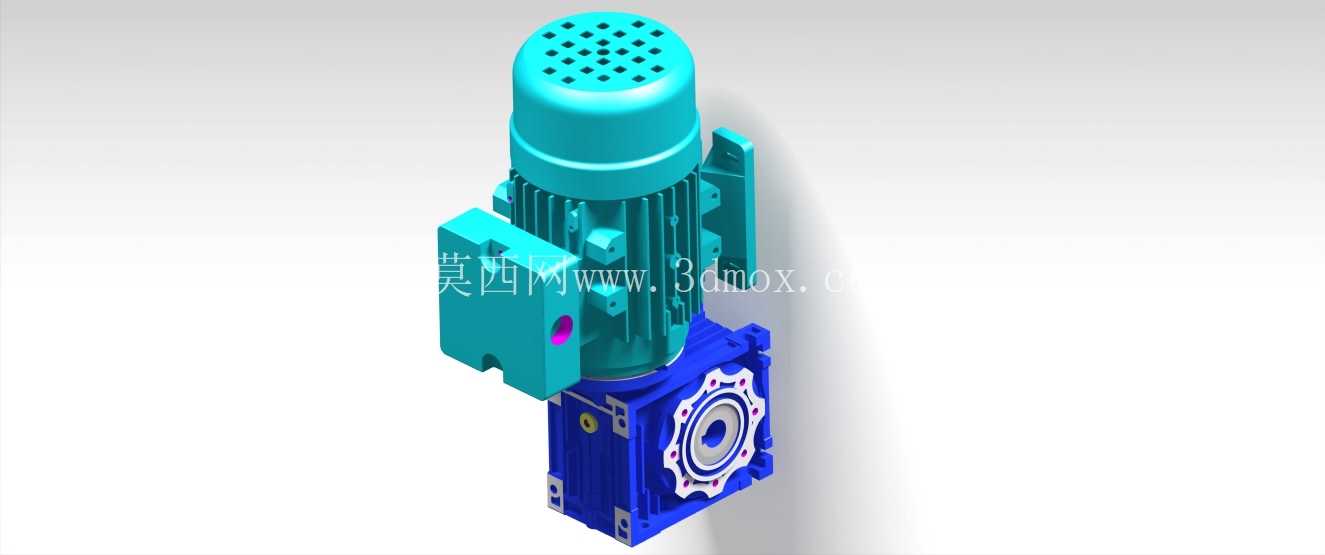

设计思路上,这个结构把蜗轮蜗杆副放在下方的蓝色腔体内,蜗轮采用锡青铜材质,蜗杆是硬齿面调质处理,啮合的时候摩擦阻力小,传动平稳,噪音比齿轮减速的结构低很多,适合用在对噪音有要求的车间环境里。减速箱的注油孔和油位观察窗做在侧面,日常维护的时候不用拆开机壳,就能观察润滑油的状态,补油的时候直接从注油孔加注就行,输出端的油封是双唇口结构,能防止润滑油顺着输出轴漏出来,也能阻挡外部的粉尘、水汽进到减速箱内部,哪怕是用在有少量粉尘的包装车间、或者有轻微水雾的食品加工输送线上,也能保证内部传动副的润滑状态。

实际选型的时候要注意几个安装边界的尺寸,首先是电机部分的外径,要和设备上预留的电机安装腔尺寸匹配,不能出现电机放不进去或者和周边结构干涉的情况;然后是减速箱输出法兰的止口尺寸,要和负载端的安装定位止口匹配,不然装上去之后输出轴和负载轴不同心,跑起来会有径向跳动;还有整体的轴向长度,从电机后端盖到减速箱输出端面的总长度,要提前在设备布局的时候留够空间,尤其是那种安装在设备内部狭窄空间的场景,要是尺寸算错了,后期装的时候会和周边的钣金、管线碰在一起。另外输出轴孔的键槽尺寸要和负载轴的键匹配,要是键的尺寸不对,传递大扭矩的时候会出现滚键的问题,轻则传动打滑,重则把轴和孔都磨坏。

这类减速驱动单元常用在低速大扭矩的场景,比如小型皮带输送机的主动辊驱动,因为输送线启动的时候需要比较大的启动扭矩,蜗轮蜗杆减速机能把电机的高转速低扭矩转换成低转速大扭矩,刚好匹配输送线的负载特性;还有小型旋转工作台的驱动,因为蜗轮蜗杆结构有一定的自锁性,当电机停止供电的时候,输出轴不会因为负载的重量自己反转,能保证工作台停在指定的位置,不用额外加制动装置;还有包装设备上的送膜机构、拨瓶轮机构,需要平稳的低速传动,这类结构运行的时候没有齿轮传动的那种啮合冲击,送膜的精度更稳定,拨瓶的时候也不会因为冲击力把瓶子碰倒。

从建模的角度来说,做这个结构的三维模型的时候,要重点注意几个配合关系:首先是电机轴和蜗杆的同轴度配合,两者是通过键连接传递扭矩,配合公差要选过渡配合,不能太松也不能太紧;然后是蜗轮和输出轴的配合,蜗轮的内孔和输出轴也是键连接,要保证蜗轮的中心平面和蜗杆的轴线重合,不然啮合的时候会出现偏载,加剧蜗轮齿面的磨损;还有减速箱壳体的轴承孔位置度,输入轴和输出轴的轴承孔垂直度要控制在公差范围内,不然轴装上去之后会有卡滞的情况,运转的时候阻力大,能耗高。另外电机端盖的安装脚和减速箱壳体的安装孔位,要和实际选型样本上的尺寸完全一致,不然工程师拿这个模型去做设备布局的时候,会出现安装孔对不上的问题,导致后期加工出来的零件装不上。

很多刚入行的工程师选这类部件的时候,只看减速比和扭矩参数,忽略了安装尺寸的匹配,最后买回来的部件装不到设备上,要么重新改机架,要么重新换部件,耽误项目进度。所以在做三维建模的时候,每一个安装尺寸、每一个倒角、每一个孔位的位置都要和实际产品的尺寸一致,尤其是安装止口的直径、深度,安装孔的孔距、孔径,输出轴的直径、键槽宽度深度这些关键尺寸,不能有偏差。还有散热筋的布局、接线盒的位置,也要和实际产品一致,不然做设备管线布局的时候,接线盒的位置被其他结构挡住,后期接线的时候会很麻烦。

另外这个结构的吊环设计在电机和减速箱连接的法兰位置,搬运的时候直接吊这个位置就行,不能吊电机的后端盖或者减速箱的输出轴,不然容易把部件吊坏,这点在做设备安装指导的时候也要标注清楚。整体结构的重量主要集中在下方的减速箱部分,因为减速箱壳体是铝合金材质,比铸铁壳体的重量轻很多,搬运和安装的时候更省力,也能降低设备整体的重量,适合用在移动设备或者对重量有要求的场合。
