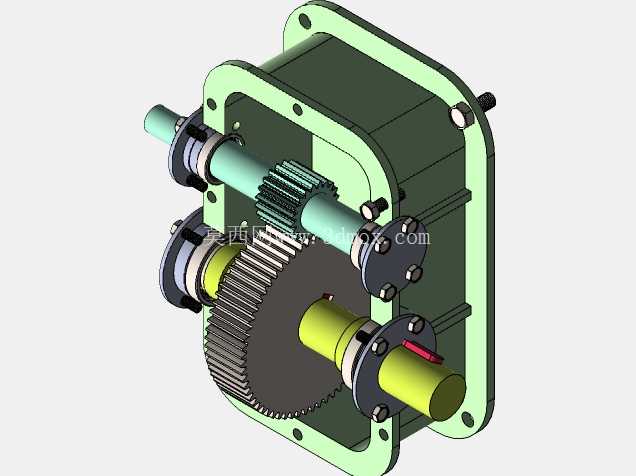

这款两级圆柱齿轮减速结构,主要适配中小功率的工业传动场景,常见于轻工输送线、小型物料转运设备、非标自动化专机的动力传递环节,核心作用是匹配原动机与工作端的转速差,将电机输出的高转速低扭矩转化为工作端需要的低转速大扭矩,同时保证传动过程的平稳性与承载能力。从结构布局来看,采用展开式两级圆柱齿轮传动布置,输入轴与输出轴呈平行轴排布,箱体内腔预留了足够的齿轮啮合空间与润滑油储油容积,箱壁的轴承安装孔位同轴度公差按照IT7级精度设计,能保证轴系运转时不会出现偏载卡滞的问题。
设计过程中优先考虑了装配工艺性,箱体采用剖分式结合面结构,端盖与箱体的连接螺栓孔位沿轴承孔周向均匀布置,既可以保证轴承外圈的压紧力均匀,也能在后期维护时快速拆解箱体检修齿轮与轴承部件,不需要完全拆卸设备端的连接法兰。齿轮参数匹配上,高速级采用小模数斜齿圆柱齿轮,能降低高速运转时的齿轮啮合噪音,减少传动冲击,低速级采用大模数直齿圆柱齿轮,承担输出端的大扭矩传递,两个齿轮的齿宽系数按照通用减速机的常用取值范围选取,既保证足够的齿面接触强度,也避免齿宽过大导致的载荷沿齿向分布不均问题。
轴系设计部分,三根传动轴均采用阶梯轴结构,轴肩位置定位轴承与齿轮的轴向位置,键连接采用普通平键,传递扭矩时对中性好,适合中低速重载的传动场景,输入轴与输出轴的轴伸端都预留了标准密封件安装槽,搭配接触式橡胶油封,可以防止箱体内润滑油泄漏,同时阻挡外部粉尘进入箱体内部污染润滑油。安装边界上,箱体底座的安装孔采用长圆孔设计,允许安装时存在小范围的位置偏差,降低现场安装的对位难度,箱体的外形轮廓没有突出的尖锐结构,所有边角都做了铸造圆角处理,既符合铸造工艺的脱模要求,也能避免安装维护时的磕碰划伤。
实际应用中,这类减速结构可以直接匹配标准Y系列三相异步电机,通过联轴器直连或者带轮连接输入动力,输出端可以连接链轮、联轴器或者齿轮,适配不同的工作机构负载,箱盖上预留了透气塞安装位,长时间连续运转时可以平衡箱体内外气压,避免油封处因为内部温升气压过高出现渗油问题,箱体下部设置了油塞安装孔,方便定期更换箱体内的润滑油,排净旧油与磨屑。在三维建模过程中,所有配合面都按照实际装配间隙做了公差预留,齿轮啮合位置保留了标准侧隙,轴承与轴、轴承与箱体孔的配合分别按照基孔制与基轴制的常用配合公差选取,虚拟装配时可以完成完整的干涉检查,确保所有运动部件在运转过程中不会出现碰撞干涉,轴系的轴向窜动量控制在允许范围内,不会因为热胀冷缩导致轴系卡滞。
