蜗轮减速机箱体连接安装结构设计

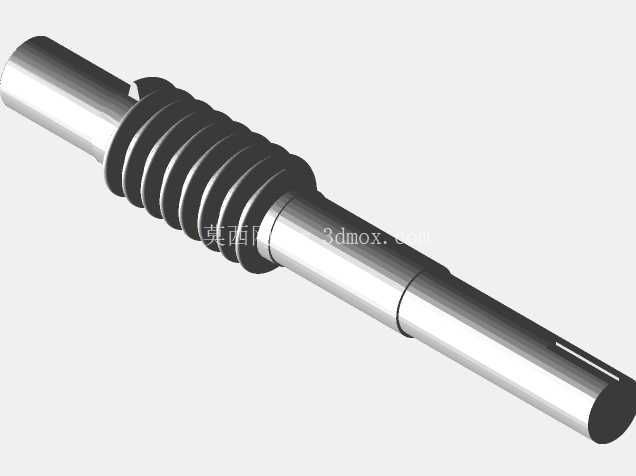

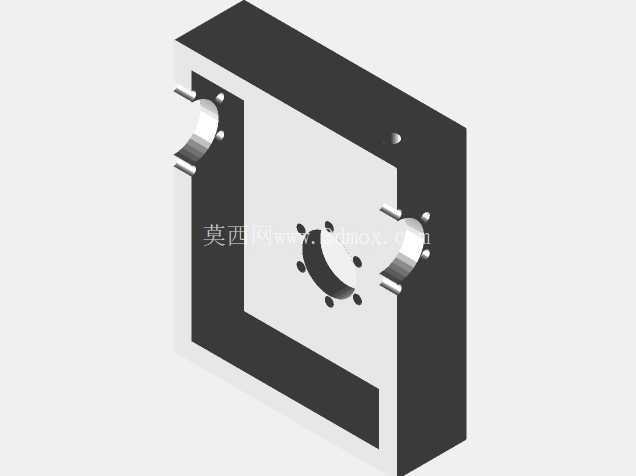

在自动化生产线、输送设备、中小型机床进给机构等需要低转速大扭矩输出的传动场景中，蜗轮蜗杆结构的减速单元一直是传动方案选型里的常用选项，这类结构依靠蜗轮与蜗杆的交错轴啮合实现大传动比输出，同时具备反向自锁的特性，在起重、输送、包装等需要防止负载倒转的工况中能省去额外的制动结构，降低整套传动系统的复杂度。本次呈现的是蜗轮减速机的箱体安装端结构，从三维结构来看，该部分为减速机的输出侧安装连接端面，主体采用方正的箱式壳体结构，这种结构设计一方面是为内部蜗轮蜗杆啮合副提供封闭的储油空间，保障啮合面的润滑条件，避免粉尘、切削液等外界杂质进入啮合区域造成齿面磨损，另一方面方正的壳体外形更便于在设备机架上定位安装，相比异形壳体能减少安装时的定位工装投入。

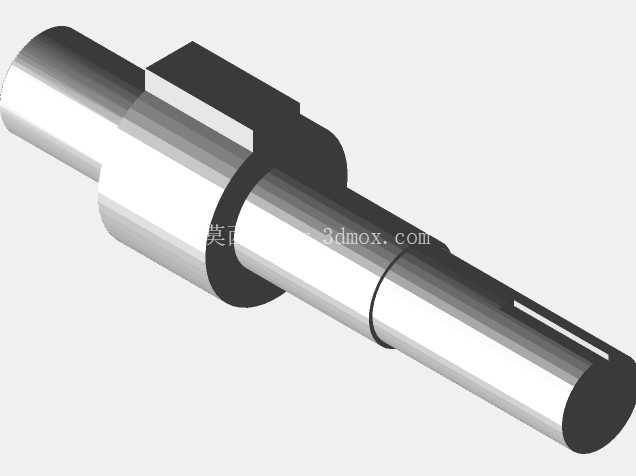

从安装边界来看，该安装端面设置了对称分布的连接凸台，凸台上预留了螺栓过孔，用于和被驱动设备的输入端法兰进行对接，凸台的凸起高度经过匹配设计，既能保证连接螺栓的锁紧行程足够，又能避免凸台过高造成的壳体局部应力集中，在螺栓预紧力作用下，凸台根部的应力会通过壳体的加强筋结构分散到整个箱体壁面，防止长期运行后连接端面出现变形导致密封失效。端面中心的开孔为输出轴的伸出通道，孔位周边设置了密封件安装槽，用于安装骨架油封，避免箱体内的润滑油顺着输出轴渗漏，同时阻挡外部的杂物进入箱体内部。

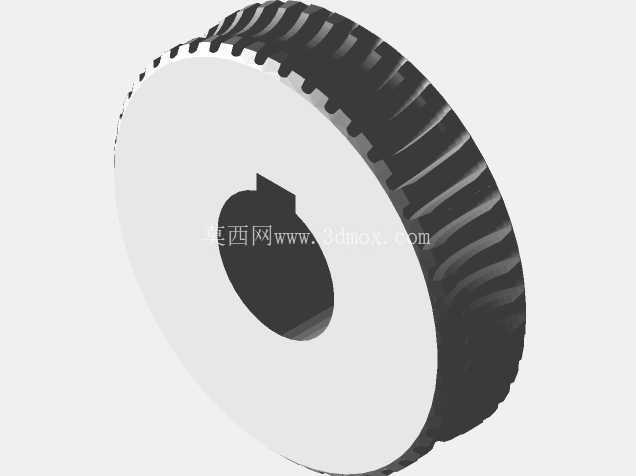

设计过程中，首先要匹配内部蜗轮副的中心距参数，确定箱体的内部腔体尺寸，保证蜗轮转动时不会和箱体内壁发生干涉，同时预留出足够的润滑油储油空间，保证蜗轮啮合面能浸入油面以下实现飞溅润滑。其次是安装端面的形位公差控制，连接螺栓孔的位置度需要和对接设备的法兰孔位匹配，中心输出轴孔的同轴度要和输出轴的轴承安装位保持一致，避免安装后输出轴出现偏载，造成轴承过早磨损、油封渗漏等问题。壳体的壁厚设计需要兼顾结构强度和轻量化要求，壁厚过薄会导致箱体在啮合冲击力作用下产生共振，增大运行噪音，壁厚过厚则会增加整机重量，提高材料成本，同时加大铸造过程中的缩孔、气孔等缺陷出现的概率。

在实际应用场景中，这类蜗轮减速机常被安装在输送线的驱动端，连接驱动电机和输送辊筒，通过大传动比将电机的高转速低扭矩输出转化为辊筒需要的低转速大扭矩，带动输送带上的物料平稳移动；也可用于小型机床的进给传动机构，依靠自锁特性防止进给轴在切削力作用下出现窜动，保证加工精度。安装时需要注意对接端面的平面度要求，若对接面存在凸起或杂物，会造成连接后壳体受力不均，长期运行可能导致壳体开裂，同时螺栓锁紧需要按照对角顺序逐步拧紧，避免单颗螺栓预紧力过大造成端面变形。另外，该结构的安装法兰采用对称式设计，支持水平、垂直等多种安装姿态，能适配不同设备的安装空间限制，在狭小的设备内部也能完成安装固定，不需要额外设计转接法兰，减少了传动链的零件数量，提高了整套传动系统的可靠性。
