双耳环连接焊接式液压缸结构设计

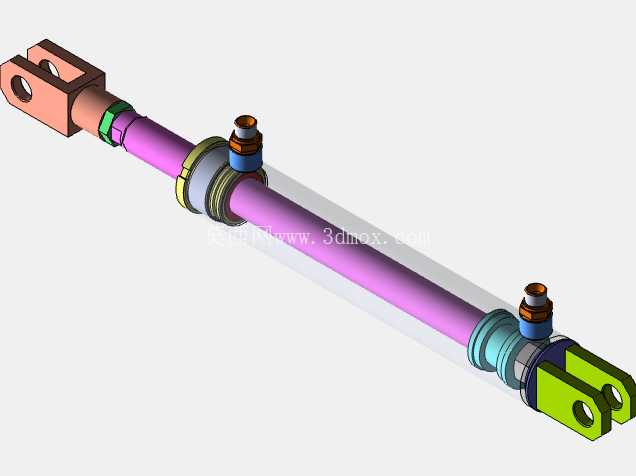

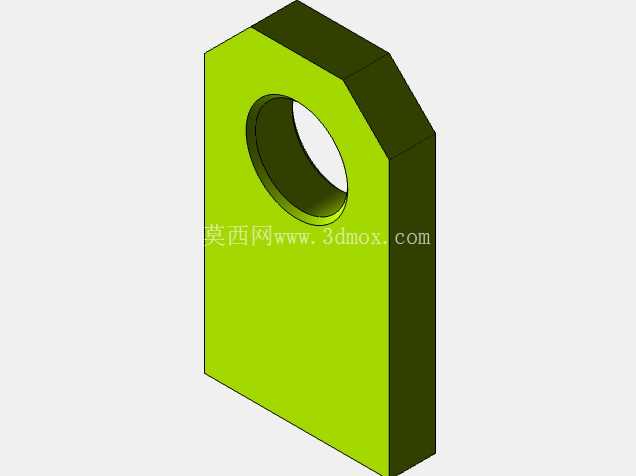

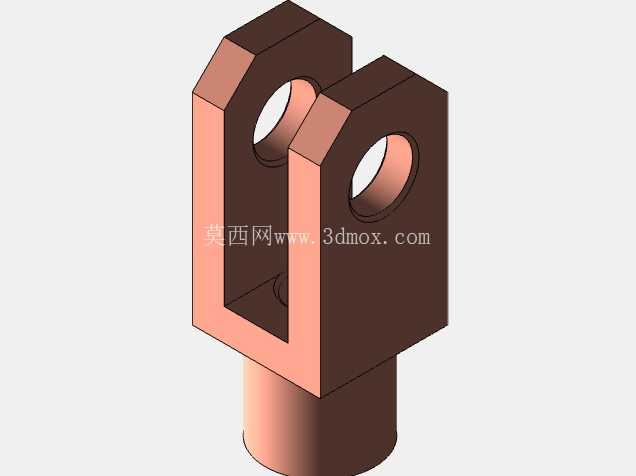

　　在各类工业液压系统的直线动作执行环节，焊接式液压缸是应用占比极高的一类执行元件，这类缸体结构相比拉杆式液压缸，在同等压力等级下结构更紧凑，径向尺寸更小，适合安装空间受限、负载工况稳定的设备场景，常见于压铸机周边辅助动作、工程机械属具驱动、工装夹具夹紧动作、物流设备举升机构等场景中。这款焊接式液压缸采用两端双耳环的连接形式，两端耳环均配置同轴销孔，安装时可通过铰接销轴分别与设备固定端、负载执行端连接，这种铰接式连接能够补偿安装过程中存在的小角度同轴度误差，避免缸体在伸缩过程中承受额外的径向弯矩，有效降低活塞杆弯曲、密封件偏磨的失效概率。

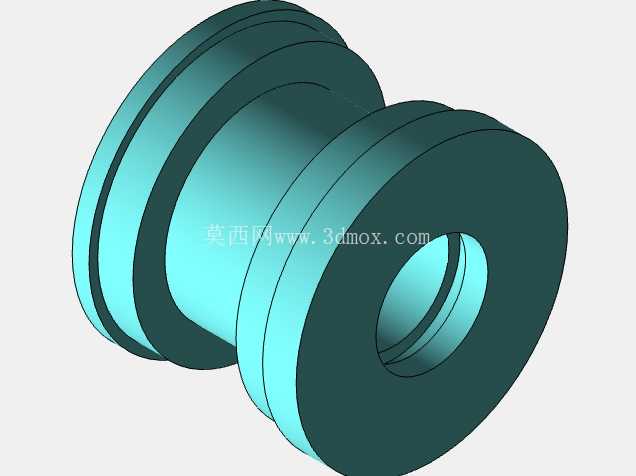

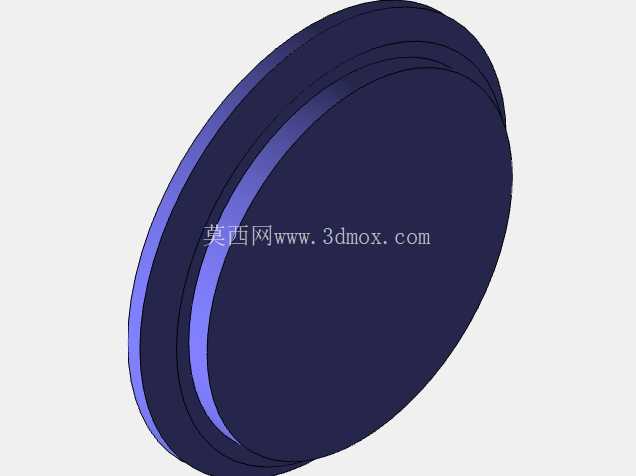

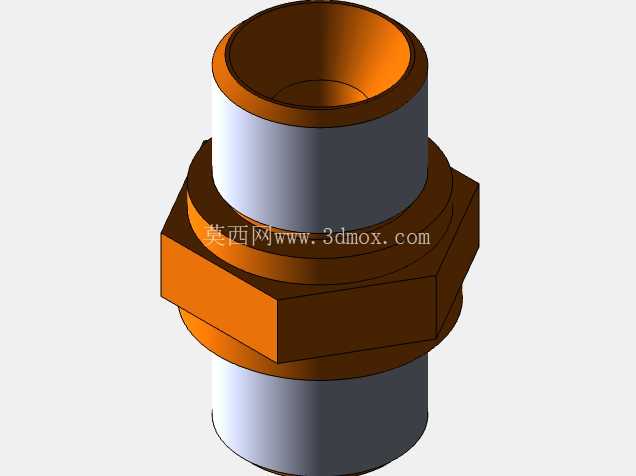

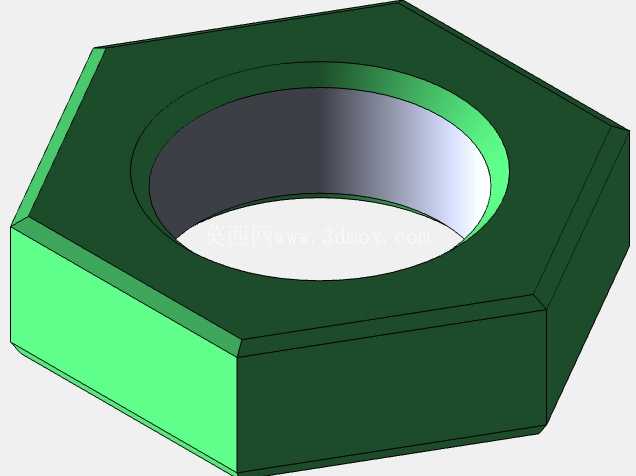

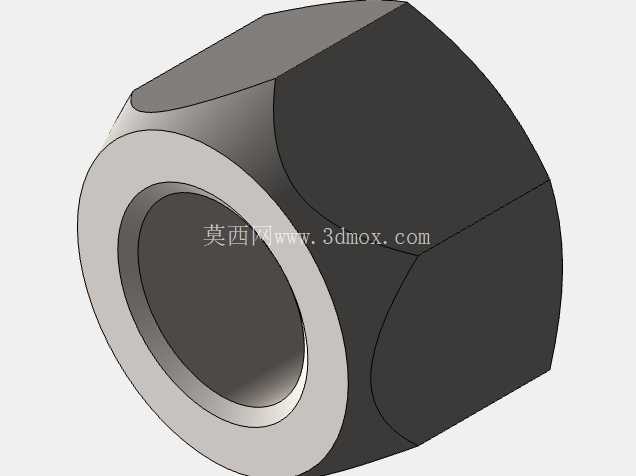

　　从结构设计逻辑来看，缸筒与两端端盖采用焊接工艺连接，相比法兰螺栓连接的结构，减少了端盖与缸筒之间的密封连接点，降低了高压工况下的泄漏风险，同时焊接结构的缸体刚性更强，能够承受更高的工作压力，适合中高压液压系统的使用需求。活塞杆表面做了硬化处理，外露部分设置了防尘密封结构，能够阻挡外界粉尘、金属碎屑进入缸体内部，避免密封件被颗粒物划伤，延长密封组件的使用寿命。缸体上设置的两个油口分别对应无杆腔与有杆腔的进回油通道，油口采用标准连接螺纹，可直接与液压管路的管接头对接，油口位置靠近两端端盖布置，能够在活塞杆全行程伸缩过程中避免管路与周边结构发生干涉。从安装边界尺寸来看，这款缸的缸径、杆径与行程参数匹配常规中小负载的直线驱动需求，全伸长度与全缩长度的差值即为额定行程，安装时需要预留足够的轴向空间，同时要保证两端铰接点的同轴度偏差在允许范围内，避免活塞杆运行过程中出现卡滞。在结构细节设计上，活塞与活塞杆之间采用锁紧结构固定，活塞上设置了支撑环与双向密封件，既能够保证活塞与缸筒内壁之间的密封效果，避免两腔之间出现内泄，又能为活塞提供足够的径向支撑，避免活塞在往复运动过程中出现偏磨。

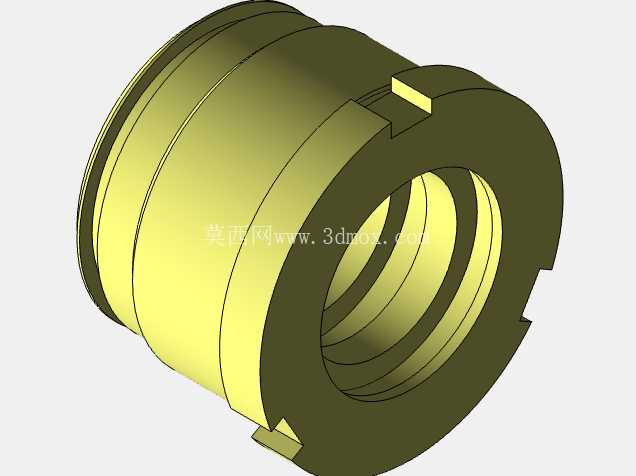

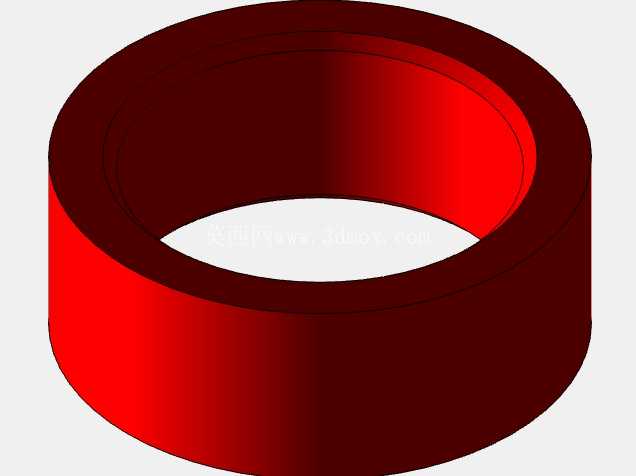

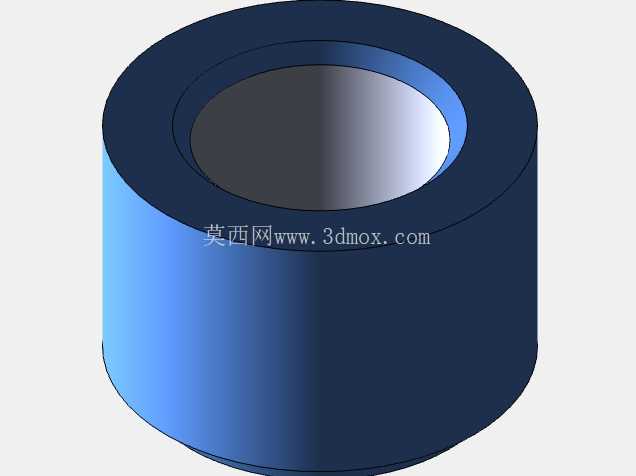

　　导向套设置在杆侧端盖内部，采用耐磨铜合金材质，为活塞杆提供稳定的径向导向，同时导向套上配置了多道密封，包括杆密封、防尘圈、缓冲密封，能够在活塞杆高速往复运动时减少液压油的外泄漏，同时在行程末端起到一定的缓冲作用，降低活塞撞击端盖产生的冲击与噪音。在实际选型应用中，这类焊接式液压缸需要根据系统工作压力、负载大小、运行速度来匹配对应的油口通径与密封材质，如果应用在高温或者有腐蚀性介质的场景，还需要更换对应耐温、耐腐蚀的密封件，同时在液压回路中配置对应的平衡阀、溢流阀等保护元件，避免负载过载导致缸体损坏。

　　建模过程中需要严格控制各部件的配合公差，比如缸筒内径与活塞外径的配合间隙、活塞杆与导向套的配合间隙，这些公差参数直接影响液压缸的运行阻力与密封效果，间隙过大会导致内泄量增加，容积效率下降，间隙过小则会增大运行阻力，甚至出现热胀卡滞的问题。两端耳环的销孔尺寸需要与标准铰接销轴匹配，销孔的位置度公差需要严格控制，保证安装后活塞杆的运行方向与负载动作方向一致，避免出现侧向力。另外，焊接工艺的设计也需要重点考虑，缸筒与端盖焊接时需要控制焊接变形，避免焊后缸筒出现圆度超差、直线度不足的问题，焊后需要对缸筒内壁进行二次加工，保证内壁的尺寸精度与表面粗糙度满足密封件的运行要求。这类液压缸在压铸模具周边的应用中，通常用来驱动抽芯机构、顶出机构，动作响应快，输出力稳定，能够满足压铸生产过程中频繁往复动作的使用需求，相比其他类型的直线驱动元件，液压驱动的输出力密度更高，同等体积下能够提供更大的推拉力，适合重载工况下的驱动需求。
