集成式液压动力供油单元结构设计

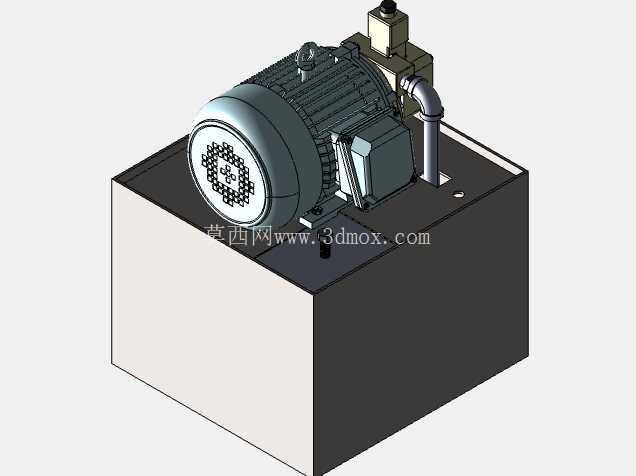

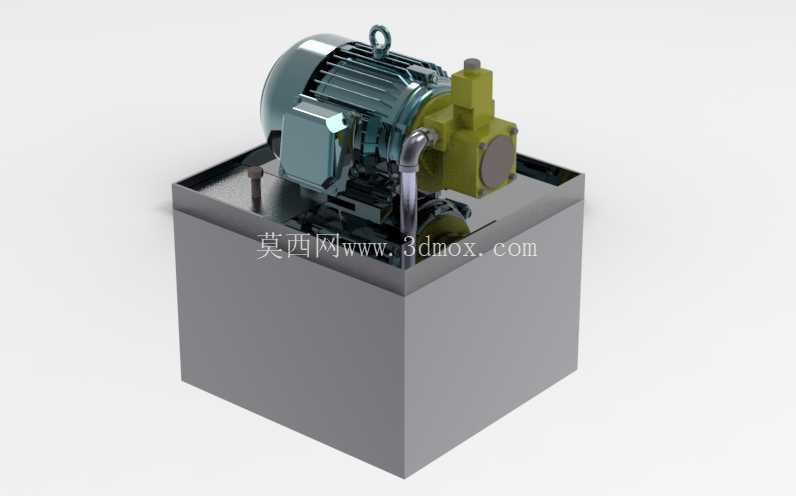

　　这套集成式液压动力供油单元，是压铸生产工况下为各类液压执行元件提供压力油源的核心配套装置，日常在中小型压铸机周边辅助工装、模具抽芯机构、小型液压夹具的供能场景中应用十分广泛，也可适配各类需要恒定压力油输出的单机液压设备，无需额外搭建分散式油路，能大幅缩短现场液压系统的布设周期。从结构布局来看，整套装置采用上置式动力元件排布设计，将驱动电机、齿轮泵、阀组集成安装在封闭式储油油箱的顶面，油箱采用立方型焊接钢结构，侧壁预留了足够的安装操作空间，底部可通过地脚螺栓直接固定在设备机架或车间地面，安装边界的长宽尺寸控制在1米见方以内，整体高度不超过1.2米，不会占用过多车间生产区域的有效空间，适配多数中小型生产工位的布局要求。

　　设计阶段优先考虑了工况适配性，针对压铸车间存在金属粉尘、少量切削液飞溅的环境特点，油箱顶面做了外翻边挡油结构，所有连接管路的接头处都预留了密封件安装槽，避免外部杂质进入油路造成泵体或阀件磨损；驱动电机与齿轮泵采用钟形罩直连安装，同轴度通过止口定位保证，相比联轴器分体连接的结构，能减少传动过程中的振动偏移，长期运行下的密封件寿命可提升30%以上。油路设计上，泵体吸油口直接插入油箱液面以下的最低位置，搭配粗效吸油过滤器，避免油箱底部沉积的杂质被吸入泵体，出油侧预留了标准的压力油输出接口与回油接口，可直接对接外部执行元件的油路，无需额外加装过渡阀块；油箱侧壁预留了液位计、油温检测元件的安装位，日常巡检时可直接观察油位与油温状态，不需要拆解外部护罩。

　　从功能特性来看，这套动力单元可根据实际负载需求匹配不同排量的齿轮泵，输出稳定的压力油源，额定工作压力覆盖常规压铸辅助机构的16MPa以内工况需求，电机的散热筋结构完全外露，在车间通风环境下可实现自然散热，不需要额外加装冷却风机即可满足连续8小时运行的散热要求；油箱顶部的吊环结构可直接用于整套装置的吊装转运，现场安装时不需要额外焊接吊点，适配车间行车的吊装作业需求。

　　在建模细节处理上，所有管路的弯折半径都符合液压管路设计的规范要求，避免过小弯折造成的油液阻力增大，电机接线盒的位置预留了线缆走线的空间，不会和周边的阀件、管路产生干涉；油箱底部设置了放油螺塞，更换液压油时可直接排空箱内残油，日常维护操作的可达性较好，不需要拆解上部的动力元件即可完成换油、滤芯更换等常规保养操作。实际选型应用时，可根据外接执行元件的总流量需求调整泵的排量参数，也可在顶面预留的阀组安装位加装溢流阀、单向阀等控制元件，拓展压力调节、过载保护等功能，不需要改动整体的安装尺寸，可直接替换同规格的老旧液压动力单元，降低设备改造的适配成本。
