六位七段数码显示模块结构设计

在工业控制终端、小型计数设备、家用小家电面板、实验教学仪器的电路设计环节，六位七段显示模块是承担数值可视化输出的核心元器件，小到台式万用表的读数面板、流水线计件计数器的显示区，大到温控设备的参数展示栏、充电桩的计费数值输出位，都能见到这类直插式数码显示模块的身影。不同于贴片封装的小型显示器件，这类六位一体的七段显示模块采用单列直插引脚设计，在通孔焊接工艺的PCB装配场景中，装配容错率更高，引脚焊接强度更优，即便在存在小幅振动的工业设备内部，也能避免引脚脱焊导致的显示故障，适配波峰焊、手工焊等多种电子装配工艺，不需要额外定制高精度贴片治具，对中小批量电子设备生产的产线适配性更强。

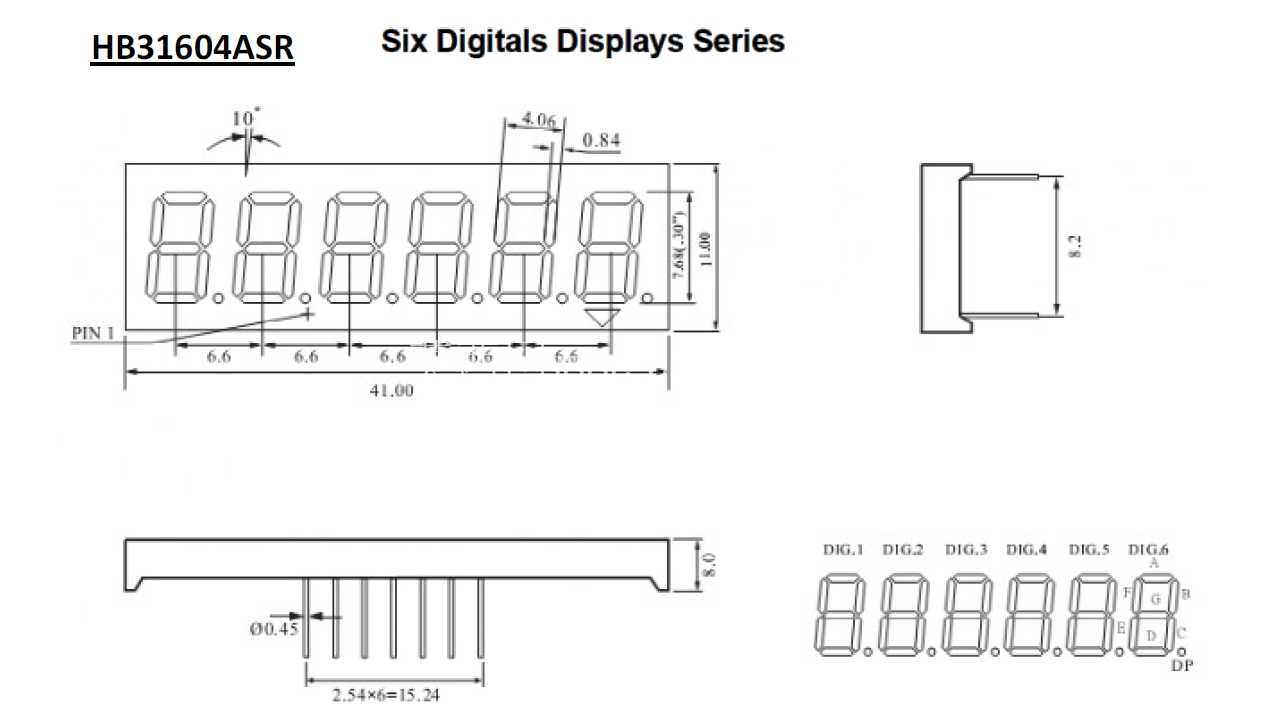

从结构设计维度来看，该模块将六个独立的七段显示单元集成在同一黑色塑壳基座内，所有显示单元的字高、段宽、发光区位置保持严格共线对齐，相邻显示单元的间距完全匹配常规数字读数的视觉习惯，不会出现数字错位、间距不均导致的读数误差。模块背部引出的直插引脚采用等间距排布，引脚中心距完全匹配通用PCB设计的标准孔距规范，结构工程师在进行PCB Layout时，不需要额外调整孔位坐标，直接调用标准封装库即可完成孔位布置，大幅缩短电路设计阶段的封装绘制周期。塑壳基座的边缘做了微小的导向倒角，在进行外壳面板装配时，能够顺着倒角顺利滑入面板的预留开孔内，不需要反复调整模块对位角度，降低整机组装环节的操作难度。

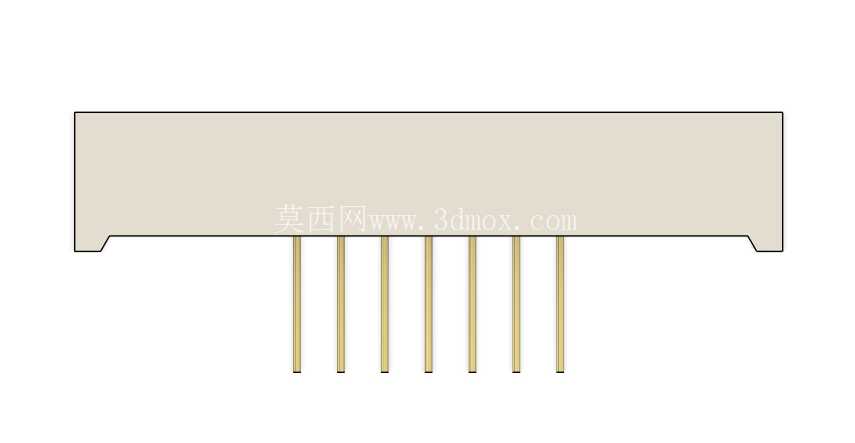

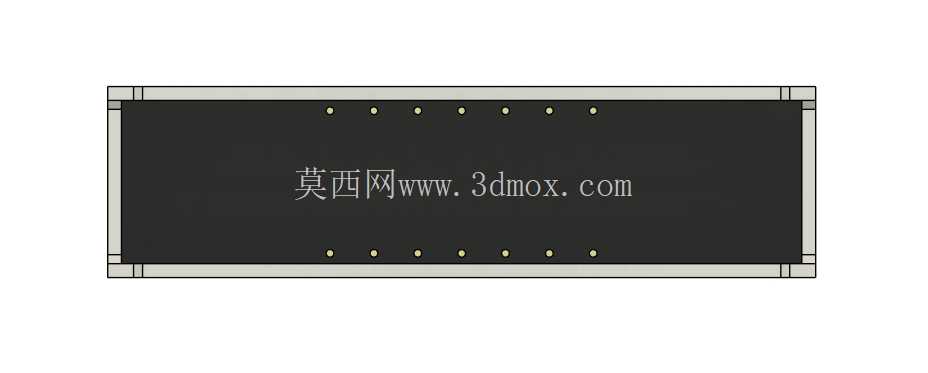

考虑到电子设备内部的空间限制，该模块的整体厚度控制在常规直插元器件的合理区间内，背部引脚伸出塑壳基座的长度经过精确核算，既能够保证穿过PCB板后预留足够的焊接吃锡长度，又不会因为引脚过长导致焊接后多余引脚触碰PCB背部的其他走线或元器件，避免出现电路短路风险。塑壳基座的底部设置有两个微小的定位凸点，对应PCB板上预留的两个定位孔，装配时凸点卡入定位孔后，模块不会在焊接过程中出现偏移、转动，保证所有引脚与PCB孔位完全对中，即便操作人员在焊接前没有额外固定模块，也不会出现引脚歪焊、斜焊的问题。

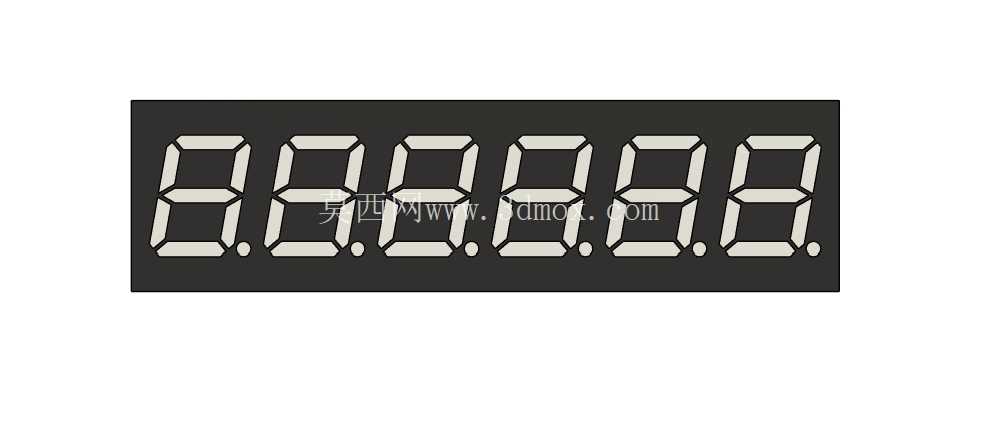

在进行设备外壳的面板设计时，该模块的显示面到塑壳安装基准面的高度差经过严格管控，设计人员只需要按照模块的外形尺寸预留面板开窗，就能保证显示面与面板外表面保持齐平，既不会因为模块突出面板过多导致积灰、磕碰损坏，也不会因为模块凹陷过深导致侧面观察数字时出现视角遮挡。六个显示单元的小数点位置统一设置在每位数字的右下角，完全符合常规数值显示的读数习惯，可适配整数、小数等不同数值的显示需求，不需要额外调整小数点的排布位置。

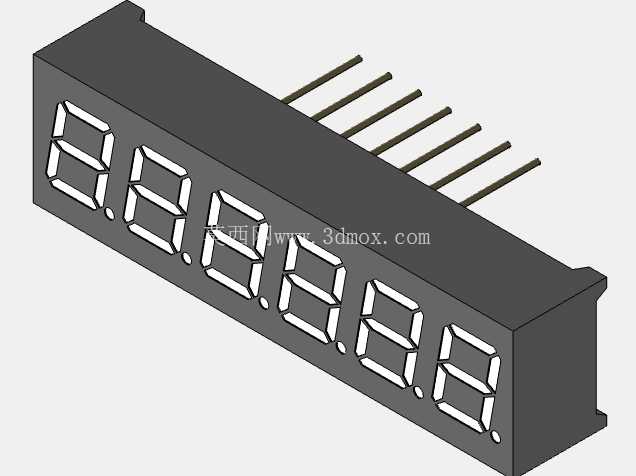

对于需要进行机电协同设计的项目而言，该模型的所有外部轮廓、引脚位置、安装基准都按照实物1:1还原，结构工程师在进行整机装配干涉检查时，可以直接将模型导入装配环境，验证模块与周边电容、电阻、接插件等元器件的间隙是否满足安全距离要求，同时核对模块与外壳面板开窗的对位精度，提前发现PCB布局与外壳结构存在的干涉问题，避免后期开模、打样后才发现装配冲突，大幅缩短产品从设计到试产的迭代周期。在进行PCB可视化装配工艺文件制作时，精准的三维模型也能帮助产线操作人员快速识别元器件的安装方向与位置，降低错装、反装的概率。

不同于零散的单个数码管拼装方案，六位一体的模块结构不需要设计人员在PCB上逐个排布六个独立数码管的位置，也不需要反复核对每个数码管的对齐精度，从源头上避免了单个数码管贴装偏移导致的显示面高低不平、数字排列歪斜问题。模块的塑壳采用耐高温的工程塑料注塑成型，能够承受波峰焊过程中的高温烘烤，不会出现壳体变形、发光区移位的问题，适配常规电子制造的焊接温度曲线，不需要为了该元器件单独调整焊接工艺参数。在进行产品可靠性验证时，该模块的整体结构强度也优于多个独立数码管组合的方案，抗振动、抗冲击性能更出色，能够适应更复杂的设备使用环境。
