2.8英寸SPI接口TFT液晶显示模组结构

项目分类:显示屏 发布时间:2026-07-14 ID:1194772
  • 2.8英寸SPI接口TFT液晶显示模组结构
  • 2.8英寸SPI接口TFT液晶显示模组结构
  • 2.8英寸SPI接口TFT液晶显示模组结构

在嵌入式开发、小型智能终端、手持检测设备、桌面级创客项目的硬件选型环节,显示模块的结构适配性往往是决定整机装配效率的核心因素之一,这款2.8英寸SPI接口的TFT液晶模组,正是针对小尺寸设备的紧凑安装需求完成的结构设计。从实际应用场景来看,这类小尺寸彩屏常被用于便携式检测仪器的参数显示界面、开源硬件开发板的交互输出端、小型工控终端的状态提示面板、智能小家电的操作显示区,甚至是桌面级迷你3D打印机、小型雕刻机的操作状态显示模块,覆盖了从消费电子到工业小型设备的多类小屏显示需求。

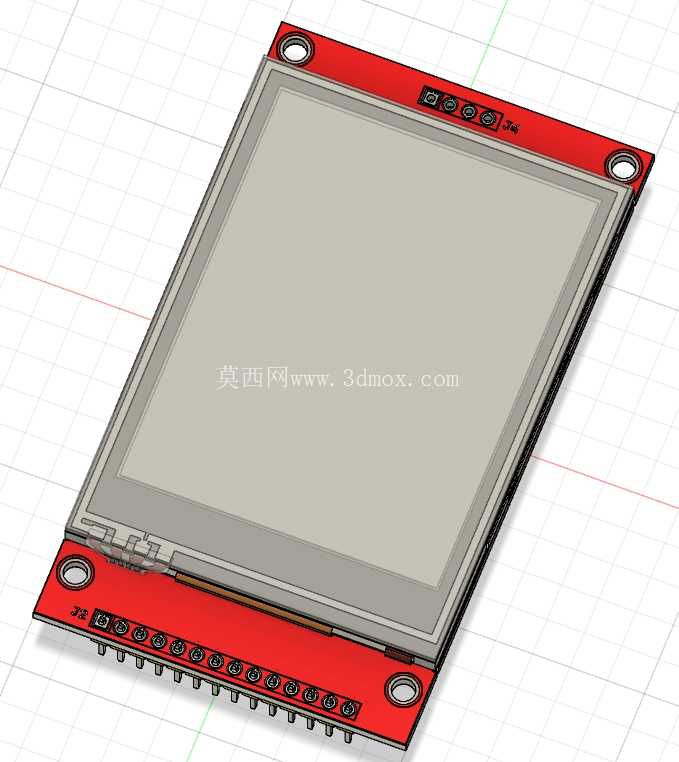

从功能特性上看,该模组采用ILI9341驱动芯片,SPI串行通讯接口的设计大幅减少了引脚占用数量,对比并行接口的同尺寸屏幕,能为核心控制板节省近三分之二的IO口资源,这对引脚资源紧张的小型单片机控制方案来说尤为关键。模组本身集成了背光驱动电路与屏幕固定边框,无需额外设计背光的固定结构,屏幕正面的边框做了阶梯式限位设计,装配时可以直接卡入设备面板的预留开孔内,边框边缘的凸台能刚好抵住面板内侧,避免屏幕从开孔处向外脱出,同时边框上预留的两个安装孔位,可以配合M2规格的螺丝完成模组与设备壳体的硬连接,保证在设备受振动的工况下屏幕不会出现移位、接触不良的问题。

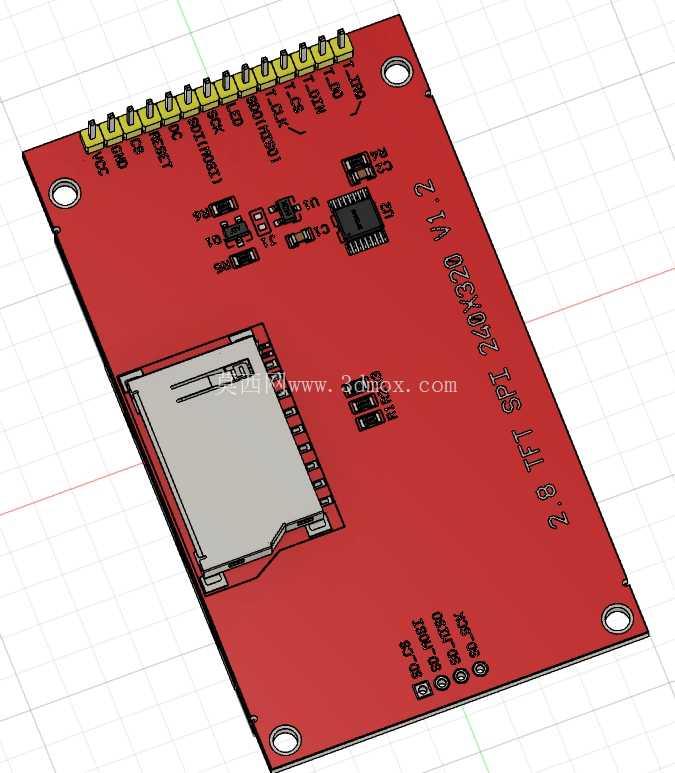

设计思路上,这款模组的结构完全围绕易装配、省空间的核心需求展开,屏幕的FPC排线从模组底部引出,排线的焊盘位置做了补强板设计,避免反复插拔调试过程中排线根部出现断裂,排针引脚采用直插式排布,引脚间距为标准2.54mm,既可以直接插在面包板上做原型验证,也可以通过排线连接到主控板的对应接口,适配不同开发阶段的装配需求。模组背部的PCB板做了沉金处理,边缘做了圆角过渡,避免装配时尖锐边角划伤设备内部的其他线束,屏幕的液晶层与背光层之间做了缓冲泡棉层,既能缓冲外部按压对液晶层的冲击,也能填补层间间隙避免背光漏光。

从安装边界尺寸来看,该模组的整体外轮廓尺寸适配常规2.8寸屏的通用安装开孔,屏幕显示区域的可视角度覆盖上下左右120度范围,满足手持设备不同握持角度下的查看需求,模组整体厚度控制在8mm以内,安装时只需要在设备面板上预留对应尺寸的矩形开孔,开孔边缘距离模组边框保留0.2mm的装配间隙即可,不需要额外设计复杂的屏幕压片结构,依靠模组自带的边框凸台和侧边安装孔就能完成可靠固定。模组底部的排针突出PCB板的高度为5mm,在做内部空间排布时,只需要在PCB下方预留6mm的走线空间即可,不会占用过多的设备内部纵深空间,对内部空间局促的小型手持设备非常友好。

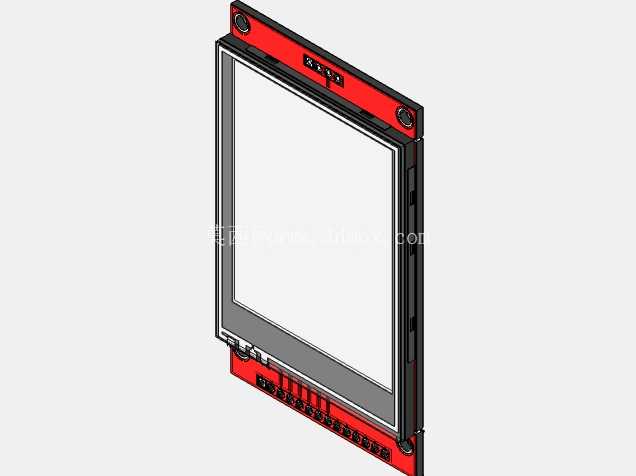

在结构细节处理上,模组的红色PCB边框做了等宽设计,四个角的安装孔位做了沉台处理,螺丝锁紧后螺丝头不会突出边框表面,保证屏幕装配后正面的平整度,屏幕表面的保护盖板与边框之间的缝隙控制在0.1mm以内,能阻挡日常使用中的灰尘进入屏幕内部,避免长期使用后屏幕显示区域出现积灰影响显示效果。另外,模组的背光供电引脚与信号引脚做了分区排布,减少背光电路对SPI通讯信号的干扰,保证屏幕显示的稳定性,不会出现花屏、闪屏的问题,这一点在工业类小型设备的应用场景中尤为重要,能有效降低设备的显示故障率。
