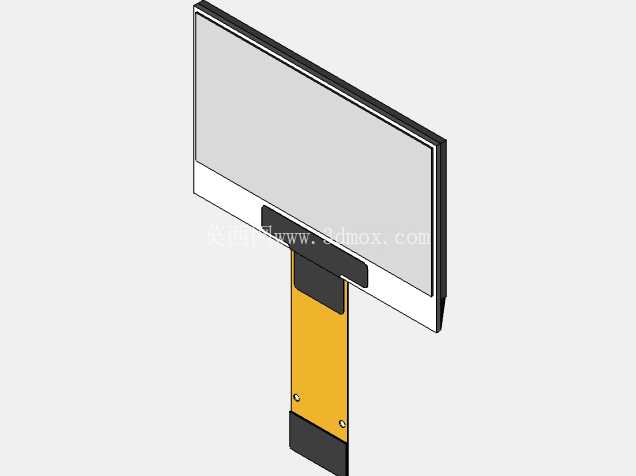

1.3英寸OLED显示模组带FPC排线结构

在做手持检测设备、可穿戴健康终端、小型工业数显面板的结构选型时，小尺寸OLED屏的适配是绕不开的环节，这类屏幕凭借自发光、高对比度、低功耗的特性，在对显示清晰度、待机时长有要求的便携设备里应用占比逐年提升。这次梳理的1.3英寸OLED显示结构，是实际项目里反复验证过适配性的成熟构型，先从安装边界说起，屏幕有效显示区域的长宽比接近4:3，整体屏体的外框做了0.8mm的窄边封胶设计，不会像早年的LCD屏那样预留过宽的塑料边框，能给设备的前面板预留更多的结构空间，做ID设计的时候不用为了避让屏幕边框刻意加宽设备前脸。屏体背部的补强钢片厚度控制在0.2mm，刚好能抵消FPC排线拉扯带来的形变，不会因为装配时的外力导致屏体碎裂或者显示出线。

再看功能特性，这款屏幕的驱动IC直接绑定在FPC排线的金手指端，没有额外的转接板，整体装配厚度能压缩到2.1mm，比同尺寸带转接板的TFT屏薄了将近1.2mm，做薄型手持设备的时候这个厚度优势非常明显，比如做便携血氧仪、口袋式测温仪的时候，前壳到主板的空间余量本来就紧张，去掉转接板的厚度之后，刚好能放下0.8mm厚度的缓冲泡棉，避免屏幕和主板上的元器件硬接触。FPC排线做了分层设计，表层是覆盖膜，中间走信号线路，底层做了屏蔽层，能减少设备内部射频信号对显示的干扰，比如在带蓝牙传输的检测设备里，不会因为射频模块工作出现屏幕水波纹的问题，排线的弯折区域做了耐弯折处理，按照行业标准180度弯折10万次不会出现线路断裂，装配的时候可以根据主板接口的位置调整排线弯折角度，不用额外加延长排线，减少装配工序。

设计思路上，这款屏的结构完全围绕便携设备的装配逻辑做优化，屏体的定位柱做在背部钢片的两个对角，直径0.6mm，和前壳的定位孔做间隙0.05mm的配合，装配的时候不用反复调整位置，点胶固定的时候不会出现偏移，有效显示区域和前壳视窗的对位精度能控制在0.1mm以内，不会出现漏黑边的问题。屏幕的FPC排线出线位置在屏体短边的居中位置，长度22mm，刚好能延伸到常规手持设备的主板连接器位置，不用额外裁剪或者接长，排线上的补强板在金手指位置做了0.3mm的加厚处理，插拔连接器的时候不会因为力度过大导致金手指脱落。另外屏体的可视角度做到了全视角，不管是设备平放桌面还是手持倾斜查看，都不会出现偏色、亮度衰减的问题，适合工业现场不同角度查看数据的使用场景。

实际应用场景里，这类小尺寸OLED屏除了用在消费类可穿戴设备，在小型工业传感器的数显端、智能门锁的状态显示区、便携检测仪器的参数显示区都能适配，因为本身是自发光材质，不需要背光模组，低温下的显示效果比LCD屏好很多，在零下20度的户外环境里依然能正常点亮，不会出现LCD屏低温拖影、响应慢的问题，适合北方户外使用的便携检测设备。安装的时候需要注意，屏体表面的偏光片不能接触有机溶剂，装配时用的泡棉胶要选低析出的材质，避免长期使用后胶层物质腐蚀偏光片，出现显示白斑。另外屏体的驱动电压是3.3V，和常规便携设备的主板供电电压匹配，不需要额外加电压转换电路，能简化主板的电源设计，减少元器件占板空间。

从结构建模的角度看，这个模型把屏体的分层结构、FPC排线的弯折弧度、背部补强钢片的位置、金手指的焊盘定义都做了还原，做结构设计的时候可以直接导入装配，检查和前壳、主板的干涉情况，不用自己再对着规格书一步步画，能节省不少建模时间。尤其是排线的弯折区域，模型里预留了最小弯折半径的空间，不会出现建模时把排线折到超过弯折极限的问题，避免后续打样的时候出现排线断裂的隐患。屏体的圆角做了R0.5mm的处理，和前壳视窗的圆角匹配，装配后不会出现圆角处漏光的问题，这些细节都是实际量产项目里踩过坑之后优化出来的结构，不是凭空画的概念模型，对做同类产品结构设计的工程师来说参考价值很高。
