带标签套的窄腰透明饮用玻璃瓶结构设计

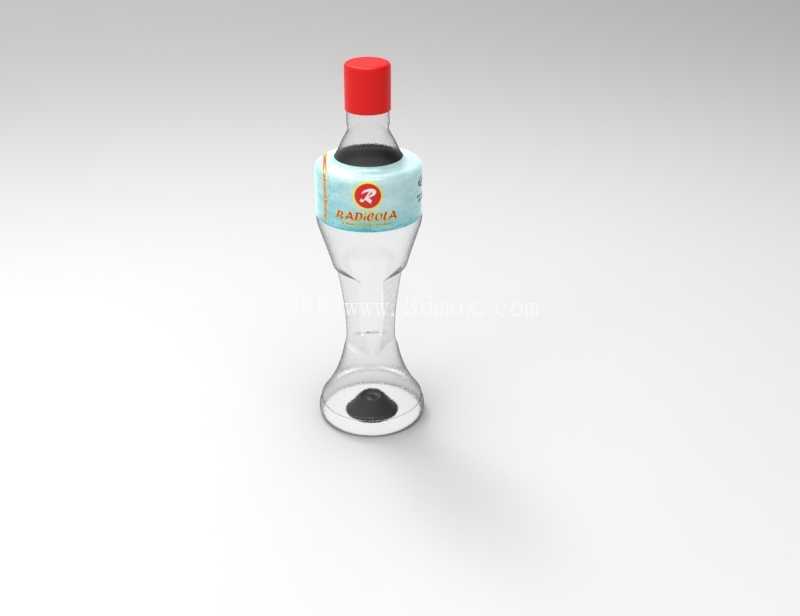

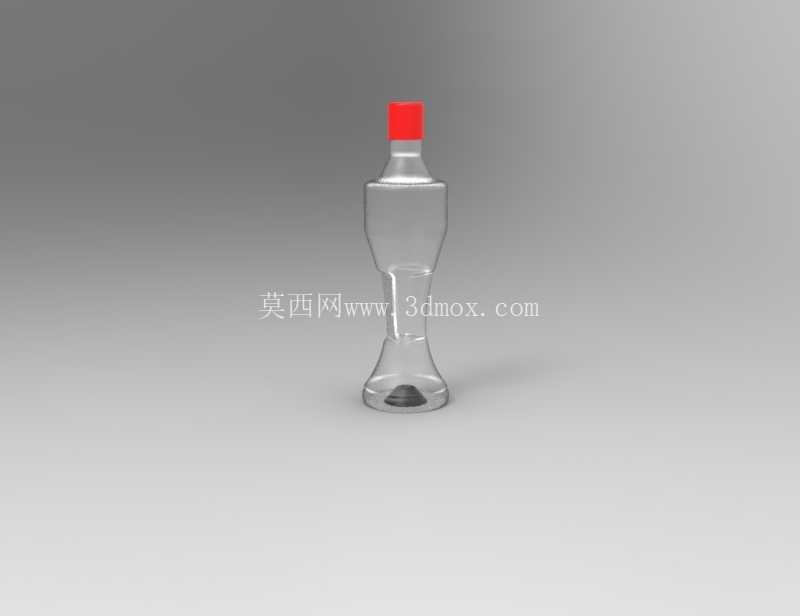

　　日常快消品灌装生产线里，这类窄腰结构的透明玻璃瓶是小容量风味饮品的核心承载容器，从含气果味汽水到预调低度酒的灌装环节都能见到它的身影，适配常规回转式灌装机的卡瓶工位，不需要额外更换定制拨轮就能直接上线生产。瓶身整体采用收腰式曲面过渡，中段直径比瓶口、瓶底位置收窄18%左右，这个尺寸设计一方面是匹配自动化生产线的星轮卡位公差，避免输送过程中出现卡瓶、倒瓶问题，另一方面也贴合人手握持的掌指弧度，单手握持时指腹刚好卡在收腰位置，不会因为瓶身表面凝露出现打滑脱手的情况。瓶口采用标准的右旋螺纹结构，配套的红色密封盖为内塞加外旋的双层结构，内塞采用食品级弹性体材质，压入瓶口后能形成0.2MPa的密封承压能力，满足含气饮品的内部气压承载要求，不会在运输存储过程中出现漏液、瓶盖飞脱的问题。瓶身中段预留了环形的标签粘贴位，这个位置的曲面做了微小的平面化处理，标签贴附后不会因为瓶身弧度过大出现边缘起翘、褶皱的问题，适配套标机、不干胶贴标机的两种贴标工艺，不需要调整贴标辊的曲面适配参数就能完成标签贴合。

　　瓶底采用内凹式加厚结构，内凹深度控制在8mm左右，底部边缘做了3mm宽度的环形支撑边，这个设计一方面是提升瓶子竖直放置的稳定性，在倾斜15度的平面上也不会出现倾倒，另一方面加厚的瓶底能承受灌装时的瞬时冲击力，高速灌装头向下冲入液体时，瓶底不会因为瞬时压力过大出现开裂、变形的问题。从结构建模的逻辑来看，整个瓶身采用曲面放样加壁厚抽壳的方式完成，整体壁厚控制在2.2mm±0.1mm，这个厚度既能保证瓶子的抗冲击强度，满足1.2米高度自由跌落不碎裂的测试要求，也能控制玻璃原料的用量，降低单瓶的生产成本。

　　瓶身的曲面过渡位置全部做了R3以上的圆角处理，没有尖锐的棱角结构，一方面是避免玻璃生产过程中出现应力集中导致的冷爆问题，另一方面也能减少运输过程中瓶身之间摩擦产生的划痕，保证成品的外观通透度。在生产线适配性上，这个瓶型的总高度控制在210mm，最大瓶身直径68mm，完全适配现有常规玻璃瓶灌装线的输送导轨间距、洗瓶机卡位、灌装头高度行程，不需要对现有生产设备做任何改造就能直接投产，换型调试时间能压缩到15分钟以内，适合多品类共线生产的中小饮品加工厂使用。

　　从实际使用场景来看，这个瓶型除了适配工厂灌装环节，也能适配商超的陈列货架尺寸，瓶身的收腰结构在货架上排列时，相邻瓶子之间不会出现卡滞，补货时能顺畅滑动到货架前端，不需要人工逐个整理排面。瓶盖的防滑竖纹设计也考虑了终端消费者的开启体验，手部沾有水或者油污的情况下，也能轻松拧开瓶盖，不需要借助额外的开瓶工具。瓶身的透明材质设计也能直观展示内部饮品的色泽状态，让消费者能直接看到内容物的品相，提升产品的展示效果。在结构强度校核上，瓶身的垂直承压能力能达到800N以上，满足堆码三层的仓储要求，托盘堆码运输时，下层的瓶子不会被上层的重量压裂，适配长途公路运输的颠簸工况，不会出现批量破损的问题。
