SynthRotek模块化USB电源板结构设计

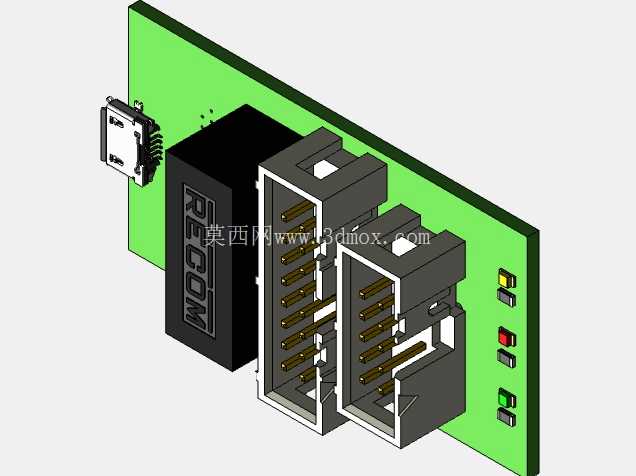

　　该结构件面向Eurorack模块化合成器系统的供电需求设计，核心作用是将USB接口输入的直流电源转换为合成器模块所需的多组稳定供电电压，解决小型模块化合成器系统的便携供电痛点，可直接嵌入标准Eurorack机箱的导轨安装位，无需额外配置大型线性电源模块，适配桌面级、便携演出类的小型合成器搭建场景。从结构设计逻辑来看，整体采用SMD表贴元件布局，最大化压缩PCB板的占用空间，板载元件排布严格遵循信号流向与电源回路的最短路径原则，USB输入接口布置在板边侧方，方便外部USB供电线缆直接插拔，不会与相邻安装的其他合成器模块产生结构干涉；板上集成的隔离电源模块采用立式贴装设计，既利用垂直空间节省PCB板面面积，也通过模块自身的金属外壳实现基础的电磁屏蔽，减少电源开关噪声对音频信号回路的干扰。

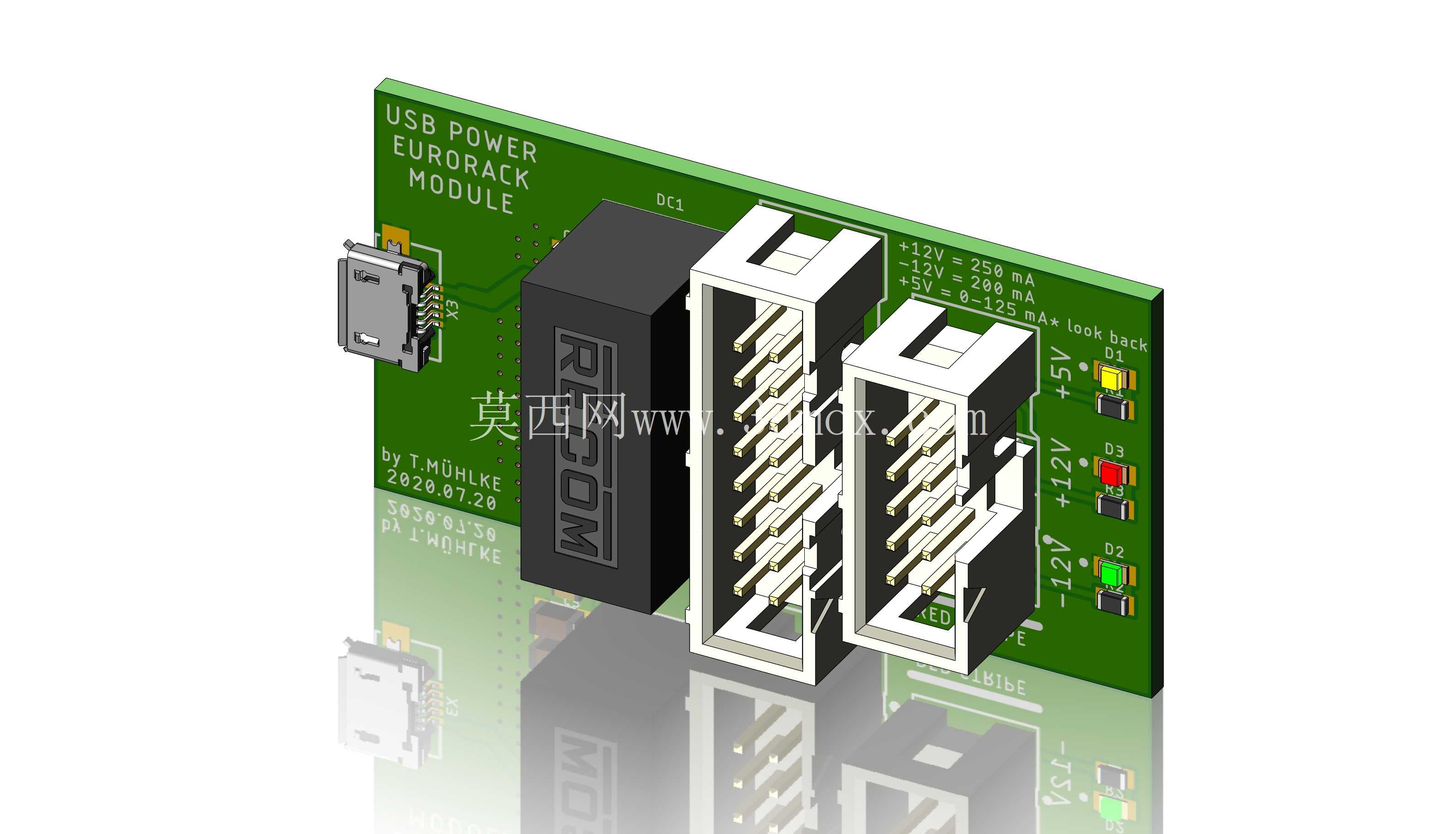

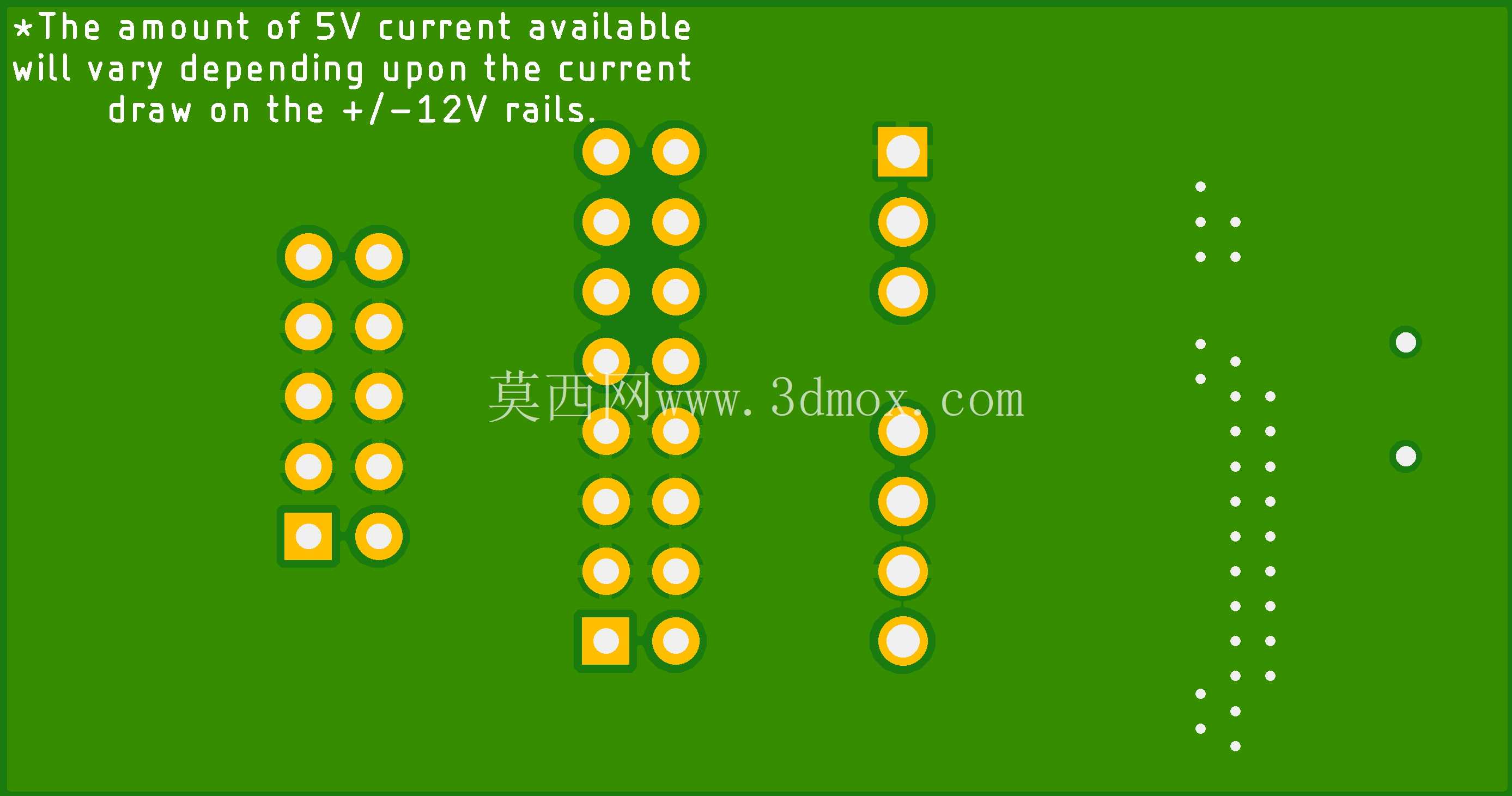

　　输出端采用两组标准的欧式排针接口，针脚定义完全匹配Eurorack系统的通用供电总线规范，安装时可直接通过排线对接机箱内的供电母板，无需额外改接线序；排针座采用带定位卡扣的白色塑壳结构，插拔时能提供清晰的到位反馈，避免长期使用后排针松动导致的接触不良问题。PCB板的边缘做了圆角处理，安装孔位严格对齐Eurorack模块的标准安装尺寸，板边预留的安全间隙满足机箱导轨的安装公差要求，不会出现装板时卡滞、刮擦相邻模块的问题。板上的状态指示元件采用直插式LED，分别对应不同电压轨的供电状态，LED的布置位置靠近板边，安装到机箱面板后可直接通过面板上的预留开孔观察供电状态，无需额外加装导光结构。

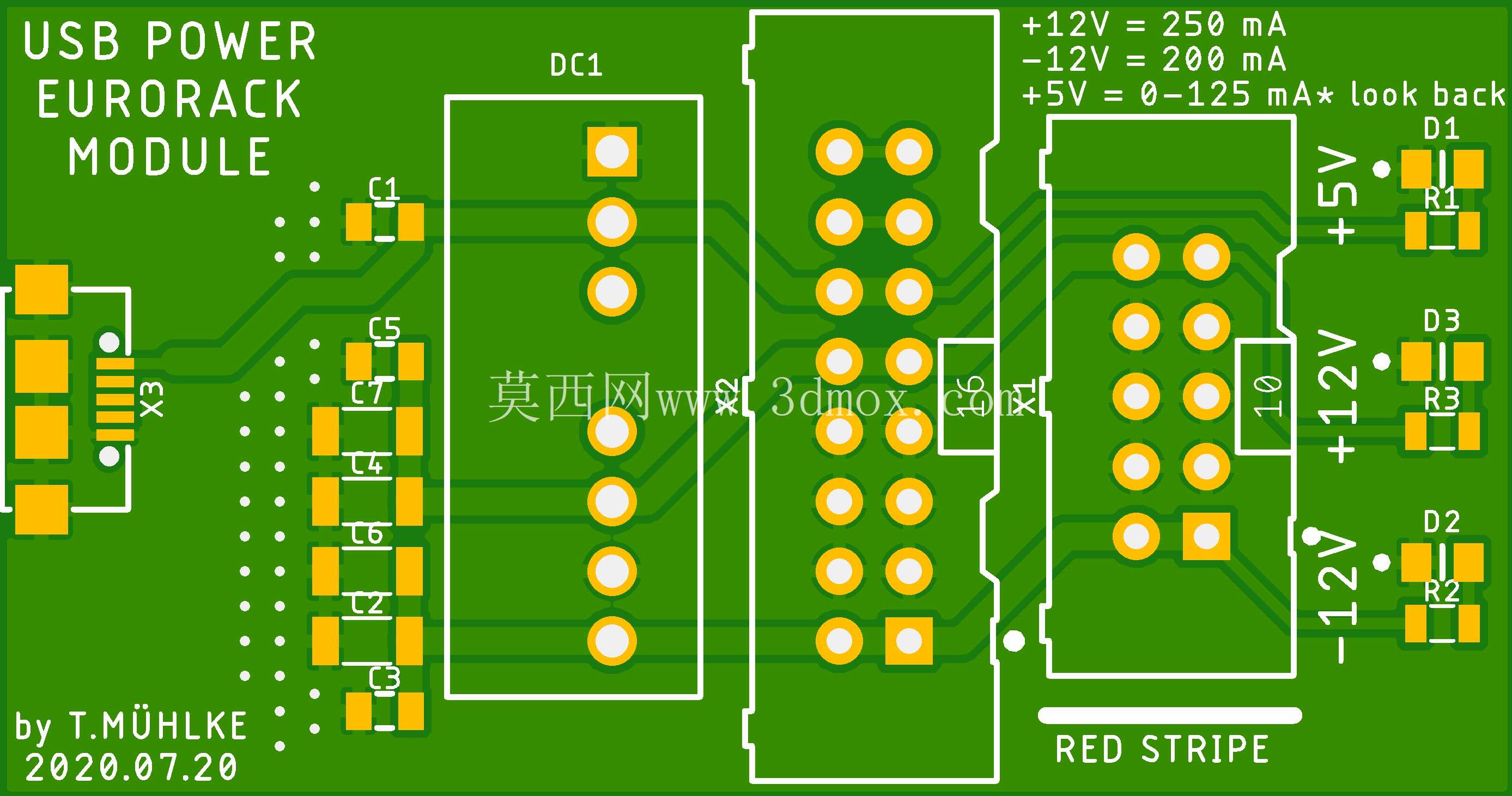

　　电源回路的铺铜设计做了加粗处理，大电流回路的铜皮厚度满足持续供电的载流要求，高低压回路之间做了清晰的隔离带划分，避免电源串扰影响音频模块的工作稳定性。从安装边界来看，该模块的整体厚度控制在标准Eurorack模块的允许范围内，背面突出的元件高度不会触碰机箱背板的走线，正面元件的高度也不会超出面板的安装空间，适配不同深度的标准Eurorack机箱安装要求；接口的插拔方向做了结构避让，USB接口的插拔行程范围内无其他结构遮挡，用户在不拆卸模块的情况下即可完成供电线缆的插拔操作。

　　在实际使用场景中，该模块可作为小型Eurorack系统的主供电单元，仅需普通USB充电器或移动电源即可为整套小型合成器系统供电，大幅降低模块化合成器的使用门槛，也适合作为临时演出、户外创作场景下的备用供电模块，替代笨重的传统线性电源，减少系统搭建的负重。结构设计上充分考虑了批量生产的工艺性，所有表贴元件均采用标准封装，可直接通过SMT贴片机完成量产焊接，插件元件的排布也符合波峰焊的工艺要求，无需特殊定制工艺即可完成生产；板上预留的测试点位置方便生产过程中的功能调试，可快速完成各电压轨的输出参数校验，提升生产检测效率。
