DSG系列球形螺母安装托架参数化结构

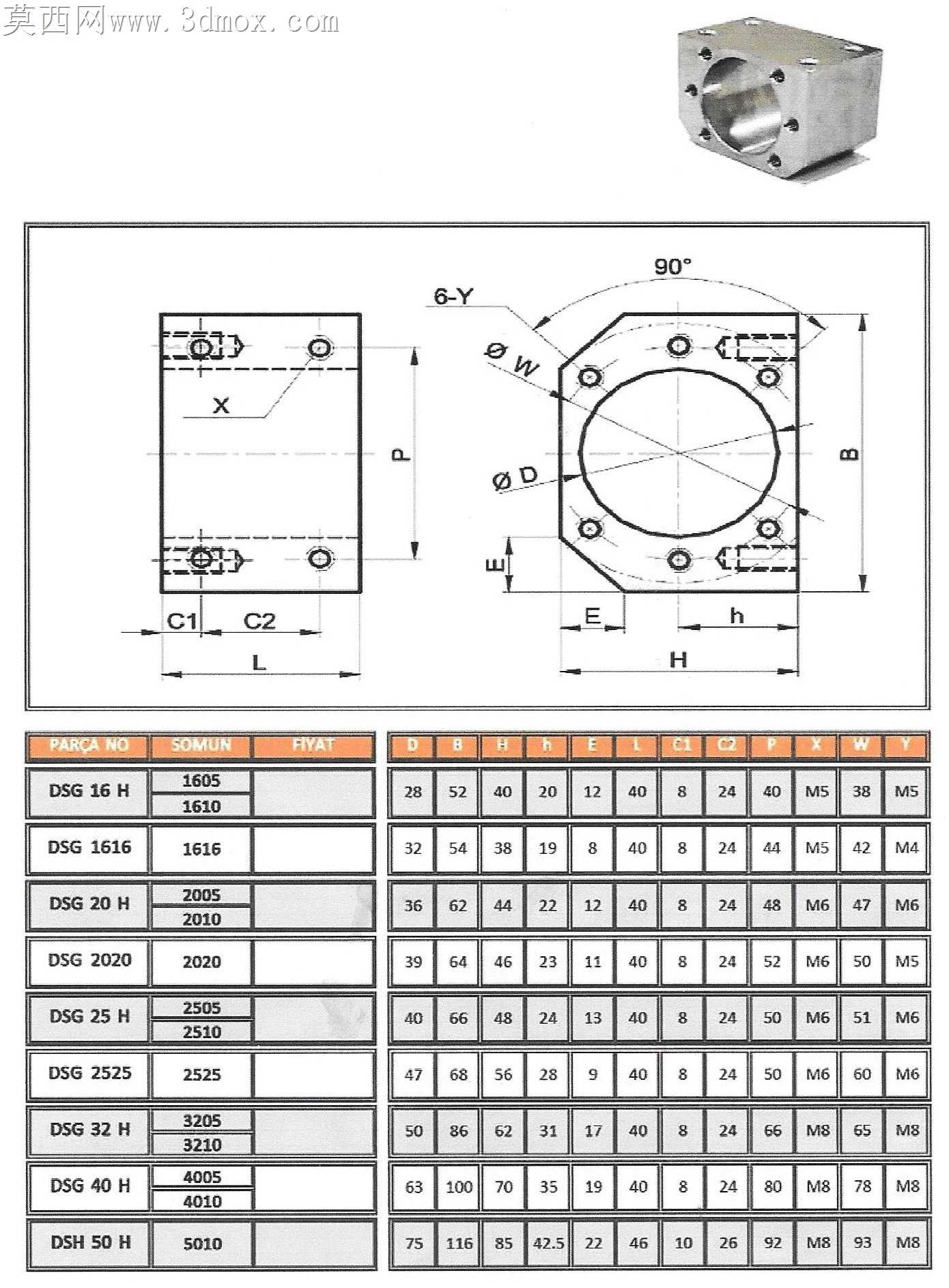

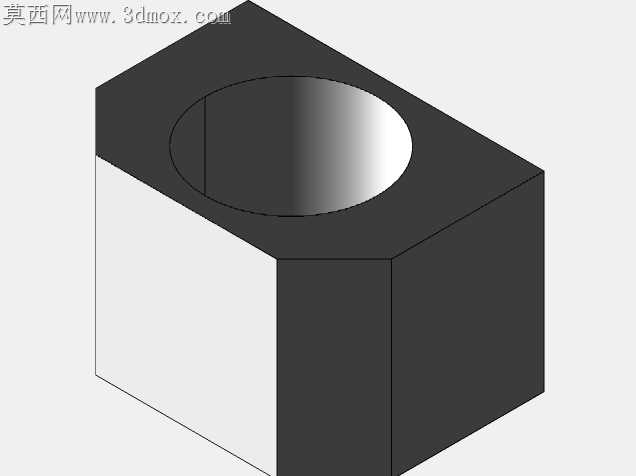

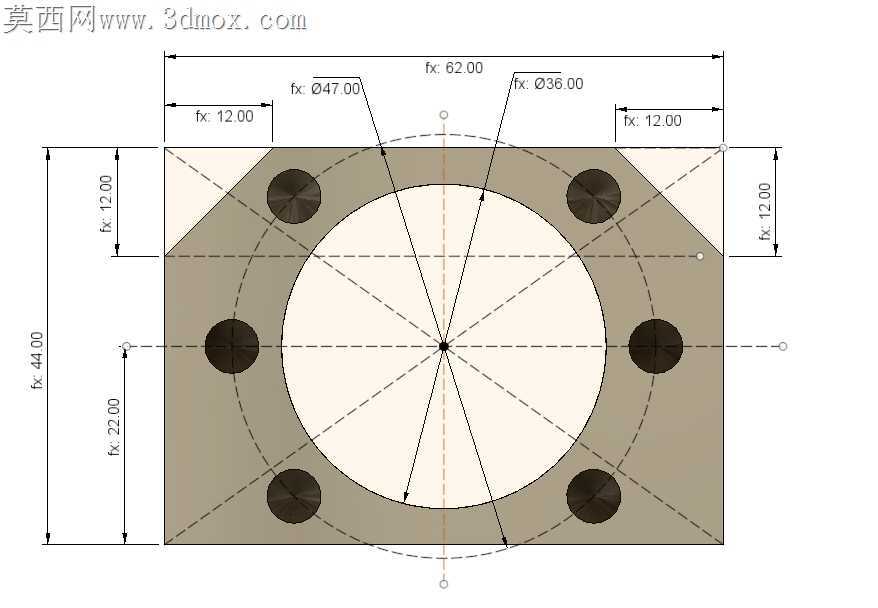

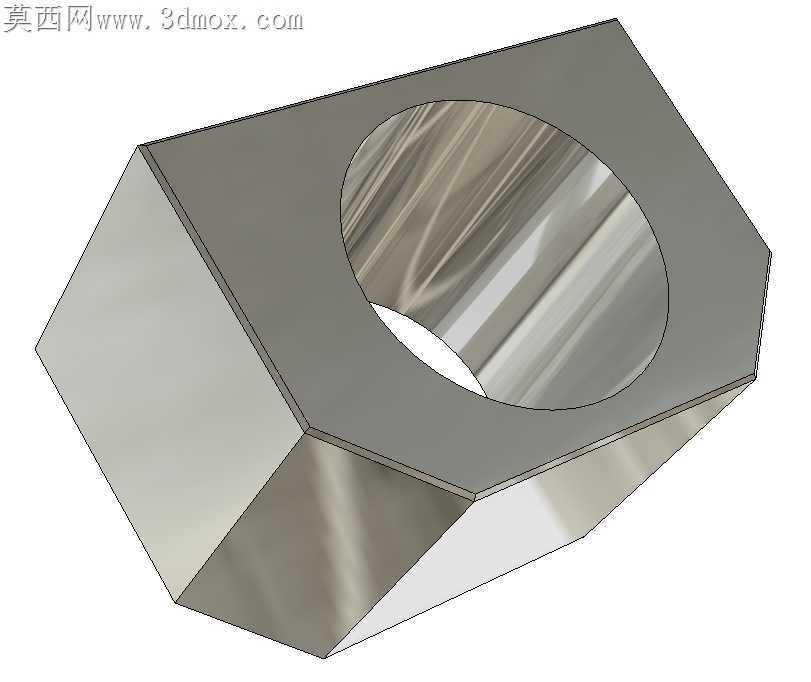

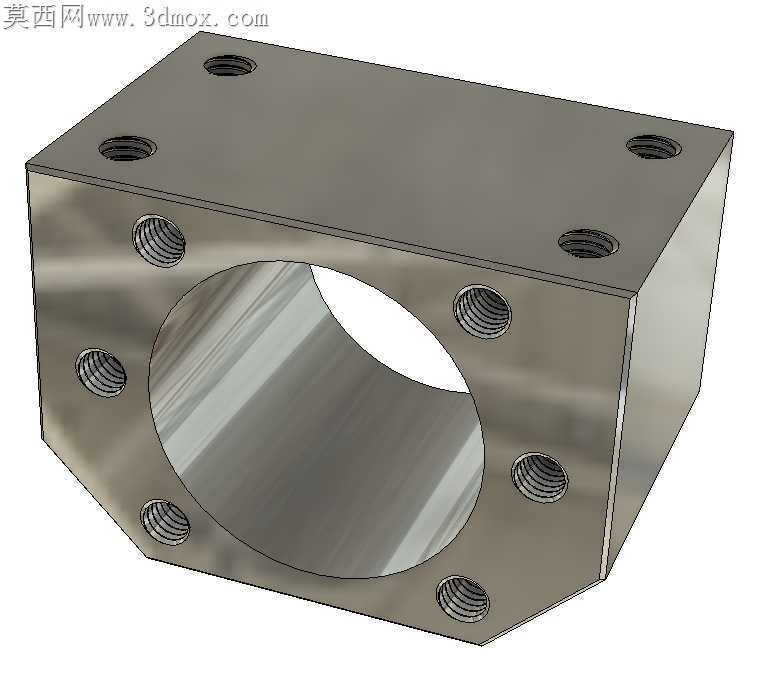

这款球形螺母托架是滚珠丝杠传动系统中的核心支撑连接件，主要应用于数控机床进给轴、自动化直线滑台、精密检测设备位移平台、工业机器人直线运动模组等需要高精度直线传动的场景中，承担着固定滚珠丝杠螺母、传递运动载荷、保障传动同轴度的关键作用，是精密直线传动单元不可或缺的配套结构件。在实际设备运行过程中，滚珠丝杠副将伺服电机的旋转运动转化为直线运动时，螺母会承受轴向的工作载荷与径向的偏载力矩，这款托架通过刚性的本体结构将螺母与运动滑台稳固连接，避免螺母在往复运动中出现松动、偏摆，有效保障传动精度的稳定性，延长丝杠副的整体使用寿命。从功能特性来看，该托架采用一体化方块式切削结构，本体中心开设大直径通孔用于嵌套球形螺母本体，孔位周边均匀分布多组螺纹安装孔，通过螺栓可实现螺母与托架的紧密锁紧，保证螺母与托架无相对位移；托架顶面与侧面的安装孔位则用于将整个托架组件固定在移动工作台上，孔位的位置度经过严格设计，可保证安装后螺母轴线与丝杠轴线、导轨运动方向的同轴度要求，降低传动过程中的卡滞、磨损风险。在设计思路上，这款参数化结构充分考虑了不同规格滚珠丝杠螺母的适配需求，核心安装孔位、中心通孔直径、本体外形尺寸均可通过参数调整快速适配不同直径的DSG系列球形螺母，无需重新开展整体结构设计，大幅提升了系列化传动模组的设计效率；本体边角做了切边处理，在保证结构刚性的前提下缩减了整体安装占用空间，避免在紧凑的设备内部与周边管线、其他结构件产生干涉。从安装边界来看，该托架为规则的近似方块结构，安装时需保证中心通孔轴线与丝杠安装轴线的同轴度误差控制在允许范围内，各安装螺栓需按照对称顺序锁紧，避免本体受力不均产生形变；本体的外形尺寸适配常规规格的线性滑台安装空间，顶部与侧部的安装孔距符合通用传动模组的安装接口标准，可直接替换同规格的常规螺母座使用，无需对现有滑台结构做额外改造。托架整体采用金属材质设计，可承受较大的轴向传动载荷，适配中高速、高负载的直线传动工况，在频繁往复运动的场景下也能保持稳定的支撑性能，有效降低传动过程中的振动与噪音，提升整套设备的运行平稳性。
