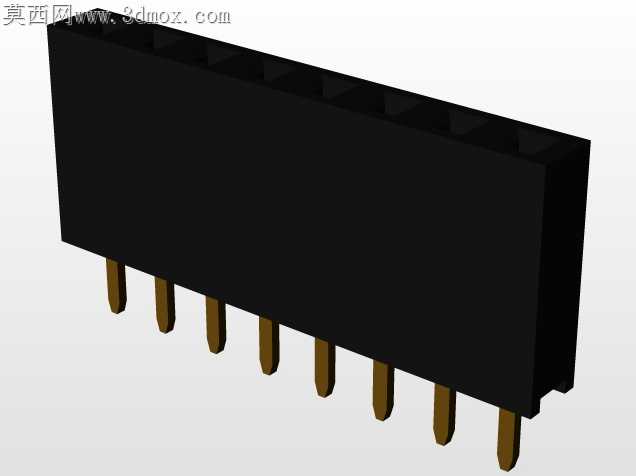

单排直插长针排母电子连接器结构

这款单排长针排母是电子电路互联场景中应用极为广泛的基础连接器件，主要承担板对板、板对线之间的信号与低压电流传输功能，常见于消费电子主板、工业控制板卡、嵌入式开发模块、通讯设备接口等场景中，作为可拆式连接节点，既能够保障电路信号传输的稳定性，也能为模块化组装、后期检修替换提供充足的便利，避免直接焊接带来的拆装损伤问题。从功能特性来看，这款排母采用单排8位孔位设计，每一个孔位对应独立的接触端子，黑色绝缘基座采用耐高温工程塑料注塑成型，具备优秀的绝缘性能与焊接耐温能力，能够适配波峰焊、回流焊等常规电路板焊接工艺，不会在焊接高温下出现基座变形、端子移位的问题；伸出的长针插脚采用铜合金基材表面镀锡处理，既保障了优良的导电性能，也具备不错的抗氧化能力，长期使用不易出现接触不良、信号衰减的问题，插针与基座的结合强度充足，常规插拔操作下不会出现针脚松动、脱落的情况。在设计思路上，这款排母遵循了行业通用的2.54mm标准间距设计，孔位内部采用弹性接触结构，当对应排针插入时，内部弹片会紧密贴合排针表面，保障接触电阻处于极低水平，减少信号传输过程中的损耗；长针设计的考量主要是为了适配不同厚度的电路板安装需求，既可以穿过电路板焊接固定，也可以根据实际组装需求裁剪针脚长度，适配不同的安装高度要求；基座两侧做了平直的定位边，在批量贴片或插件焊接时能够配合治具快速定位，提升组装生产的效率。从安装边界来看，这款排母的整体外形为规整长方体结构，绝缘基座宽度、高度均符合通用排母的尺寸规范，插针伸出基座的长度统一，针脚位置度公差控制在极小范围内，能够顺畅插入对应间距的PCB焊盘孔中，不会出现针脚偏位无法插装的问题；安装后基座底部与电路板表面贴合平整，焊接后焊盘与针脚结合牢固，能够承受常规的插拔力而不会出现基座脱焊、翘起的情况，在-40℃到105℃的常规工作温度区间内，都能保持稳定的连接性能，适配绝大多数民用、工业级电子设备的使用环境要求。
