十字交叉管路水泡管扩散结构设计

在民用供水、水产养殖增氧、小型污水处理曝气、卫浴出水终端这类需要对管路内流体进行分散导出的场景里，这类十字交叉结构的管式扩散部件是很常见的流体导流构件。不同于常规直通管路仅承担介质输送功能，这类扩散结构的核心作用是将垂直主管路内输送的气液混合介质，通过水平支管的侧壁开孔结构均匀分散导出，避免介质集中喷射造成的局部冲击、气泡分布不均问题。

从实际使用场景来看，这类结构常被用在家庭水族箱的增氧管路末端，将气泵输送的空气打散成细密气泡提升溶氧效率；也可用于小型淋浴出水组件的内部导流，让进水在支管段完成初步分散后再从面板出水孔流出，避免出水偏流；在小型污水处理的好氧池曝气支管段，这类结构也能替代部分成本更高的微孔曝气头，在低风压工况下完成基础布气作业。

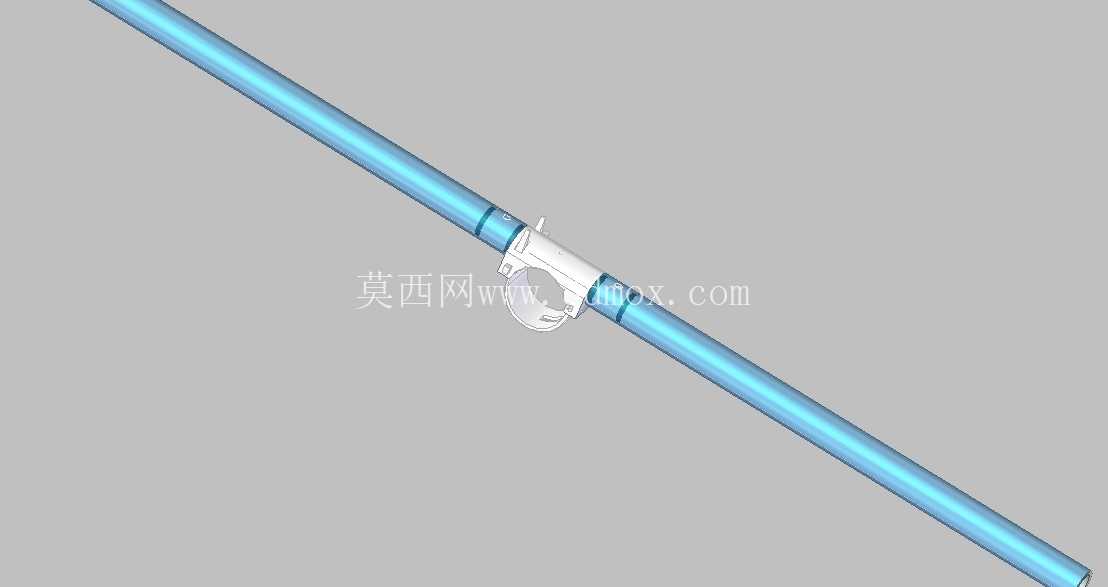

设计这类结构时，首先要明确主管与支管的垂直交叉装配关系，主管为长直圆管结构，承担介质的纵向输送，支管为短圆柱腔体，垂直套接在主管侧壁预设的开孔位置，两者的配合面需要做同轴度约束，避免装配后支管偏斜导致的介质分流不均。支管与主管的连通位置需要做圆滑过渡倒角，减少介质从主管进入支管时的局部阻力损失，避免长期运行后杂质在拐角位置淤积堵塞。

从安装边界来看，主管的外径尺寸需要匹配对应规格的输水/输气软管内径，通常设计时会在主管外壁预留1-2道环形凹槽，用于安装喉箍或者绑扎扎带固定外接管路，防止管路受压脱落。支管的两端为封闭结构，侧壁沿轴向均匀排布多组细小出孔，出孔的孔径通常根据介质特性调整：如果是气液混合介质，孔径控制在0.5-1mm区间避免孔径过大造成气泡合并，孔径过小又容易被水中杂质堵塞；如果是纯液体输送场景，孔径可适当放大到1.5-2mm降低出水阻力。

结构建模过程中，需要重点关注主管与支管的连接强度，两者的连接位置采用一体注塑或者焊接结构时，要在交接位置做圆角补强，避免管路受外力弯折时在交接处出现断裂。支管的两端封盖要和支管本体做同轴设计，封盖的厚度不小于支管壁厚的1.2倍，承受介质压力时不会出现鼓胀变形。整个部件的外形没有多余的突出结构，安装时可以直接将主管段串接在现有管路中，不需要额外调整周边管路的走向，适配性较强。

实际选型时需要注意，这类扩散结构的主管长度要根据安装空间预留足够的管路插接余量，通常两端各预留3-5倍管径的直管段，保证和外接管路连接的密封性；支管的长度要根据扩散覆盖范围确定，比如水族箱使用场景下，支管长度略小于缸体内径即可，保证气泡可以覆盖整个缸体宽度。流体通过该结构时，首先从主管上端流入，到达与支管连通的位置时，部分介质通过连通口进入支管腔体，在支管腔体内完成压力均衡后，从侧壁的各个出孔均匀流出，形成均匀的扩散流态，相比直接在主管上开孔的结构，这种带独立扩散腔的设计可以让各个出孔的流量差控制在10%以内，避免近端出孔流量大、远端出孔流量小的问题。

建模时还要考虑加工工艺的可行性，如果采用塑料注塑成型，要保证所有结构的拔模斜度符合注塑工艺要求，出孔的方向要和脱模方向一致，避免侧向抽芯结构增加模具成本；如果采用金属材质机加工制作，支管和主管的连接位置要预留焊接坡口，保证焊接后的连接强度和密封性。整个结构的壁厚要保持均匀，避免壁厚差异过大导致注塑时出现缩痕，或者焊接时出现焊穿、虚焊问题。
