双孔弯臂式传动连接曲柄结构

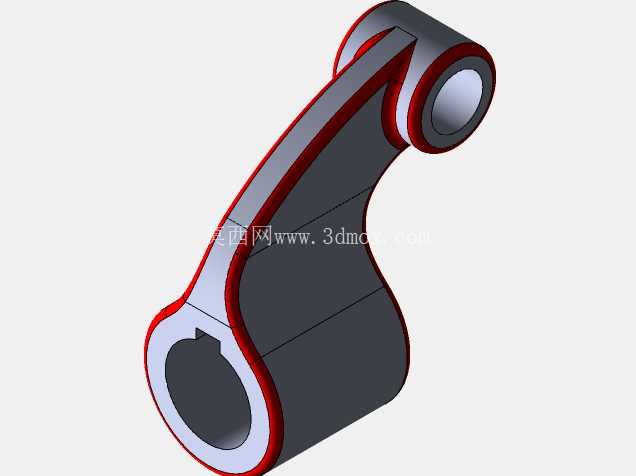

该零件属于机械传动系统中的铰接传动构件，整体为弯臂式异形结构，两端设置同轴度要求严格的铰接孔位，其中下端孔内加工有键槽结构，用于和传动轴实现周向固定，传递扭矩载荷，上端孔为光孔结构，用于和配套的销轴、连杆部件形成转动副，实现动力的变向传递。从实际应用场景来看，这类弯臂曲柄常出现在压力机的曲柄滑块机构、轻工机械的往复进给机构、农用机械的传动连杆组中，工作过程中需要承受周期性的交变弯曲应力与扭转应力，因此结构设计时在臂身与两端孔的衔接位置做了大圆弧过渡处理，避免应力集中导致的疲劳断裂问题。

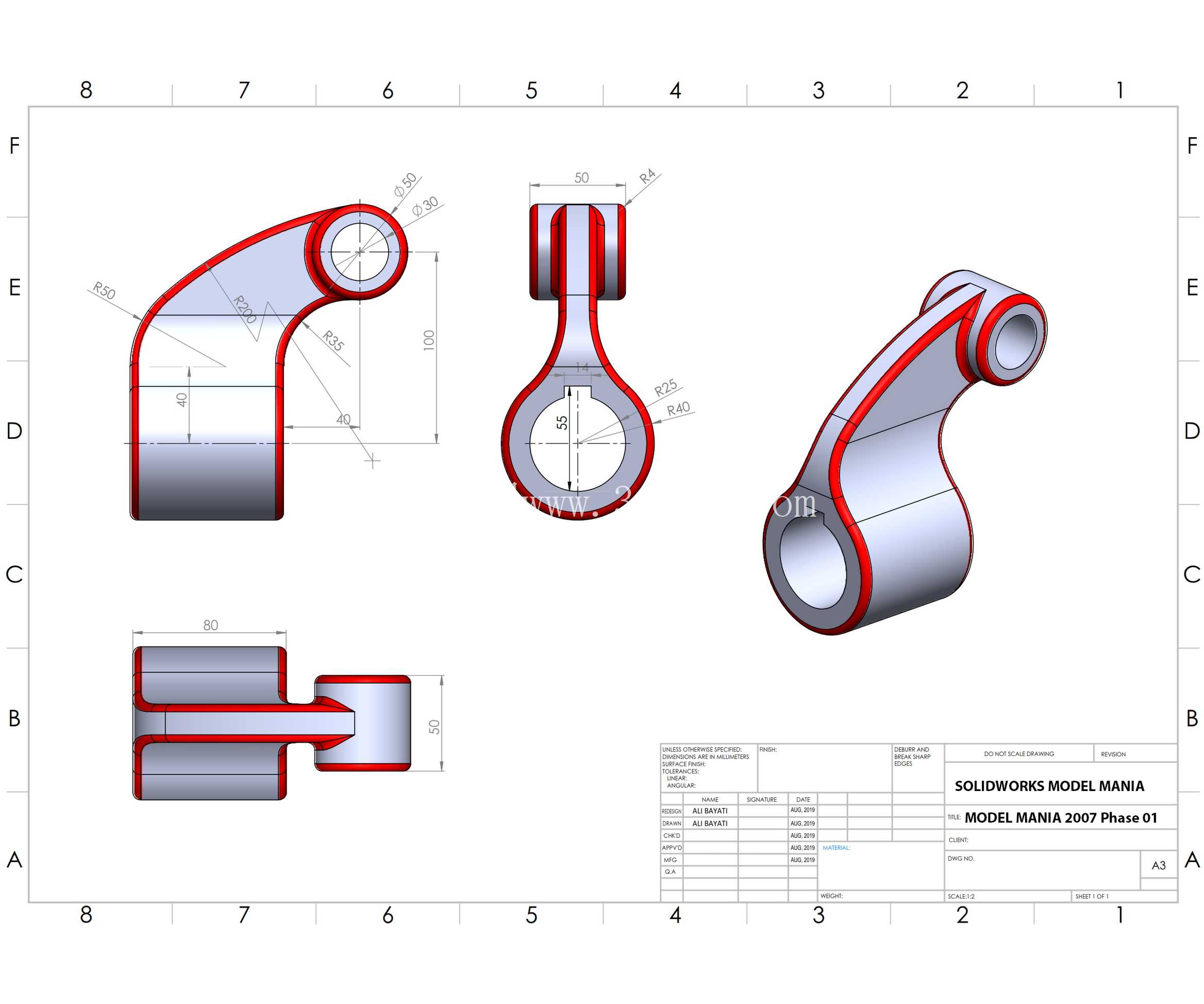

设计过程中首先需要确定两端铰接孔的中心距，这个参数直接决定了从动部件的行程范围，孔位的平行度公差需要控制在IT7级以内，否则装配后会出现运动卡滞、磨损加剧的问题。下端带键槽的孔位，键槽的对称度公差需要和孔的轴线保持一致，确保和轴装配后键的受力均匀，不会出现偏载挤压失效。臂身的截面采用变厚度设计，靠近下端受力较大的位置截面厚度更大，向上逐渐过渡到均匀厚度，在保证整体结构刚度的前提下尽可能降低零件自重，减少运动过程中的惯性冲击。两端孔的端面都做了凸台设计，一方面是为了减少和配合件的接触摩擦面积，降低装配时的平面度加工要求，另一方面也能增强孔口的结构强度，避免销轴反复挤压造成孔口变形。

从安装边界来看，零件装配后做定轴摆动运动，臂身的外轮廓曲线是按照运动包络线设计的，摆动过程中不会和周边的机架、护罩等部件发生干涉，设计建模时需要反复校核极限摆动角度下的空间间隙，预留至少2mm的安全间隙，避免加工误差、装配误差导致的运动碰撞。零件的材质一般选用45号钢或者40Cr调质处理，表面做发黑或者喷丸处理提升疲劳强度，孔位的内表面需要做磨削加工，表面粗糙度达到Ra1.6以下，和销轴配合后可以减少磨损，延长部件的维护周期。这类曲柄零件在建模时需要重点关注过渡曲面的连续性，臂身的曲面和两端圆柱面的衔接要做到G1连续，避免数控加工时出现刀痕突变，同时也能减少应力集中的风险。在实际选型替换时，需要重点核对两端孔的直径、中心距、键槽尺寸这几个核心安装参数，只要这几个参数匹配，臂身的外形可以根据安装空间做适配调整，不会影响传动功能的实现。
