工业卧式偏心块式振动电机结构设计

做振动类设备结构设计快十二年，经手的振动电机选型、改型案例少说有上百套，这次做的这款卧式振动电机结构，是针对建材、矿山、粮食加工这类常规振动设备配套需求做的通用化设计，没有走小众特殊工况的定制路线，核心是兼顾安装通用性、激振力可调性和长期运行的结构可靠性。

先从实际应用场景说，这类振动电机最常配套的设备包括振动给料机、小型振动筛、料仓振动破拱装置、振动输送机、混凝土振动台，还有小型铸造线的振动落砂机，覆盖的工况从粮食加工的轻载低幅振动，到砂石筛分的中载连续振动，再到料仓破拱的间歇冲击振动，所以设计之初就没有把参数卡得太死，预留了足够的调整空间。实际使用中，振动电机和普通驱动电机的核心区别是，它本身就是激振源，不需要额外搭配偏心传动机构，通电后靠转子两端的偏心块旋转产生的离心力形成定向激振力，直接带动配套设备做受迫振动，省去了中间传动环节的能量损耗和结构冗余，这也是现在中小型振动设备优先选一体式振动电机的核心原因。

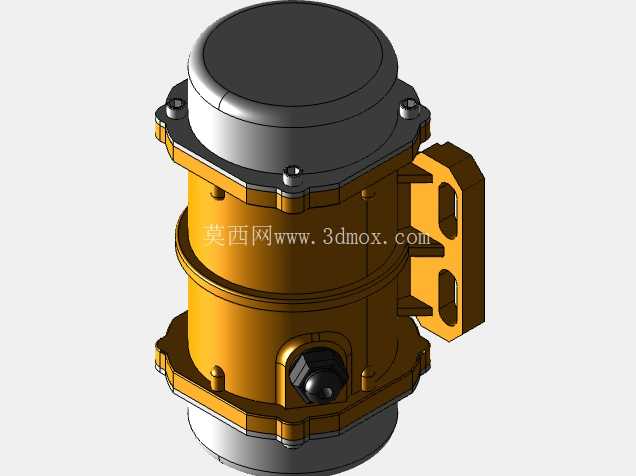

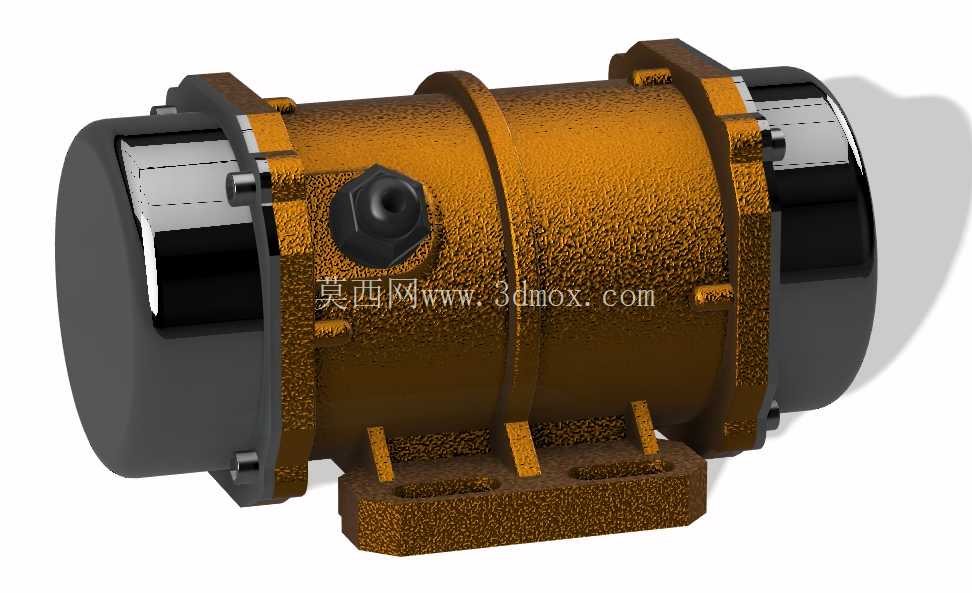

从功能特性上看，这款卧式结构的振动电机采用两端偏心块布局，转子轴两端各安装一组可调偏心块，外侧的偏心块可以沿轴端的定位卡槽调整角度，通过改变两块偏心块的重合夹角，就能在额定激振力范围内实现0到100%的无级调节，不需要更换零件，现场调试的时候只需要拆开两端的防护罩，松开偏心块的锁紧螺栓，调整到对应角度后重新锁紧即可，适配不同工况对振幅、激振力的需求。比如给料工况需要大振幅低频率，就把偏心块夹角调小，增大偏心质量矩；筛分精细物料需要小振幅高频率，就把夹角调大，降低偏心质量矩，调试逻辑非常直观，现场运维人员不需要专门培训就能操作。机身壳体采用一体化铸铁铸造成型，不是拼接式焊接结构，因为振动设备长期承受交变载荷，焊接结构的焊缝位置很容易出现疲劳开裂，一体化铸造的壳体刚性更好，应力分布更均匀，能承受长期高频振动带来的载荷冲击，壳体表面做了橘纹喷塑处理，比普通喷漆的耐磨性更好，在粉尘大的矿山、建材车间里也能抵御一定的颗粒冲刷，不会轻易出现漆层脱落、壳体锈蚀的问题。

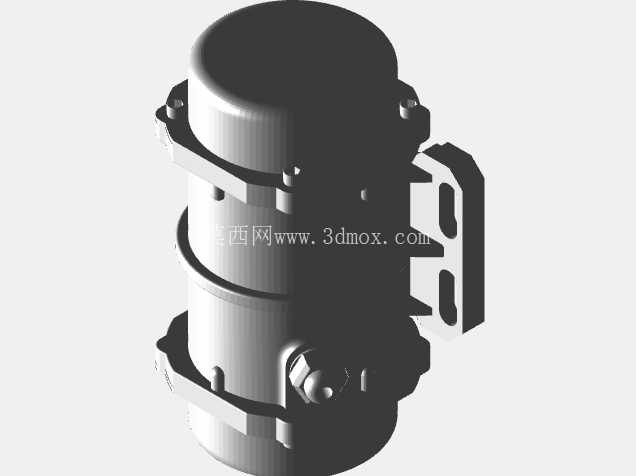

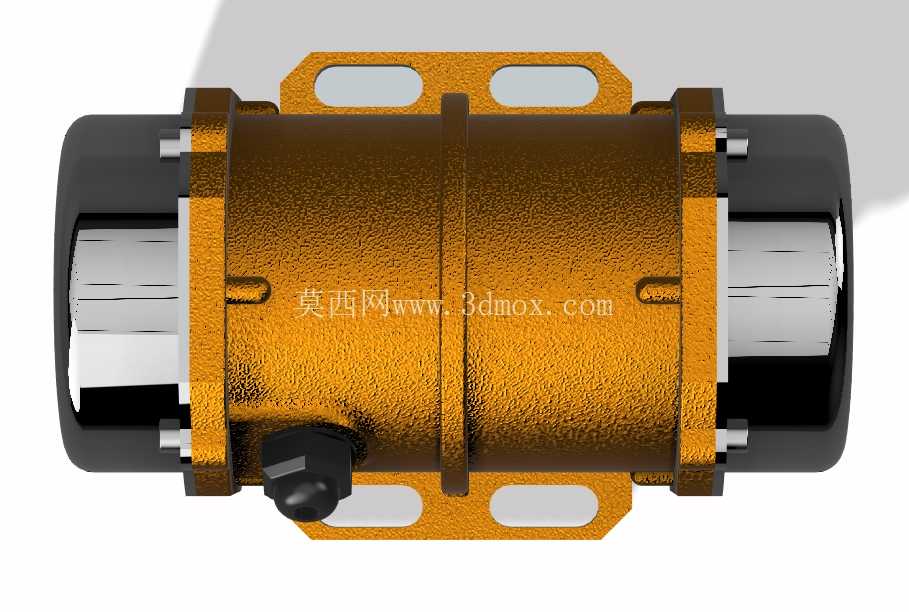

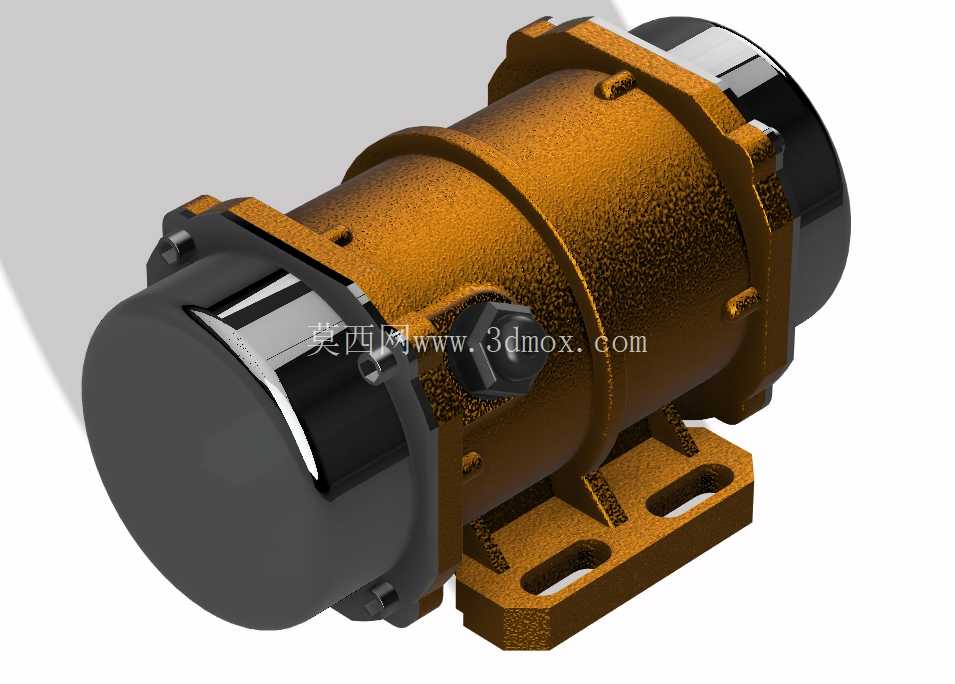

安装结构上，这款电机采用卧式底脚安装，底部的安装座和壳体是一体铸造成型的，不是后期焊接上去的，两个安装脚各开了两个长条形安装孔，孔距做了通用化设计，适配市面上多数同功率段振动电机的安装尺寸，用户替换旧电机的时候不需要重新在设备底座上打孔，直接对准原有孔位锁紧螺栓就能用，降低替换成本。安装孔做成长条形是为了预留一定的调整余量，现场安装的时候如果底座加工有微小误差，不需要扩孔就能顺利对位，同时长孔也能抵消一部分振动带来的位移余量，避免螺栓长期受剪切力断裂。接线盒设置在机身侧面的居中位置，采用防水密封结构，接线口预留了标准的电缆格兰头安装位，能适应户外、潮湿多尘的工况，避免粉尘、水汽进入接线腔造成绝缘故障。两端的轴承选用大游隙振动设备专用轴承，比普通电机轴承的径向游隙大2到3组，因为振动电机运行时轴系会承受持续的径向交变载荷，大游隙轴承能更好地适应轴的微小挠曲变形，避免轴承过早出现点蚀、卡滞，轴承外侧设计了迷宫式密封结构，搭配防尘密封圈，能有效阻挡外界的粉尘进入轴承腔，延长润滑脂的使用寿命，日常维护只需要按周期从注油孔补充润滑脂即可，不需要频繁拆解轴承端盖。

设计思路上，我没有刻意追求紧凑化的小体积，而是优先保证结构强度和散热性能，机身外壳沿轴向设计了一圈加强筋，既提升了壳体的刚性，也增大了外壳的散热面积，因为振动电机运行时除了本身的电磁发热，偏心块旋转带来的载荷也会让轴承、绕组的温升比普通电机高，足够的散热面积能保证电机在连续运行时绕组温度控制在绝缘等级允许的范围内，避免过热烧损。两端的偏心块做了倒角处理，不是直角结构，一方面是减少旋转时的风阻和噪声，另一方面也避免应力集中，防止偏心块长期受离心力作用出现开裂。偏心块的锁紧结构采用双螺母防松搭配止动垫圈，因为振动环境下普通单螺母很容易因为微幅振动出现松脱，一旦偏心块移位或者脱落，会导致激振力失衡，严重时甚至会烧坏电机或者损坏配套设备，双螺母加止动垫圈的结构能在长期振动下保持锁紧力可靠。端盖和壳体的连接采用内六角圆柱头螺栓，螺栓头沉在端盖的沉孔内，不会突出在外，避免安装或者运输过程中磕碰损坏螺栓头，同时端盖和壳体的结合面做了密封槽，安装O型密封圈，防止漏油和粉尘进入电机内部。

从安装边界尺寸来看，这款电机的轴向总长度控制在同功率段产品的常规范围内，不会因为两端偏心块和防护罩的结构突出过多，导致配套设备的安装空间不足；机身的外径尺寸也做了通用化匹配，和市面上主流的1.1kW到2.2kW段卧式振动电机的外径保持一致，用户替换时不会出现机身和周边结构干涉的问题。底部安装脚的高度做了优化，保证接线盒的底部距离安装底座有足够的间隙，方便电缆布线和接线操作，不会出现电缆弯折半径过小的问题。两端的防护罩采用冲压钢板成型，厚度不低于2mm，足够的强度能防止运行过程中有异物碰到旋转的偏心块，同时防护罩上开了密集的通风孔，不影响两端轴承部位的散热，防护罩和端盖的连接采用快拆式螺栓，日常调整偏心块的时候不需要完全拆下螺栓，拧松后就能把防护罩转开，操作更方便。

实际选型的时候，需要注意的是这款电机的激振力方向是沿垂直于安装脚平面的方向，如果需要调整激振方向，只需要调整电机的安装角度即可，不需要改动电机本身的结构。另外，安装时必须使用8.8级以上的高强度螺栓配防松垫圈，因为普通螺栓在长期振动下很容易断裂，安装完成后首次运行8小时需要重新紧固一次安装螺栓，之后每运行100小时检查一次螺栓紧固情况，这是振动设备安装的常规要求，也是保证设备长期可靠运行的必要操作。绕组采用F级绝缘结构，能适应最高155℃的工作温度，满足多数工业场景的环境温度要求，即使在夏季露天工况下运行，也不会因为环境温度高导致绝缘快速老化。转子做了严格的动平衡校正，因为振动电机本身是靠偏心质量产生激振力，但除了设计需要的偏心质量外，转子本身的剩余不平衡量必须控制在标准范围内，否则会产生额外的杂向振动，导致电机运行噪声增大、轴承寿命缩短，所以设计时对转子的动平衡精度做了更高的要求，保证运行时除了设计方向的激振力外，不会有多余的径向窜动。
