汽车传动系统带法兰连接轮毂轴座结构

　　该结构属于汽车传动与行走系统的核心连接部件，主要应用于商用车、重载乘用车的轮端动力传递场景，承担半轴输出扭矩向轮毂传导、同时约束车轮径向与轴向跳动的核心作用，在车辆行驶过程中需要持续承受交变扭矩、路面冲击载荷以及制动过程产生的轴向反力，是保障轮端传动可靠性的关键承载构件。从结构设计逻辑来看，该部件采用阶梯轴与一体式法兰盘的组合构型，靠近传动端的轴段为光滑圆柱面，用于匹配轴承内圈实现旋转支撑，轴肩位置做了圆角过渡处理，可有效降低应力集中系数，避免长期交变载荷下出现疲劳裂纹。

　　法兰端采用周向均布的螺栓孔设计，孔位沿法兰端面整圈排布，可通过高强度螺栓与轮毂轴承单元、制动盘实现刚性连接，均布的孔位设计能够让连接面的压紧力均匀分布，避免局部应力过大导致的连接松动或者法兰面变形。法兰盘与轴身的衔接位置做了加厚过渡处理，该区域是扭矩传递过程中应力最高的部位，加厚设计可提升截面抗弯模量，匹配大扭矩输出工况下的强度需求。从安装边界来看，该部件的轴段直径与法兰外径形成明确的尺寸梯度，轴段长度匹配轮端轴承的安装宽度，装配时轴端可穿过轮毂中心孔，通过轴端锁紧结构实现轴向定位，法兰端面的平面度要求控制在合理公差范围内，保证与制动盘、轮毂结合面的贴合度，避免高速旋转时出现端面跳动引发的制动抖动问题。

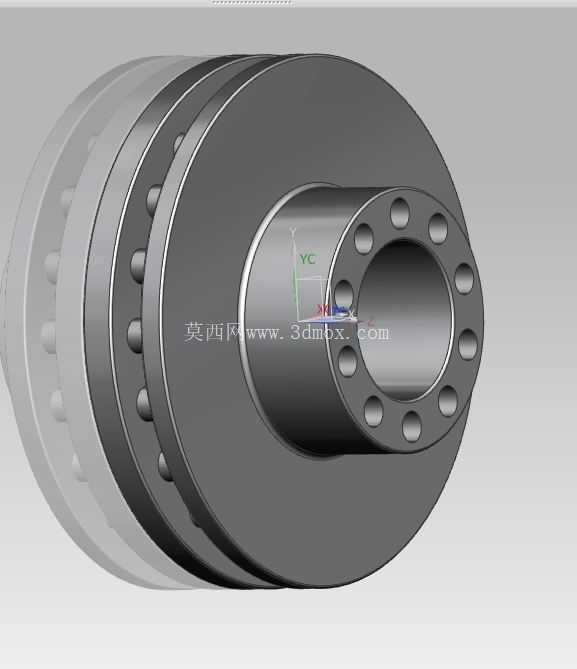

　　部件外侧的多层阶梯凸缘结构，一方面用于匹配轮端密封件的安装位，形成多道密封屏障阻挡泥水、粉尘进入轴承腔体，另一方面可作为制动盘的径向定位基准，保证制动盘与旋转轴线的同轴度，减少制动过程中的偏磨现象。在实际工况适配中，该结构的尺寸设计需要匹配对应车型的轮距参数、轴承规格以及制动盘安装尺寸，法兰盘上的螺栓孔分度圆直径需要与轮毂、制动盘的安装孔位完全匹配，轴段的表面粗糙度需要满足轴承压装的工艺要求，避免过盈量不足导致的轴承跑内圈问题。设计过程中需要重点校核法兰根部的扭转强度、螺栓孔的挤压强度以及轴肩位置的疲劳寿命，针对车辆满载、紧急制动、极限转向等多工况下的载荷谱进行仿真验证，确保部件在全生命周期内的结构可靠性。

　　该类部件的建模过程需要严格控制各回转面的同轴度公差，周向螺栓孔的位置度公差需要满足装配互换性要求，过渡圆角的尺寸不能随意简化，否则会直接影响后续有限元分析的应力计算结果，无法真实反映部件的实际承载能力。
