汽车前悬架与盘式制动器集成结构

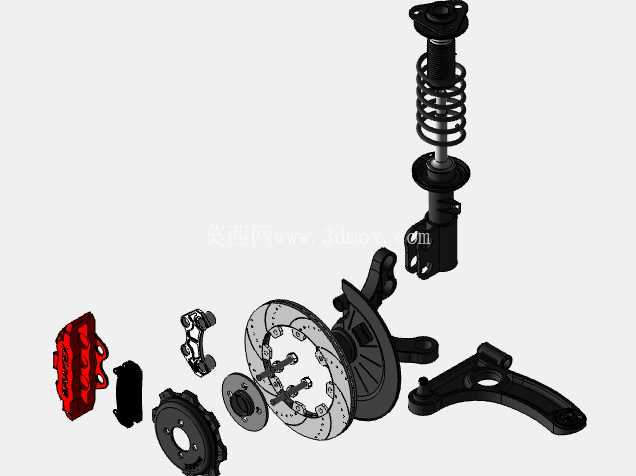

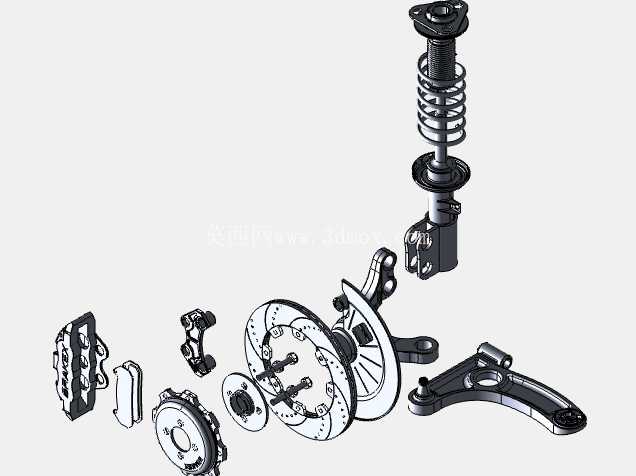

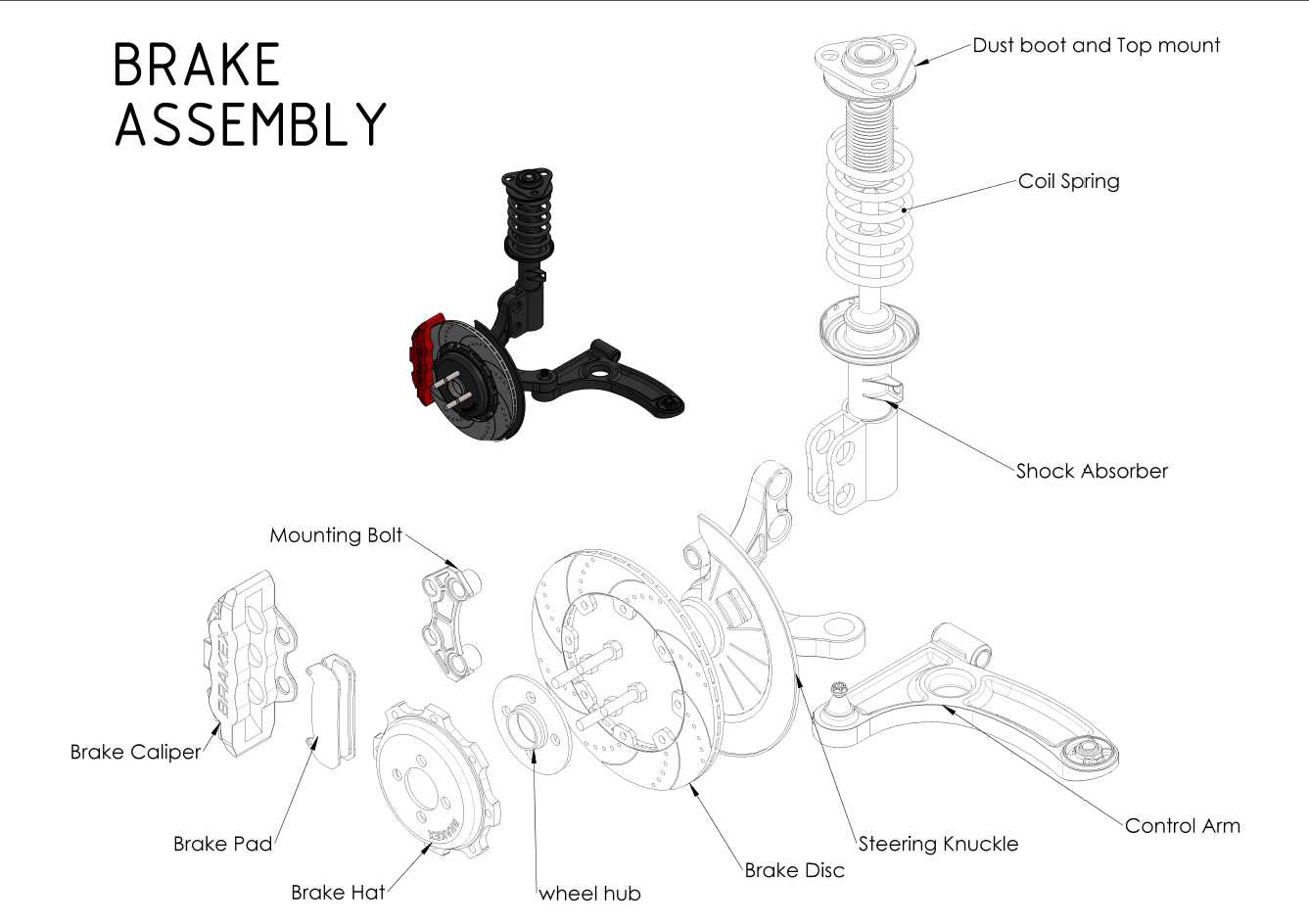

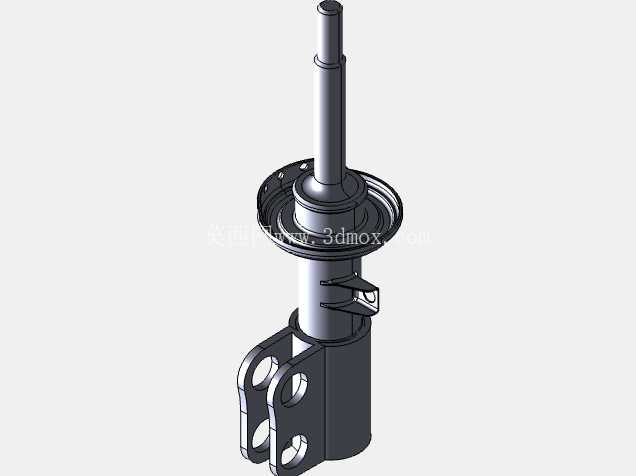

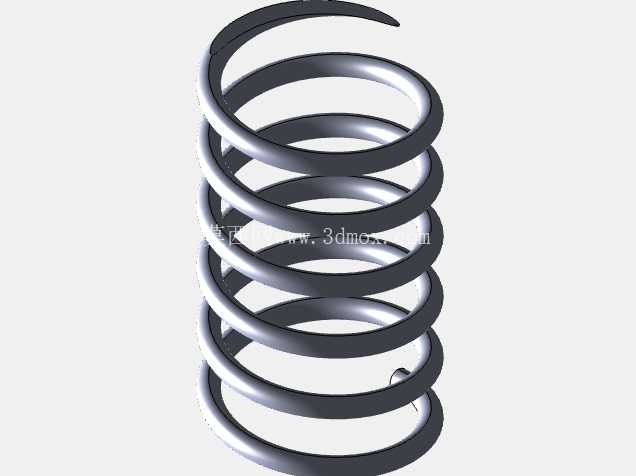

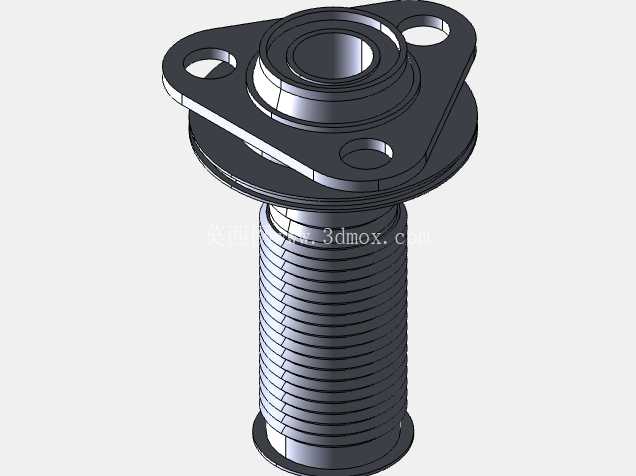

　　这套集成结构覆盖乘用车辆前桥单侧的行驶承载与制动功能模块，将麦弗逊式悬架的弹性支撑、转向连接功能与浮钳式盘式制动器的减速制动功能做了一体化结构整合，在整车底盘布局中承担前轮承载、路面冲击过滤、转向动作传递、行车制动减速的多重作用，是前置前驱车型前桥底盘的核心组成单元。从结构设计逻辑来看，整套组件以转向节为核心连接枢纽，上端通过减震器塔顶与车身轮拱内侧的安装座固定，减震器总成外侧套置螺旋弹簧，弹簧上下端分别抵靠塔顶安装座与减震器筒身的弹簧托盘，既承担车身垂直载荷的传递，又能通过减震器内部的阻尼结构过滤路面颠簸带来的往复振动，减震器顶部的防尘罩与顶胶集成结构，既可以阻挡泥水灰尘进入减震器活塞杆的密封区域，又能缓冲减震器与车身连接位置的硬接触冲击，降低行驶过程中的底盘异响概率。

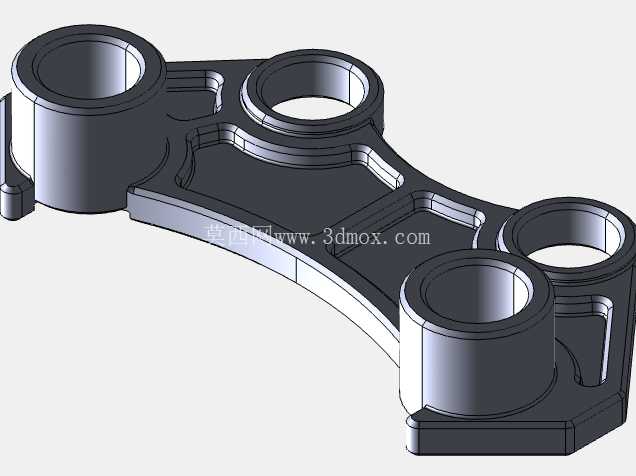

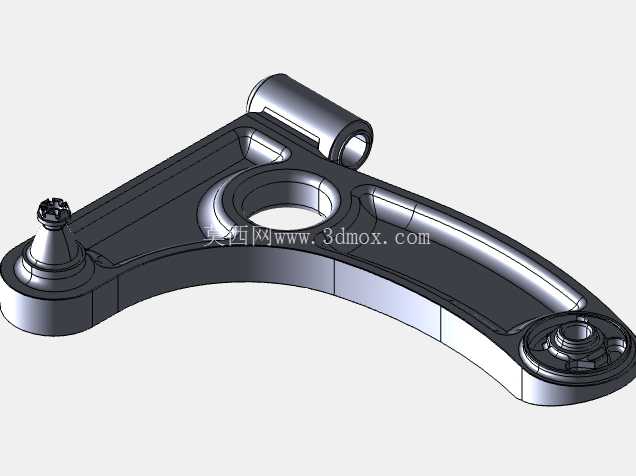

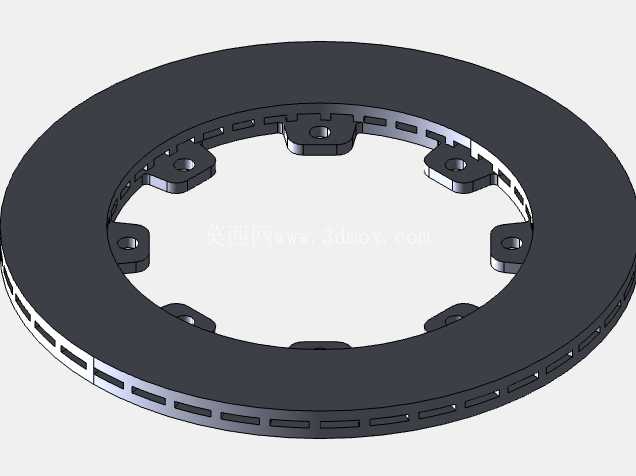

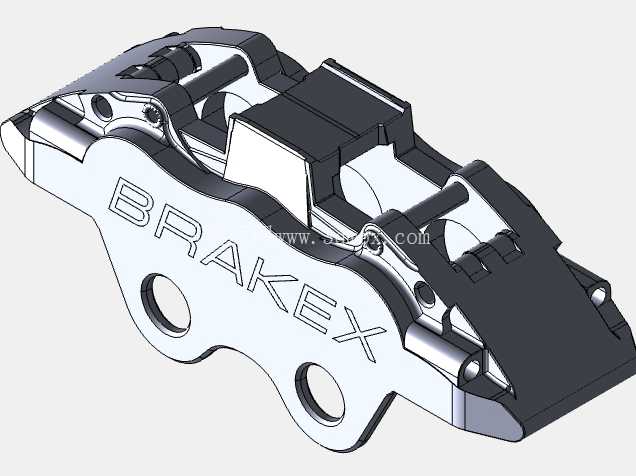

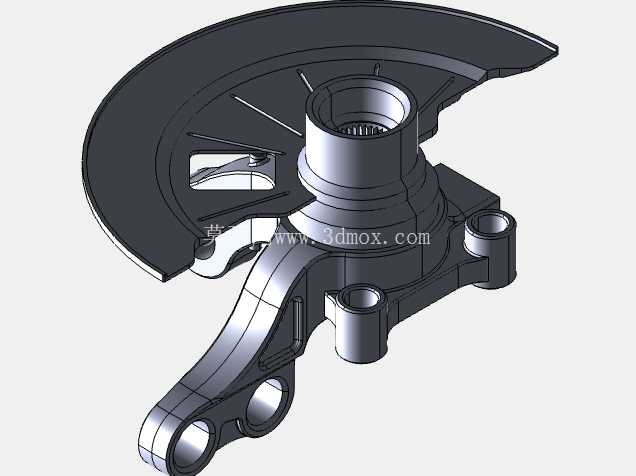

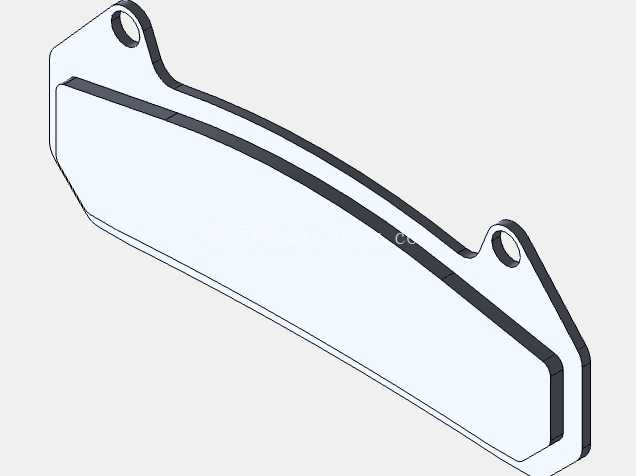

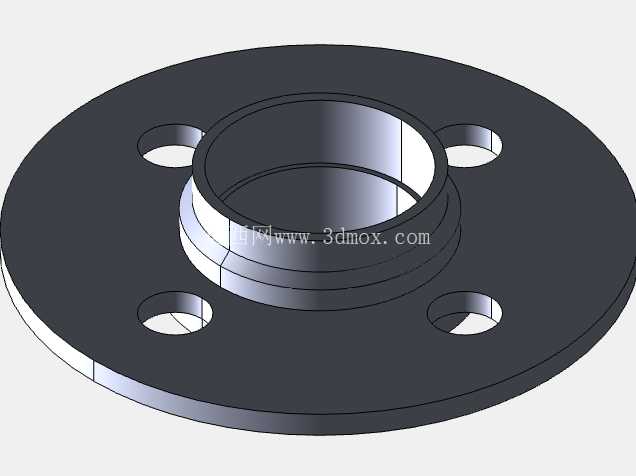

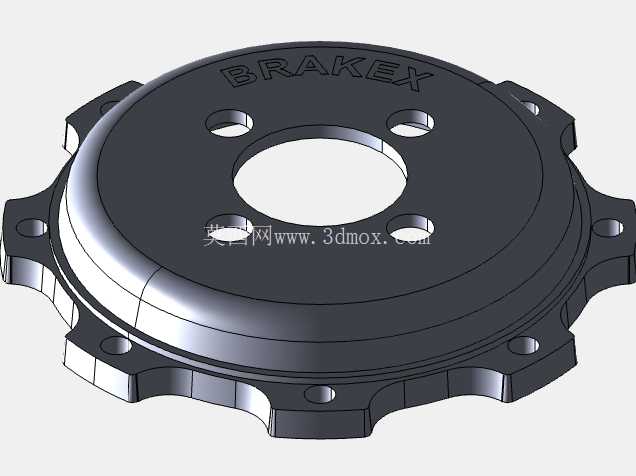

　　转向节的下侧通过控制臂与副车架连接，控制臂两端的橡胶衬套可以在传递纵向、横向载荷的同时，允许悬架在压缩、拉伸行程中存在小幅度的转动自由度，匹配减震器的摆动行程，保证车轮跳动时的定位参数维持在设计区间内，避免出现轮胎异常磨损、转向回正力异常的问题。转向节上集成了制动器的安装接口，制动盘通过中心定位孔与轮毂单元配合，随车轮同步转动，制动卡钳通过两颗安装螺栓固定在转向节的卡钳支架上，卡钳内部的活塞在制动液压力推动下，会推动两侧的制动片夹紧制动盘的摩擦面，通过摩擦力矩让制动盘减速，进而实现车轮的减速动作，制动片背板上设置有减震消音片，能够降低制动过程中摩擦振动带来的高频异响，制动盘采用通风式结构设计，内部的散热筋可以在车辆行驶过程中通过气流带走制动摩擦产生的热量，避免长时间制动导致的摩擦片热衰退问题。

　　安装边界层面，减震器塔顶的安装孔位采用三螺栓均匀分布设计，适配多数A级乘用车型的轮拱安装座标准间距，控制臂外端球销的锥面角度、安装螺纹尺寸符合通用乘用车底盘件的接口规范，制动卡钳的安装跨距、制动盘的有效摩擦半径参数匹配16-17寸轮毂的装配空间，整套结构在车轮上下跳动的全行程内，不会与轮毂内侧、轮拱内衬、转向拉杆发生运动干涉，转向过程中，转向节随拉杆拉动绕减震器主销轴线转动，最大转角可以满足车辆最小转弯半径的设计要求，制动管路的布置位置避开了悬架运动的摩擦区域，预留有足够的长度余量，避免悬架拉伸时扯断制动油管。

　　在实际装车应用中，这套结构的各部件匹配度直接影响车辆的行驶质感与制动安全性，弹簧刚度与减震器阻尼的匹配需要经过多轮调校，既要保证过弯时的侧倾控制能力，又要兼顾颠簸路面的乘坐舒适性，制动卡钳的活塞直径、制动片的摩擦面积需要匹配车辆的整备质量，保证百公里时速下的制动距离满足安全法规要求，各连接螺栓的拧紧力矩需要严格按照工艺要求执行，关键受力位置还需要涂抹螺纹锁固胶，避免长期行驶振动导致的螺栓松动问题。建模过程中对各部件的配合间隙做了精准还原，比如制动片与制动盘之间的单侧预留间隙、减震器活塞杆的运动行程、控制臂衬套的压缩量都参考了实际量产部件的参数，各部件的装配关系完全按照实车装配顺序设置，可直接用于底盘结构教学、改装方案验证、零部件逆向开发的参考场景，能够帮助结构设计人员快速理解前悬架与制动器的集成逻辑，减少前期方案设计时的接口匹配错误。
