简易起重装置动滑轮支撑销轴结构

　　这款轴类零件是为简易手动起重葫芦的动滑轮组配套设计的支撑销轴，主要应用在小型起重作业场景中，比如车间内轻型设备移位、小型仓储货物吊装、户外临时轻型重物起吊这类额定载荷不超过25kN的作业工况，作为动滑轮的核心承载支撑部件，承担滑轮转动过程中的全部径向载荷，同时保证滑轮转动过程中不会出现轴向窜动，维持起重绳索的运行轨迹稳定。从结构设计来看，整体采用阶梯轴构型，中间段为大直径承载段，直径匹配动滑轮的内孔安装尺寸，两端为小直径的安装定位段，用来嵌入滑轮两侧的支架安装孔内，实现销轴的径向定位，其中一端的轴肩位置加工有环形卡槽，用来配套轴用挡圈完成轴向限位，避免销轴在受载过程中从支架孔内脱出，保障作业过程中的结构可靠性。

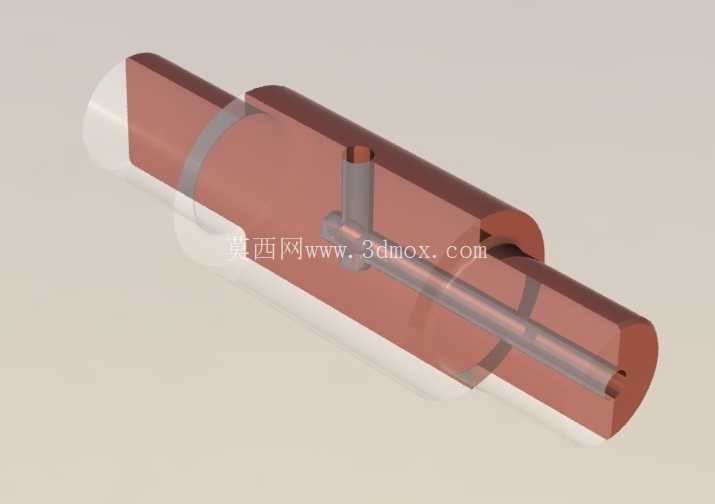

　　零件表面加工有两个直径7mm的径向通孔，这两个孔是润滑通道，在销轴装入滑轮内孔后，可以通过这两个孔向销轴与滑轮内孔的滑动摩擦面加注润滑脂，降低滑动摩擦面的磨损速率，延长部件的维护周期，这一设计是针对这类无内置轴承的简易滑轮结构专门设置的，因为这类低成本简易起重装置不会配置滚动轴承，完全依靠轴与孔的滑动配合实现滑轮转动，润滑是否充分直接决定了部件的使用寿命和操作顺畅度。

　　从安装边界来看，两端定位段的直径与支架安装孔为间隙配合，装配时可以直接敲入或者压入支架孔内，不需要额外的紧固件连接，中间大直径段的长度与滑轮的轮毂宽度匹配，装配后滑轮可以在中间段灵活转动，不会出现卡滞，径向润滑孔的位置设置在中间承载段的载荷作用区，加注的润滑脂可以直接覆盖主要摩擦接触面，不会出现润滑死角。在实际使用过程中，这类销轴需要承受起吊重物带来的交变径向载荷，所以结构设计上在轴径变化的位置做了圆角过渡处理，避免应力集中导致的轴段断裂，同时整体采用铜质材料加工，自身具备一定的自润滑特性，配合润滑孔加注的润滑脂，可以在无频繁维护的情况下保持较长时间的顺畅转动。

　　这类简易起重装置的动滑轮支撑销轴，不同于重型起重设备的滑轮轴，不需要配套复杂的密封结构和轴承组件，结构简单可靠，加工难度低，维护方便，非常适合小载荷、低使用频率的临时起重场景，设计过程中充分考虑了工况的实际需求，没有冗余的结构设计，所有结构特征都服务于承载、定位、润滑三个核心功能，在保证结构强度满足额定载荷要求的前提下，尽可能简化加工工序，降低制造成本，同时兼顾使用过程中的维护便利性，不需要复杂的工具就可以完成润滑加注和部件拆装。
