阶梯式带键槽传动连接轴结构

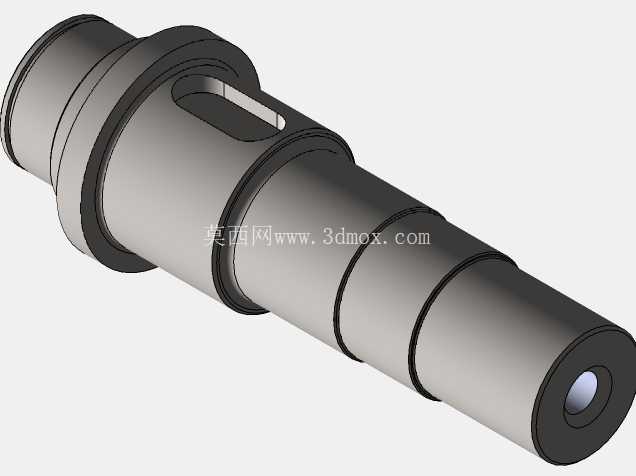

　　这类阶梯轴在常规传动系统里承担扭矩传递、回转支撑的核心作用，常见于中小型减速机输出端、机床进给机构、压铸模具配套的抽芯传动单元、输送线驱动辊组等场景，不同轴段的直径差是为了匹配不同安装位的轴承、传动轮、锁紧件的装配需求，避免装配时零件过盈量过大或者定位失效。从结构上看，轴身设置的多道阶梯台肩，每一处台肩的端面都承担轴向定位功能，对应安装的深沟球轴承、传动齿轮或者同步带轮，可通过台肩实现轴向位置的硬限位，不需要额外加装过多轴套来调整间隙，能减少装配时的累计误差。

　　轴身上开设的键槽为普通平键安装位，键槽的宽度、深度都遵循常规传动扭矩匹配的设计逻辑，对应传递额定扭矩工况下，平键侧面承受挤压应力，不会出现键槽侧壁压溃的失效情况，键槽的长度覆盖对应安装传动件的轮毂宽度，保证扭矩传递时受力均匀，不会出现应力集中在键槽端部的问题。轴的一端设置内凹中心孔，是加工时的工艺定位基准，外圆磨床加工各段轴颈时，可通过两端中心孔装夹定位，保证各段轴颈的同轴度公差控制在合理范围内，避免装配后轴回转时出现径向跳动，影响传动平稳性。各段轴颈的表面粗糙度根据配合需求做了差异化设计，与轴承内圈配合的轴段粗糙度要求更高，与密封件接触的轴段会做相应的表面硬化处理，避免长期运转后密封件磨出沟槽导致漏油。

　　安装边界上，轴的最大直径段对应轴承安装位的孔径，相邻轴段的直径差控制在合理范围，方便装配时零件从轴端依次推入，不会出现台阶过大导致零件无法套入的问题，轴的总长度适配对应安装腔的轴向空间，两端预留的锁紧件安装位置，可通过圆螺母或者轴用挡圈实现轴向锁紧，防止轴运转时出现轴向窜动。设计这类轴的时候，首先要核算传递的额定扭矩，根据扭矩确定最小轴径，再依次根据安装零件的内孔尺寸确定各段轴径，台肩的高度要满足对应零件的定位需求，同时不能过高导致零件拆卸困难，键槽的位置要避开轴上应力集中的区域，比如轴径变化的过渡圆角处，避免长期交变载荷下键槽端部出现疲劳裂纹。

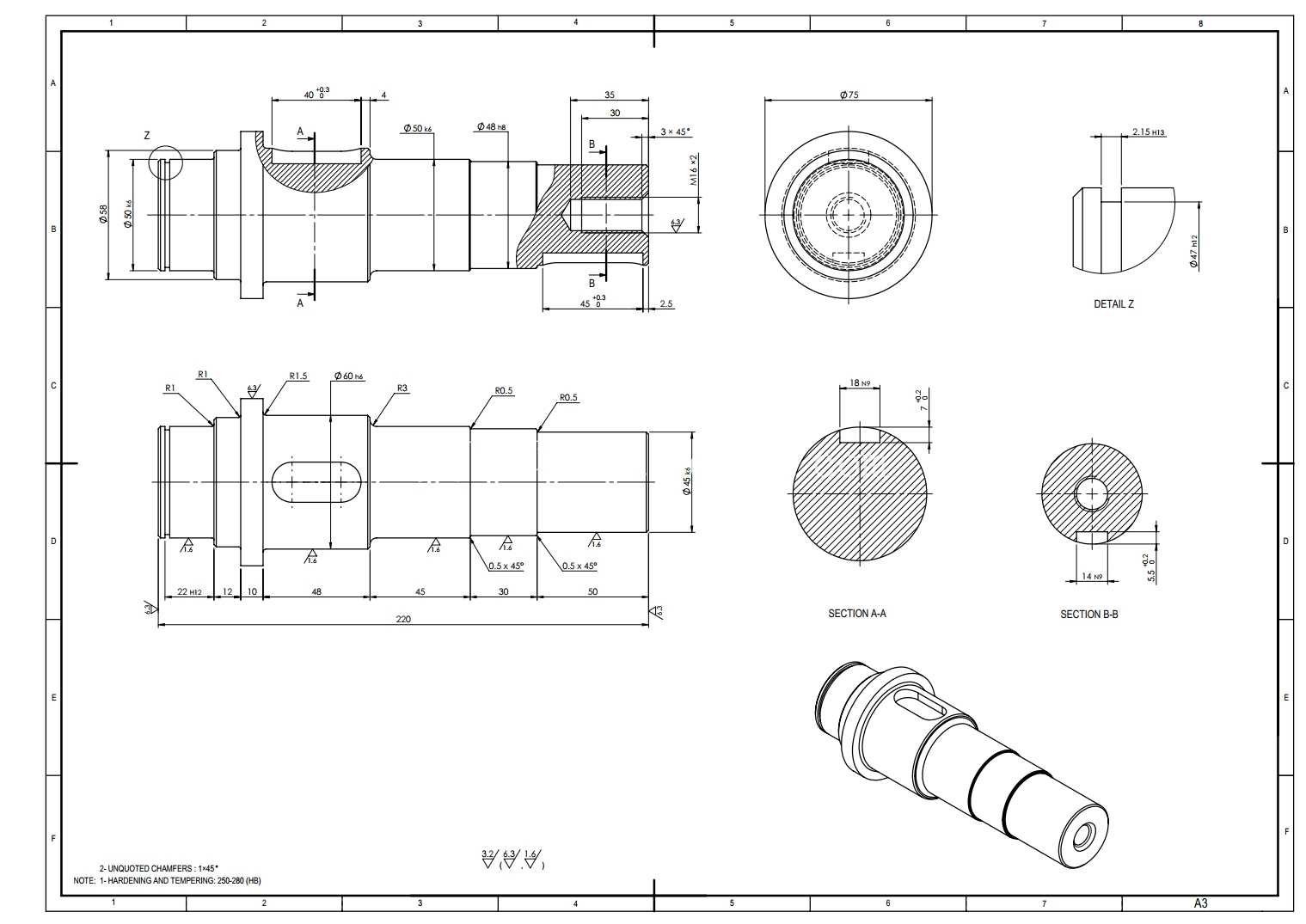

　　过渡圆角的半径也有讲究，不能太小导致应力集中系数过大，也不能太大导致对应安装零件的倒角无法贴合台肩端面，出现定位不准的问题。实际应用中，这类轴如果用在压铸模具的抽芯机构里，会连接抽芯滑块与驱动油缸，通过轴的回转或者直线运动带动抽芯动作，轴的表面会做相应的氮化处理，提高表面硬度，抵抗铝液飞溅带来的磨损；如果用在减速机传动链里，轴上会安装齿轮，通过键连接传递扭矩，两端轴承位的公差采用k6过渡配合，保证轴承内圈与轴颈同步回转，不会出现跑内圈的失效情况。轴的轴向尺寸链计算时，要考虑各安装零件的宽度公差、轴承的轴向游隙、锁紧件的压缩量，保证装配后轴的轴向窜动量在允许范围内，不会出现传动件啮合错位或者轴承预紧力过大的问题。这类轴的建模过程中，先通过旋转特征生成主体阶梯轮廓，再拉伸切除生成键槽，最后对各过渡位置做圆角处理，建模时要注意各轴段的同轴度约束，键槽的对称度约束，保证生成的工程图尺寸可以直接用于加工，不需要二次调整。
