小型内燃机气缸盖散热结构设计

在小型通用内燃机的整机结构中，气缸盖是直接决定燃烧室密封性能、热交换效率的核心承压零件，这类带一体化散热鳍片的缸盖，普遍适配排量100cc级别的单缸四冲程汽油机，常见于便携式发电机组、小型园林修剪机械、迷你摩托以及轻型植保动力设备上，这类动力设备的工作场景多为户外无固定冷却水源的环境，因此缸盖本身的风冷散热效率直接决定了整机连续运行的时长上限与负载稳定性。从实际装机的功能逻辑来看，这款缸盖的下平面直接与气缸体上端面贴合，通过四个角位的螺栓通孔完成锁紧固定，安装时需要在结合面铺设对应厚度的耐温密封垫，锁紧螺栓需要按照对角分步的扭矩要求操作，避免结合面压合不均导致燃烧室漏气、冷却水（若为水冷改型机型）或润滑油渗漏的问题。缸盖的下部型腔直接构成燃烧室的上半部分，负责匹配活塞上行的上止点位置形成密闭燃烧空间，同时集成了气门机构的安装定位位点，为进排气门的往复运动提供精准的导向支撑，保证气门落座时的同轴度偏差控制在允许范围内，避免气门偏磨导致的密封失效。

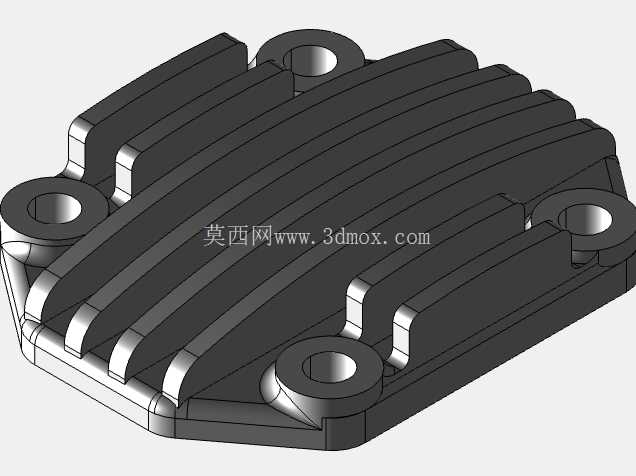

从结构设计的角度拆解，这款缸盖采用了高压压铸的成型工艺，主体材质选用导热性能优异的铝合金材料，上表面的平行排布鳍片是风冷散热的核心结构，鳍片的厚度、间距以及排布方向完全匹配整机运行时的冷却风流向——当设备配套的冷却风扇随曲轴转动时，气流可以顺着鳍片间的导流槽快速流过，将燃烧室传递到缸盖本体的热量持续带走，将缸盖的工作温度控制在铝合金材料允许的热强度范围内，避免长期高温工况下出现材料蠕变、结合面翘曲变形的问题。四个安装螺栓孔的位置度公差要求较高，在建模过程中需要优先锁定孔位的相对坐标，保证与气缸体、缸头盖的安装孔位完全对齐，避免装配时出现螺栓别劲、密封面压合应力不均的隐患。鳍片的根部设计了均匀的过渡圆角，一方面是为了降低压铸成型时的金属液流动阻力，减少冷隔、缺料等铸造缺陷，另一方面也能避免应力集中，在缸盖经历反复冷热循环时，减少鳍片根部因热应力产生裂纹的概率。

在逆向建模的实操过程中，首先需要对成品缸盖的所有关键几何特征进行精准测绘，除了四个安装孔的中心距、孔径、沉台深度之外，还要重点采集燃烧室曲面的轮廓数据、气门安装座的位置与角度、散热鳍片的高度与厚度变化规律，这些参数直接决定了重建模型的装配适配性与散热性能还原度。测绘完成后先绘制各基准面的二维草图，以缸盖下平面为第一装配基准，向上逐步拉伸构建本体基础结构，再通过阵列、放样等特征命令逐一生成散热鳍片，最后对所有棱边做符合工艺要求的圆角处理，保证模型的结构工艺性与实物一致。重建完成的参数化模型可以直接用于后续的工艺仿真、结构强度校核，也可以作为压铸模具开发的设计依据，在实际生产中，这类缸盖的压铸模具需要重点考虑鳍片部位的排气设计，避免成型时鳍片顶端出现气孔、填充不满的缺陷，同时要预留合适的机加工余量，对安装结合面、螺栓孔、气门座圈位置进行二次精加工，保证装配精度符合设计要求。从安装边界来看，这款缸盖的外轮廓尺寸完全适配对应排量的气缸体中心距，上部的鳍片最高处与缸头罩的内部空间预留了足够的气流流通间隙，不会出现装配干涉，四个角位的安装孔外侧做了局部加厚处理，提升螺栓锁紧位置的结构强度，避免长期受振动影响出现安装孔开裂的问题。
