9型行星齿轮驱动轮动力传动结构

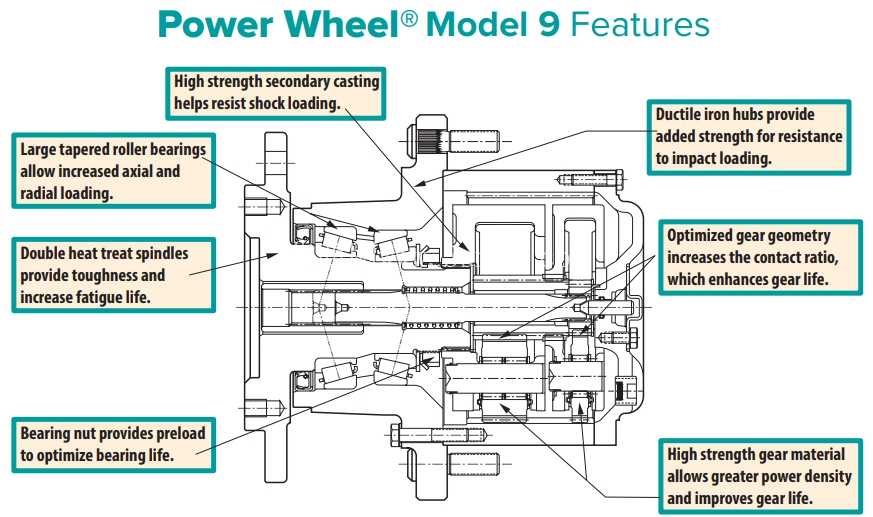

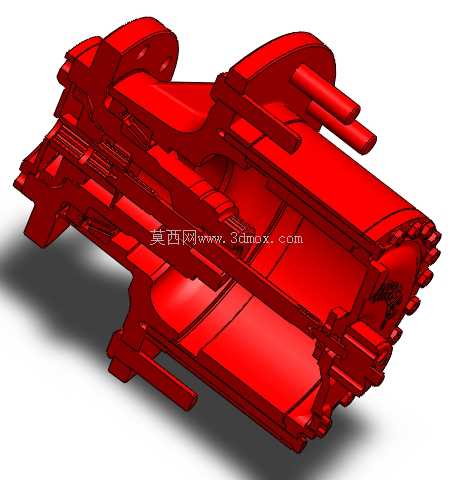

　　该行星齿轮驱动轮作为行走类重型装备的核心传动执行部件，常配套于大吨位工程机械、矿用无轨设备、重型高空作业平台的行走轮组端，直接承担轮端扭矩放大、动力传递与负载承载的复合功能，区别于开式齿轮传动的轮边结构，行星构型的驱动轮可在紧凑的径向尺寸内实现大传动比输出，适配低转速大扭矩的行走工况需求。从结构设计逻辑来看，该驱动轮采用多级行星轮系串联布局，输入端对接液压马达输出轴，通过太阳轮将动力分流至周向均布的行星齿轮，依托内齿圈的固定约束实现扭矩逐级放大，最终由末端行星架将动力传递至轮体连接法兰，直接驱动轮辋转动，这种功率分流的传动形式可让每一组行星齿轮分担部分载荷，在同等输出扭矩要求下，整体结构的体积与重量相较定轴齿轮传动结构可缩减40%以上，非常适合轮端安装空间受限的重型移动设备。

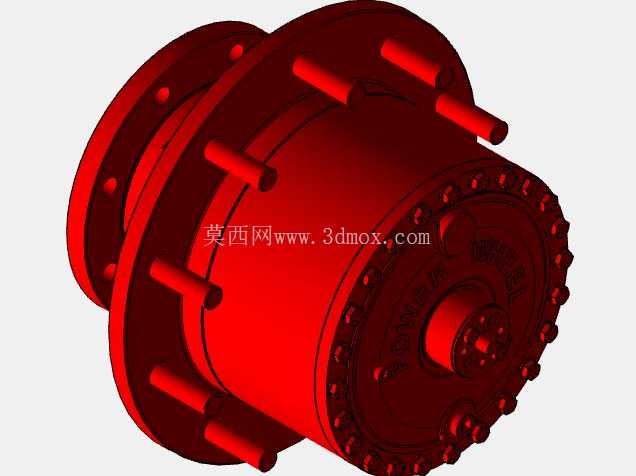

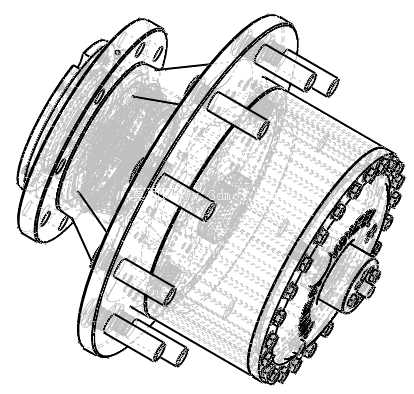

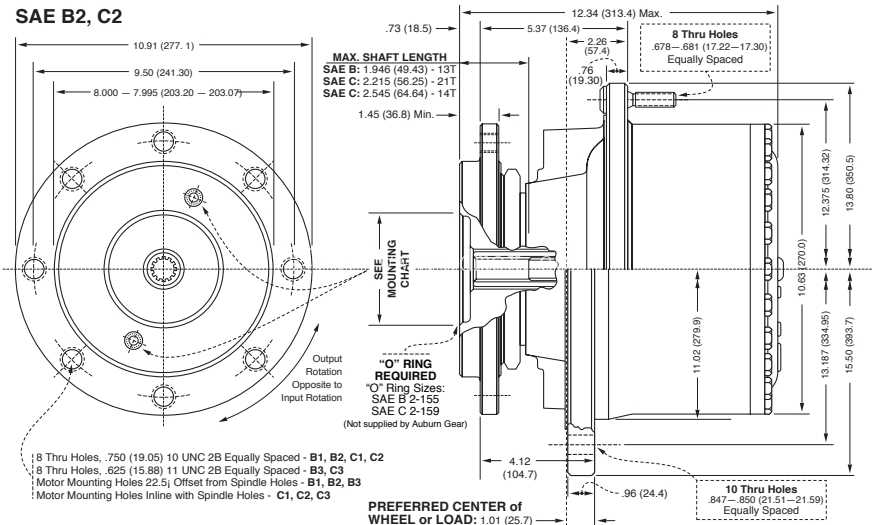

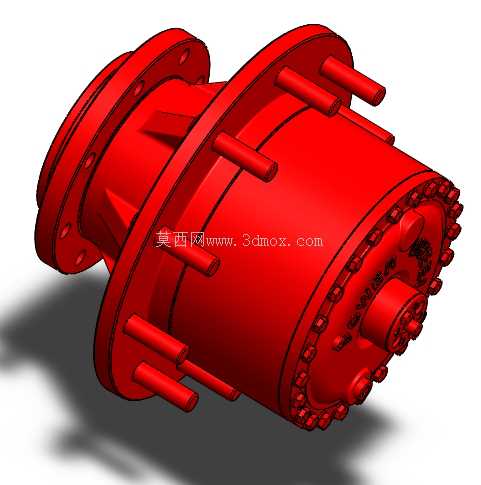

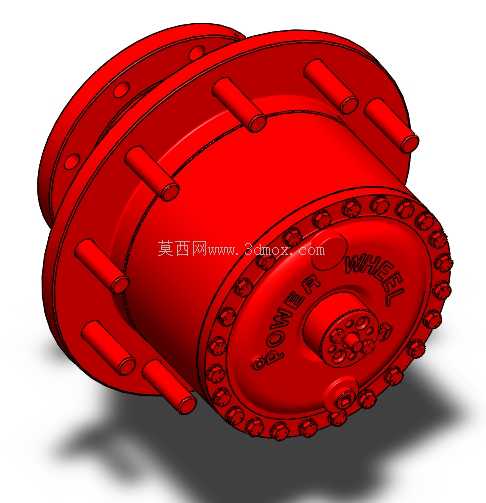

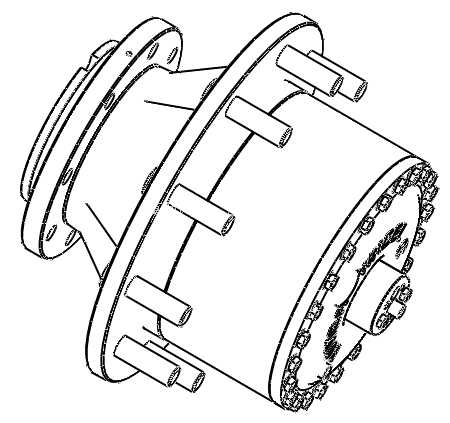

　　在安装边界设计上，驱动轮的输入端法兰采用圆周均布的销孔定位结构，可直接与行走液压马达的输出端面配合，定位销承担扭矩传递过程中的剪切载荷，法兰端面的止口设计可保证马达输出轴与轮系输入轴的同轴度，避免偏载造成的齿轮偏磨、轴承早期失效问题；输出端的轮体连接法兰采用大直径螺栓孔布局，可适配不同规格的工程轮辋安装，法兰端面的粗糙度与平面度公差满足重载轮组的连接刚度要求，避免轮辋转动过程中出现端面跳动。轮体外侧周向布置的柱状结构为安装定位销，用于轮组与设备车架转向节的连接定位，可承受设备转向、颠簸工况下的径向与轴向复合载荷，销柱的直径与伸出长度经过载荷校核，可匹配10-20吨级设备的单轮承载需求。

　　从功能特性来看，该行星驱动轮集成了轮边减速与承载功能，无需额外配置轮边减速箱，可简化行走机构的整体布置结构，轮系内部采用浸油润滑设计，端盖处的密封结构可抵御工地、矿区的泥水、粉尘侵入，保证齿轮与轴承在恶劣工况下的使用寿命；传动过程中，多级行星轮系的啮合重叠系数高，传动平稳性优于单级定轴传动，可降低设备行走过程中的轮端振动与噪音，改善操作舒适性。在实际选型适配过程中，该结构可根据设备的整机重量、行走速度、爬坡能力要求调整行星轮系的模数、齿宽与传动比，输入端可适配不同排量的径向柱塞液压马达或轴向柱塞液压马达，满足不同牵引力的输出需求；安装时需注意输入端止口的配合公差，定位销的安装需涂抹防咬合剂，避免长期受载后销柱锈蚀造成后期拆卸困难，轮系初次注油需按照规定油位加注极压齿轮油，首次运行50小时后需更换润滑油，清除齿轮磨合产生的金属碎屑，后续按照工况周期定期维护即可。

　　不同于中央传动式的驱动结构，这种轮边行星驱动的动力轮可省去半轴、差速器等传动部件，简化整车的传动链布局，降低整机自重，同时每个驱动轮可独立控制，配合液压系统可实现整机的原地转向、差速转动等功能，非常适用于狭小空间内作业的重型工程设备，比如井下铲运机、大型履带吊的辅助行走轮、重型高空作业平台的行走轮组等场景。结构建模过程中，需重点保证行星齿轮的啮合侧隙、行星轮销孔的位置度公差，以及各级齿轮的同轴度要求，避免装配后出现卡滞、传动效率低的问题；壳体的强度需经过有限元校核，重点关注安装法兰、内齿圈根部的应力集中区域，保证重载冲击工况下壳体不会出现开裂变形。
