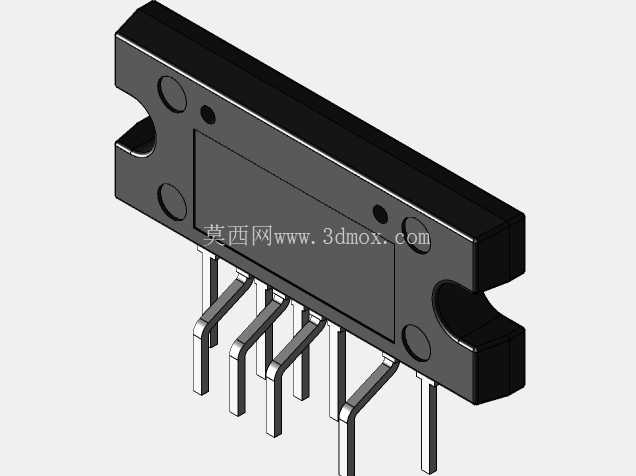

SIP-9封装FSFR系列功率器件三维结构

　　在开关电源、工业驱动板卡的PCB布局阶段，半导体功率器件的封装三维数据是结构干涉校验、散热路径规划的核心依据，本次呈现的SIP-9直插封装功率器件结构，还原了Onsemi FSFR系列电源管理芯片的实体外形，可直接导入板级结构设计流程完成装配验证。从实际应用场景来看，这类封装的功率器件多用于中小功率LLC谐振电源、家电变频驱动板、工业辅助电源模块中，直插式的引脚设计适配波峰焊生产工艺，在成本敏感、产能规模大的消费电子与工业控制电源产线中应用广泛，相比贴片封装，其引脚与PCB焊盘的结合强度更高，能承受更大的机械振动与温度循环应力，适合在工业现场存在一定振动的控制柜内长期运行。

　　从功能特性来看，该封装本体自带两侧的安装固定缺口，可通过绝缘压片或者卡扣将器件本体压紧在铝制散热片表面，封装背部的平整平面与散热片之间填充导热硅胶后，能将芯片工作时产生的结温快速传导至散热结构，避免功率器件过温触发过温保护，影响整机电源的输出稳定性。九根直插引脚的排布间距遵循标准SIP封装的节距要求，引脚的折弯角度经过量产验证，既保证插件时能顺利穿过PCB对应的通孔，又能在波峰焊后形成足够的焊锡爬升高度，保障电气连接的可靠性，引脚的伸出长度适配常规1.6mm厚度的FR4板材，焊接后引脚露出板面的长度满足安规爬电距离要求，不会出现相邻引脚之间的焊锡短路风险。

　　从设计思路来看，建模过程中优先还原了封装本体的安装边界尺寸，包括本体的长度、宽度、厚度，两侧固定缺口的位置与深度，引脚的中心间距、引脚直径、折弯后的高度差，这些尺寸是PCB封装库绘制、散热片开孔、整机结构布局时必须匹配的核心参数，建模时省略了芯片内部的晶圆、键合线等不可见结构，保留了所有外部装配需要用到的几何特征，既控制了模型的文件体量，又能完全满足结构设计阶段的校验需求。外形尺寸方面，封装本体的黑色塑封部分为长方体结构，两侧的半圆缺口与定位凸台对应散热压片的安装位置，引脚从本体底部伸出后经过两次折弯，形成贴板焊接的水平段与插入PCB的垂直段，每根引脚的位置公差控制在量产允许的范围内，避免出现插件时引脚无法对准焊盘的问题。

　　在实际的板卡设计流程中，导入该三维模型后，可以直接校验器件与周边电解电容、变压器、散热片的空间间隙，确认电源板在装入整机壳体后，功率器件的顶部不会与壳体或者其他结构件发生干涉，同时可以模拟导热片的压缩量，确认散热片与器件本体之间的贴合压力处于合理区间，既不会因为压力过大损坏塑封本体，也不会因为压力过小导致热阻过高影响散热效率。对于电源研发工程师而言，准确的封装三维模型能大幅减少样板打样后的结构修改次数，在设计阶段就规避掉装配干涉、散热间隙不足等常见问题，缩短产品的研发迭代周期，这类直插功率器件的封装结构看似简单，但每一处尺寸细节都和量产工艺、装配可靠性直接相关，建模时对引脚折弯半径、塑封本体拔模角度的还原，也能帮助工艺工程师提前评估插件工序的可行性，避免出现量产时插件机卡料、引脚变形等问题。
