间接喷射柴油发动机喷油器结构模型

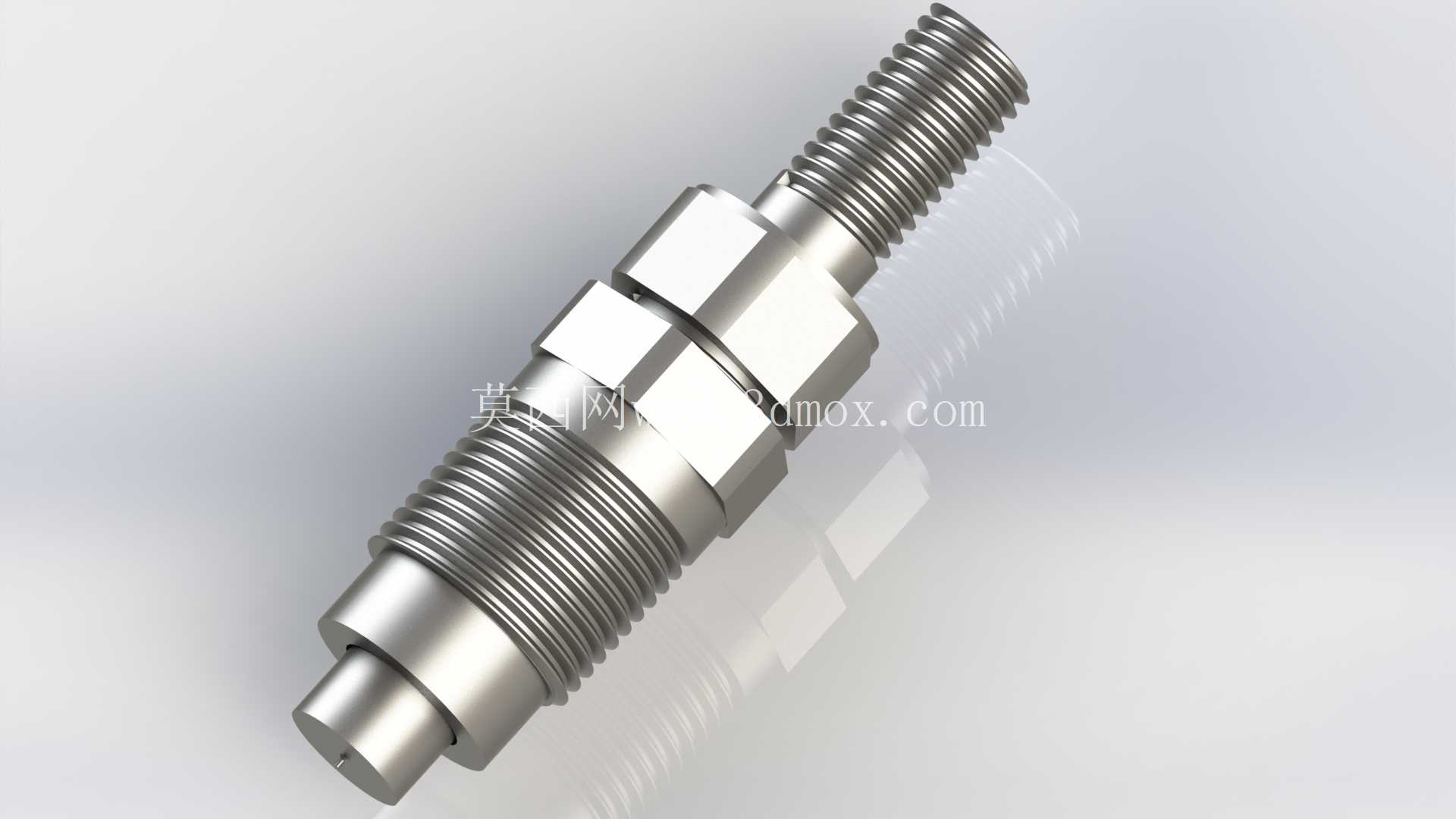

　　在中小功率非道路柴油机、老式乘用车间接喷射柴油动力系统的配套零部件选型与结构教学场景中，喷油器作为燃油供给系统的终端执行部件，承担着将高压燃油以适配雾化形态喷入燃烧室预燃室的核心作用，直接决定柴油机冷启动性能、怠速稳定性与燃烧效率表现。这款喷油器的三维结构完全按实际产品等比例还原，覆盖了从顶部高压油管连接螺纹段、中部六角锁紧定位面、下部螺纹安装段到顶端针阀喷油嘴的全部结构细节，没有做过度的工艺简化，能清晰呈现各段结构的衔接关系与装配边界。

　　从实际安装适配性来看，顶部外螺纹段用于匹配高压油管的锁紧螺母，螺纹规格适配常规小功率柴油机的高压油管接头标准，六角锁紧面的对边尺寸符合通用扳手操作空间要求，安装时可通过该面施加拧紧力矩，避免喷油器本体受扭转应力损坏；下部的外螺纹段用于将喷油器固定在气缸盖的安装孔内，螺纹长度匹配间接喷射柴油机气缸盖的安装座厚度，安装后喷油嘴顶端可精准伸入预燃室内部，保证燃油喷射位置与预燃室结构匹配，不会出现燃油喷到预燃室壁面的情况。

　　从功能结构设计逻辑来看，该喷油器采用常规的弹簧顶紧针阀结构，内部进油道从顶部接头直通针阀腔，当高压燃油压力超过弹簧预紧力时，针阀抬起，燃油通过针阀与喷油嘴的配合间隙以雾状喷入预燃室，与预燃室内的压缩空气初步混合后再进入主燃烧室燃烧，这种结构对燃油压力要求相对较低，适配间接喷射柴油机的燃油系统压力等级，同时针阀的落座密封面经过精密研磨，可在非喷射阶段完全切断燃油通路，避免出现滴油导致的积碳、燃烧不完全问题。

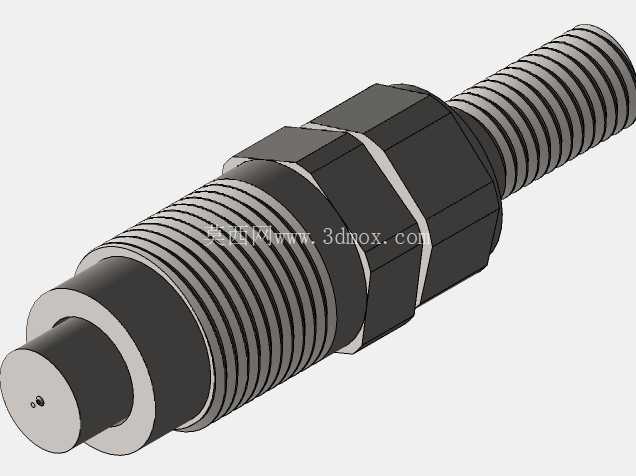

　　建模过程中，各段螺纹的牙型、螺距都按实际机械加工标准还原，没有用贴图替代实体结构，中部的六角锁紧面做了倒角处理，符合实际零件的加工工艺要求，避免安装时出现应力集中；喷油嘴顶端的喷孔位置、针阀伸出长度都参考实际产品的尺寸比例，能直观展示燃油喷射的出口位置与喷射方向。在结构教学场景中，该模型可用于讲解间接喷射柴油机喷油器的装配关系，拆解后能清晰看到内部针阀、弹簧、本体的配合间隙，帮助初学者理解燃油压力与针阀升程的对应关系；在设备改造场景中，可作为参考模型核对安装边界尺寸，确认新选型喷油器与原有气缸盖安装位的匹配性，避免出现螺纹规格不符、安装长度过长或过短导致的喷油位置偏差问题。需要注意的是，该模型为结构原理展示用模型，部分内部细节如弹簧刚度、喷孔直径、针阀升程参数做了适配展示的简化，不能直接用于精密加工生产，仅可作为结构认知、装配模拟、教学演示的三维参考载体，帮助结构设计人员快速掌握这类喷油器的整体布局与安装要点，减少前期测绘的重复工作量。
