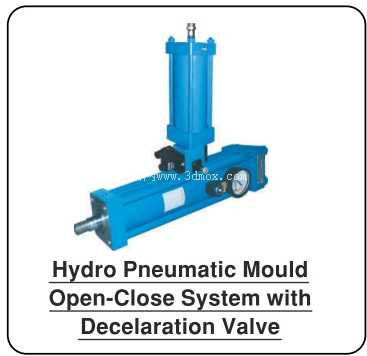

小型带缓冲双作用液压动力执行缸结构

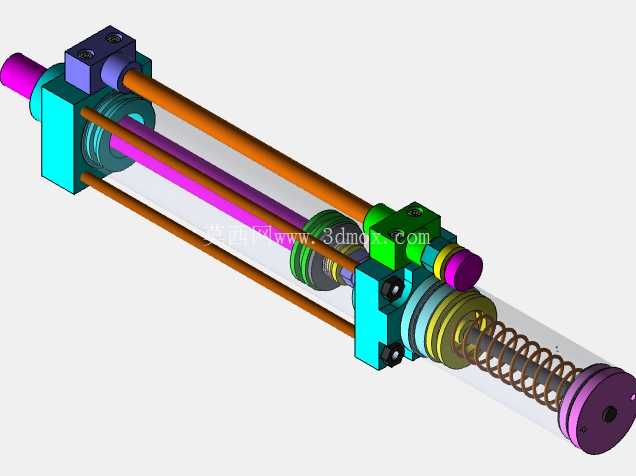

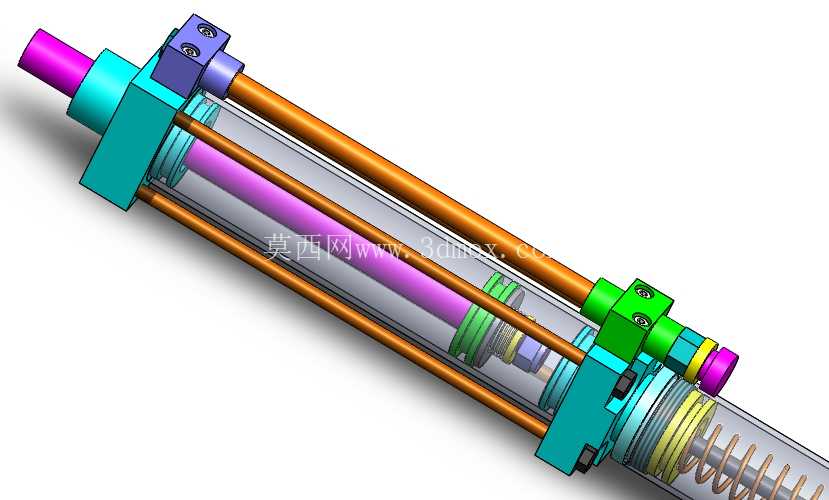

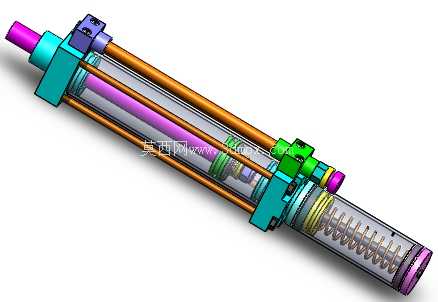

　　在非标自动化生产线、小型压铸周边辅机、工装夹具的动力执行单元选型里，这类小尺寸的液压动力缸是很常见的执行元件，相比气动缸它的输出推力更大，运行稳定性更强，在需要稳定压紧、平稳往复推送的工位上，能很好地匹配负载需求，不会像气动元件那样因为气体可压缩性出现爬行、推力波动的问题。从结构设计来看，这款执行缸采用了双拉杆式的缸筒固定结构，四根平行的合金拉杆贯穿前后端盖，靠端部的锁紧螺母把端盖和缸筒牢牢压合，这种结构的好处是加工装配难度低，后期拆解维护密封件的时候不需要复杂的专用工装，松开拉杆螺母就能抽出活塞组件，对现场维保人员很友好。

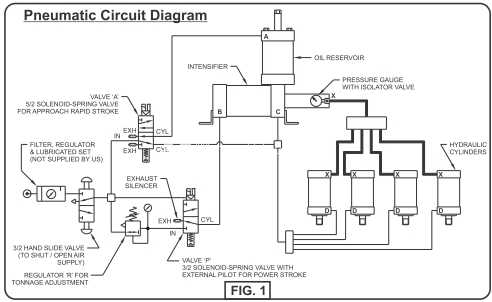

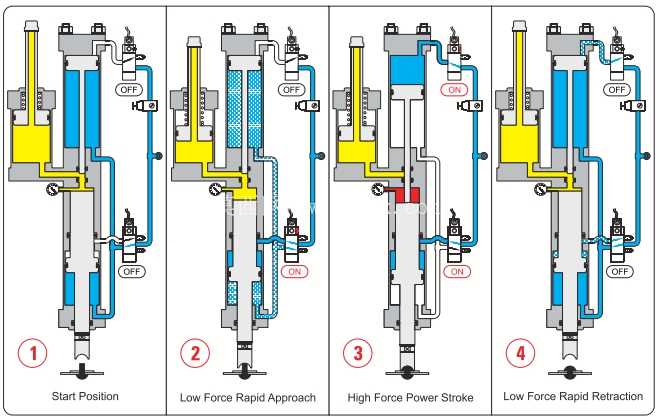

　　缸体的进出油口布置在前端的阀块集成位置，不需要在缸筒上额外加工深孔通油，简化了缸筒的加工工序，也减少了缸筒壁厚因为开孔带来的强度削弱问题，油口的连接尺寸适配常规的液压管接头，能直接对接现场的液压站油路。活塞部分的设计考虑了终端缓冲需求，在活塞杆伸出的末端位置集成了缓冲弹簧结构，当活塞运行到行程终点前，弹簧会先接触端盖位置，逐步抵消活塞的运动惯性，避免活塞硬撞击端盖产生噪音和结构损伤，这在频繁往复动作的工位上能大幅延长密封件和缸体的使用寿命，减少因为冲击带来的紧固件松动问题。

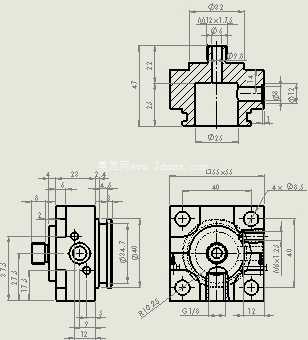

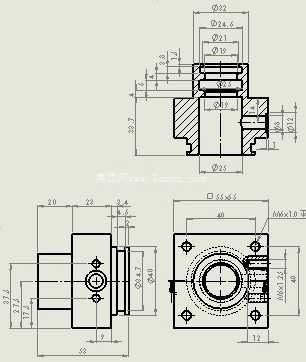

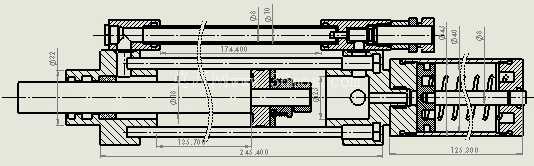

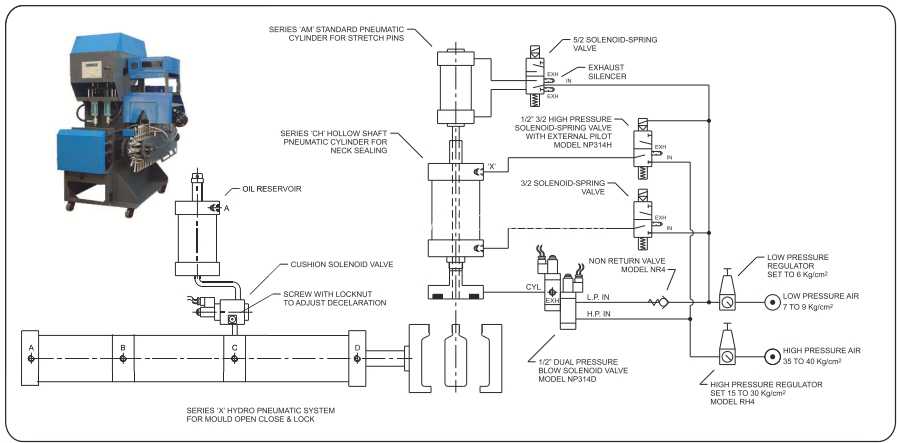

　　外形尺寸上，这款缸的总长控制在165.7mm，截面方向的最大安装尺寸是34x18mm，属于非常紧凑的小规格执行元件，安装边界很小，不会占用太多设备内部的安装空间，很适合在空间局促的工装、小型模组里使用。安装方式上，缸体前端的方形端盖预留了安装孔位，可以直接通过螺栓固定在设备安装板上，尾部的活塞杆端可以根据需求连接不同的接头，适配压头、推块、夹具摆臂等不同的执行末端。从功能特性来说，它既可以接入液压系统作为液压缸使用，输出稳定的大推力完成压紧、顶出、夹紧动作，也可以根据工况需求替换密封件接入压缩空气作为气缸使用，适配不同压力等级的动力源，通用性很强。

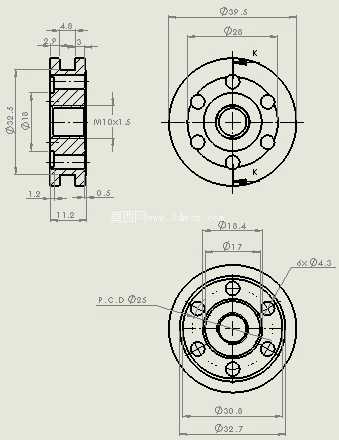

　　设计的时候，活塞上的密封槽尺寸是按照常规的通用密封件规格来做的，后期更换密封件不需要定制特殊规格，市面上很容易采购到对应的密封圈，降低了后期的维护成本。导向部分在前后端盖都设置了导向套，给活塞杆提供足够的支撑长度，避免活塞杆承受径向负载的时候出现偏磨，导致密封件过早漏油漏气，导向套采用了耐磨的铜基合金材质，自润滑性能好，长时间往复运行也不会出现过度磨损的问题。在压铸模具的抽芯工位、小型压装设备的进给工位、自动化线的工件阻挡工位上，这类小尺寸的动力缸都能很好地适配，它的行程长度刚好满足短行程往复动作的需求，不会因为行程过长导致缸体刚性不足，运行过程中活塞杆的径向跳动量很小，能保证执行末端的动作精度，满足工位对重复定位精度的要求。另外，缸体外部的拉杆除了固定端盖之外，也可以作为传感器的安装导轨，在拉杆上加装磁性开关就能检测活塞的运行位置，给控制系统提供到位信号，不需要额外加工传感器安装位，扩展使用很方便。整体结构没有多余的复杂设计，所有零件都是常规的机加工件，没有复杂的曲面或者特殊工艺要求，加工成本低，装配流程简单，很适合批量生产使用，在小型液压气动系统里是非常实用的执行单元。
