全地形车Hilliard前驱动差速结构

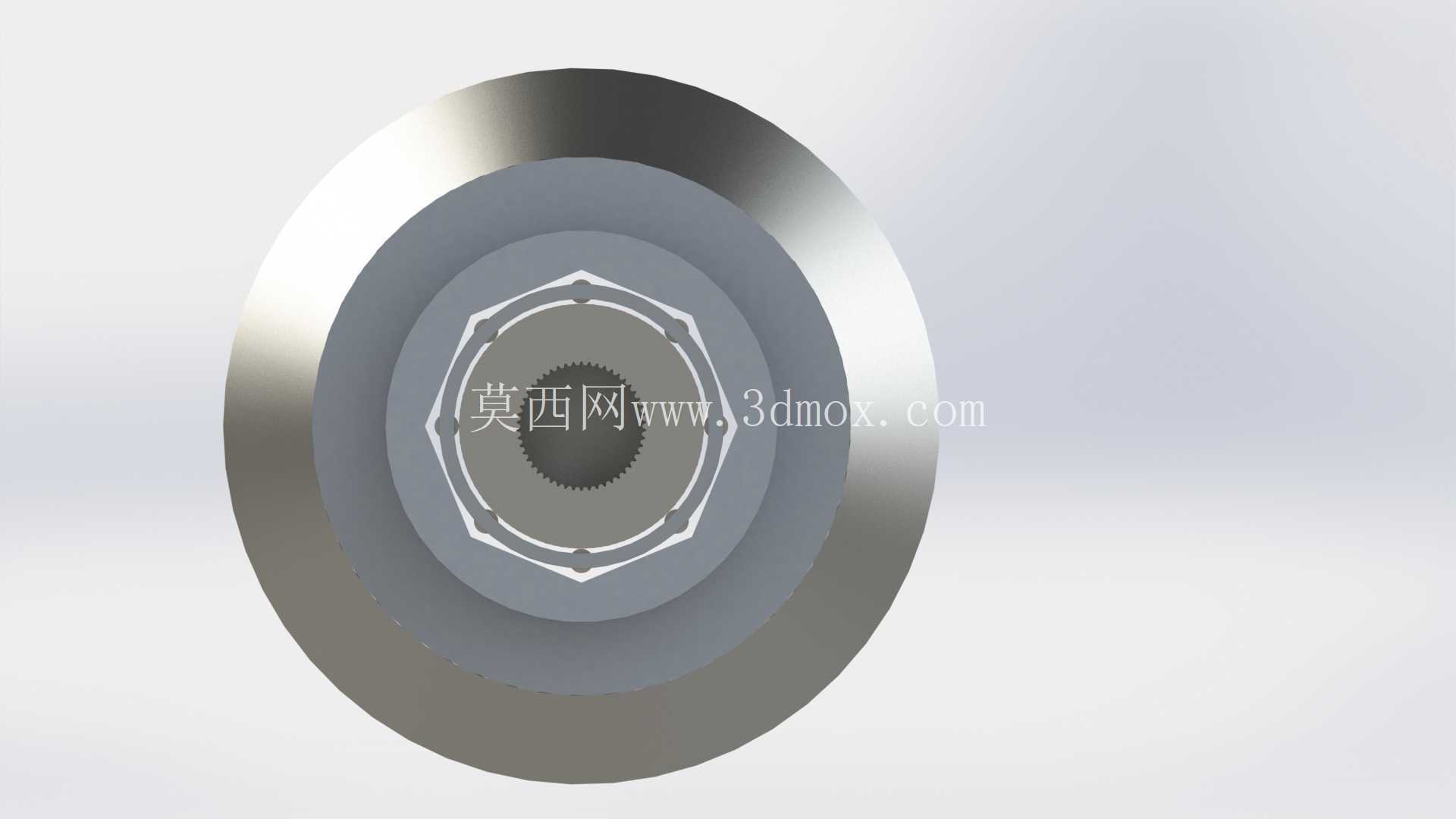

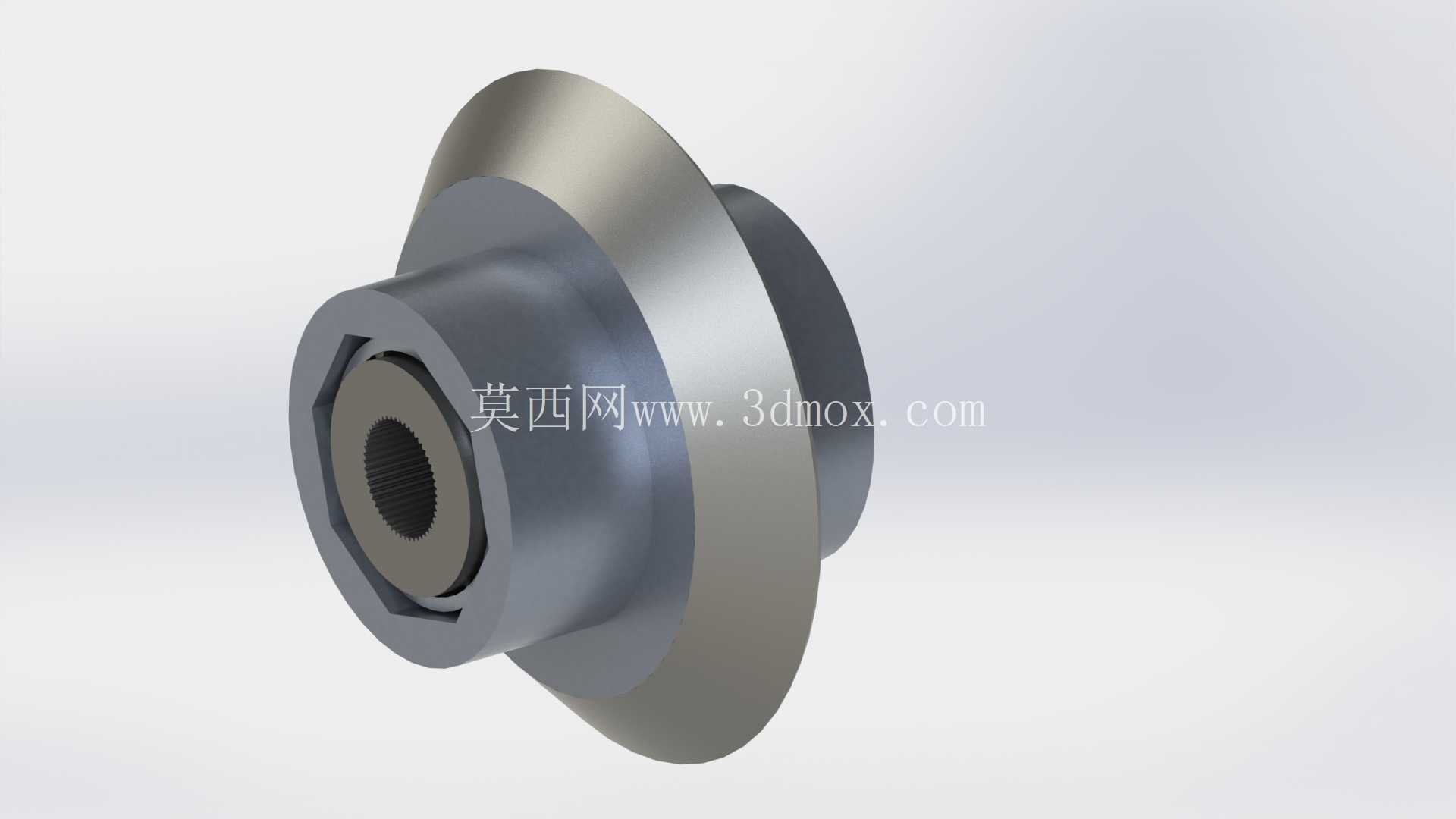

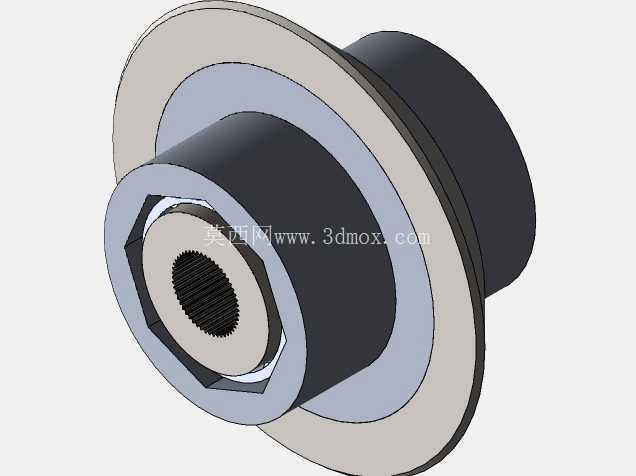

　　这套差速结构主要适配北极星RZR XP 900这类大排量全地形车的前桥驱动单元，核心作用是在非铺装路面行驶时，允许前轴两侧车轮以不同转速转动，同时按需分配驱动力，避免硬连接差速器在转向时出现的轮胎拖磨、传动系统憋劲问题，在砂石、泥泞、陡坡这类越野场景下，能有效提升车轮抓地利用率，减少动力流失。从结构设计来看，该模型重点还原了差速系统的机械传动逻辑，省略了电磁控制相关的磁性功能组件，仅保留机械啮合、扭矩传递的核心结构，方便设计人员快速理解其动力传递路径：动力从中央输入花键轴进入，经内部离合结构分配到两侧输出端，外圈的法兰盘结构用于连接前桥主减壳体，内侧的内六角限位结构对应安装锁止机构的配合位，花键孔的齿形参数完全匹配原厂半轴的连接规格，可直接用于前桥传动系统的装配干涉校验。

　　做结构设计时要注意，该模型并非等比例缩放的测绘模型，核心功能是演示机械动作逻辑，不能直接用于零件开模或受力仿真，实际生产测绘需要补充磁性离合组件的尺寸参数，以及各配合面的形位公差要求。安装边界方面，该差速器的外圈最大直径对应前桥壳体内腔的安装止口尺寸，轴向总长度要匹配前桥两侧半轴的插入深度，输入花键的模数、齿数需要和前传动轴的输出端完全对应，避免出现装配时花键错齿、轴向窜量过大的问题。

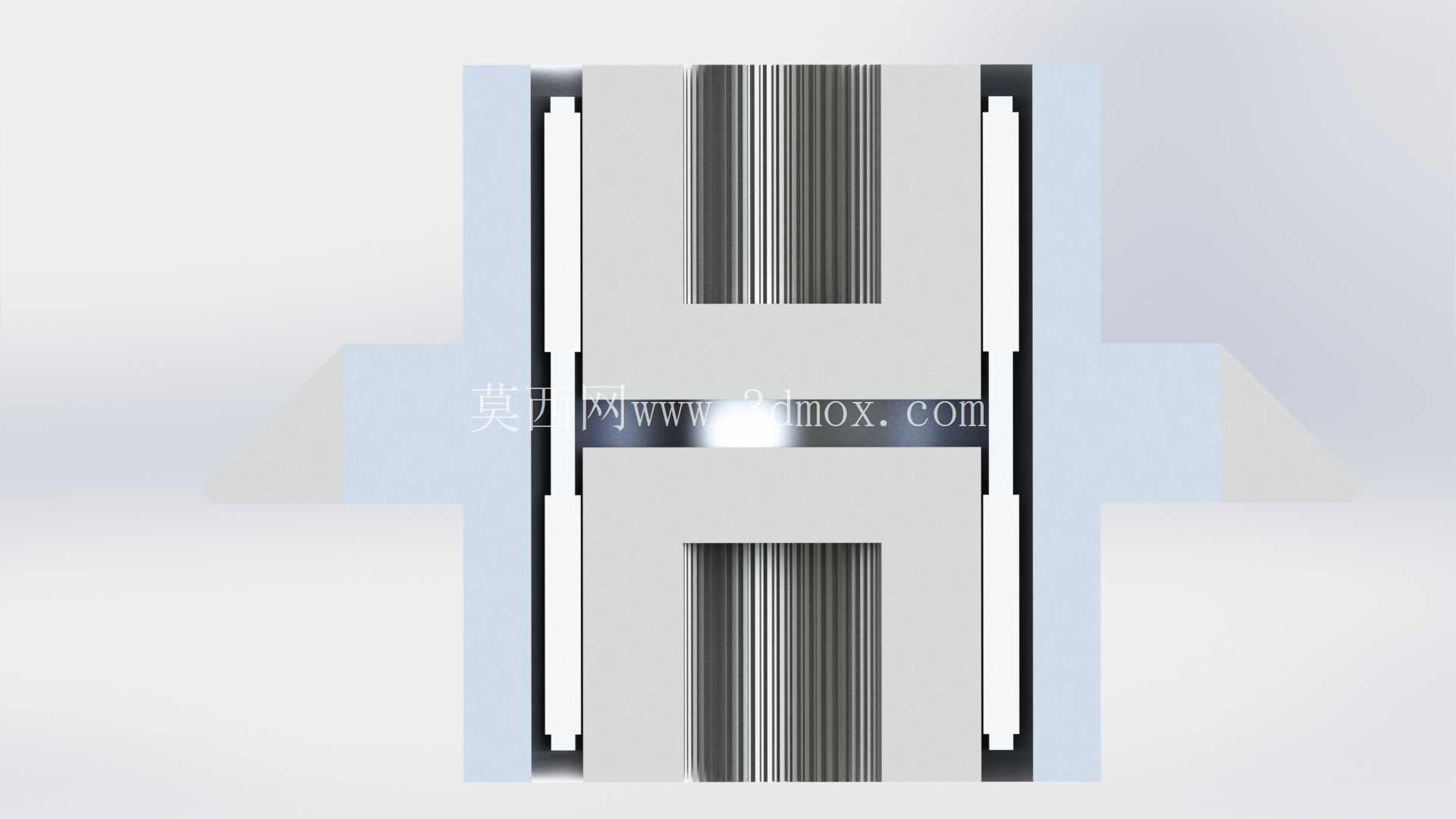

　　在全地形车的实际使用场景中，这类Hilliard结构的前差速器属于按需接合的类型，正常两驱行驶时前差速器处于脱开状态，减少传动系统的运转阻力，降低油耗与传动噪音，当系统检测到后轮打滑时，会通过电磁机构触发差速器内部的离合组件接合，将动力传递到前轴，实现四驱切换，相比传统的常开式差速器，这种结构的传动效率更高，接合过程更平顺，不会出现突然锁死导致的车辆闯动问题。建模过程中，重点还原了差速器壳体的铸造圆角、安装螺栓孔的分布位置、花键的齿形轮廓，以及离合组件的滑动配合间隙，虽然省略了磁性部件，但机械部分的配合关系完全参照实车结构，可用于前桥总成的装配模拟、维修教学演示，以及越野车辆传动系统的方案参考。

　　设计这类差速结构时，需要重点考虑壳体的强度，因为全地形车行驶时承受的冲击载荷远大于普通乘用车，差速器壳体的材质通常选用高强度铸铝，关键受力部位要做加强筋处理，花键轴类零件则需要采用调质处理，表面做淬火硬化，提升耐磨性能与抗冲击能力。另外，两侧输出端的油封安装位尺寸要和标准油封规格匹配，避免出现漏油问题，轴承安装位的公差要控制在过渡配合范围内，既要保证轴承外圈不会在壳体内转动，又要方便装配时的压装作业。
