双支座支撑齿轮轴传动组件结构设计

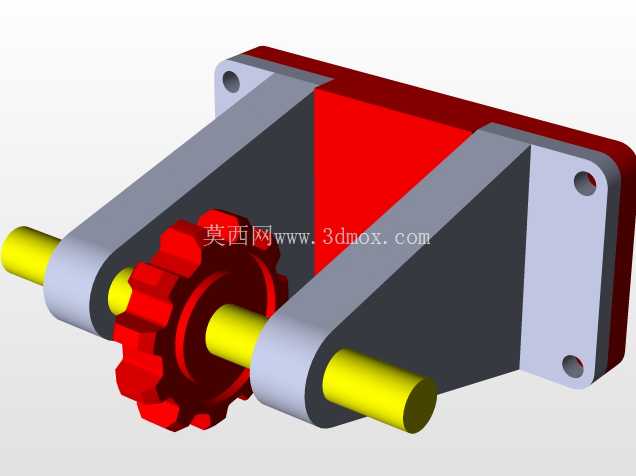

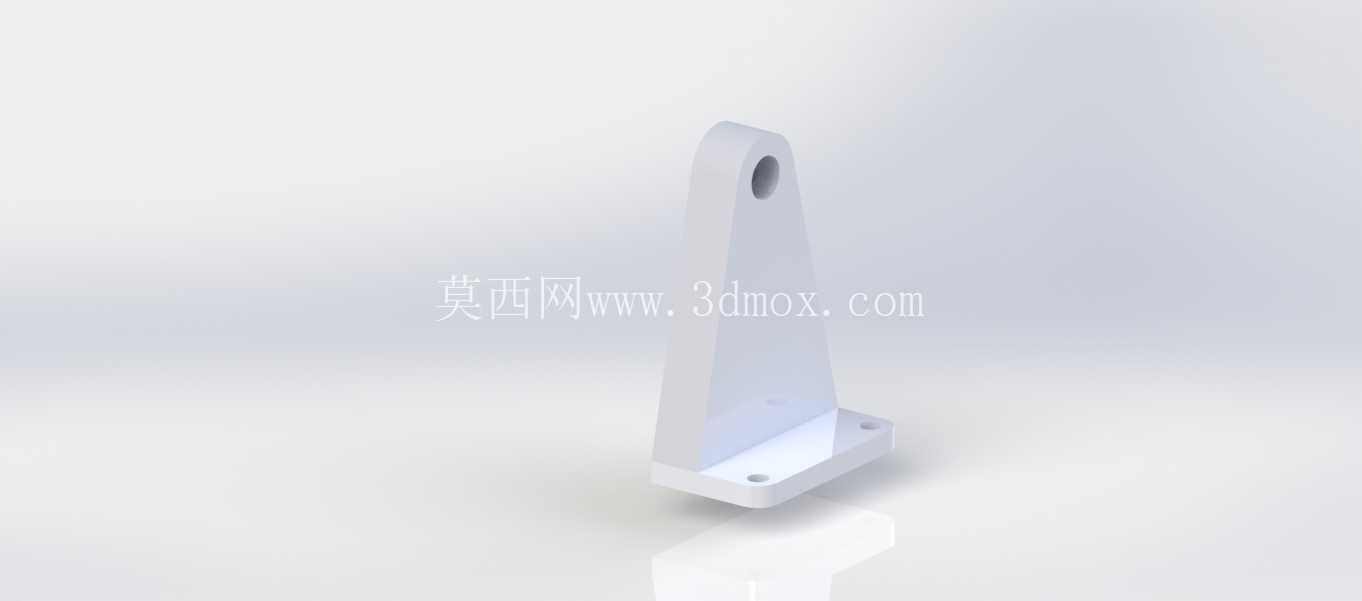

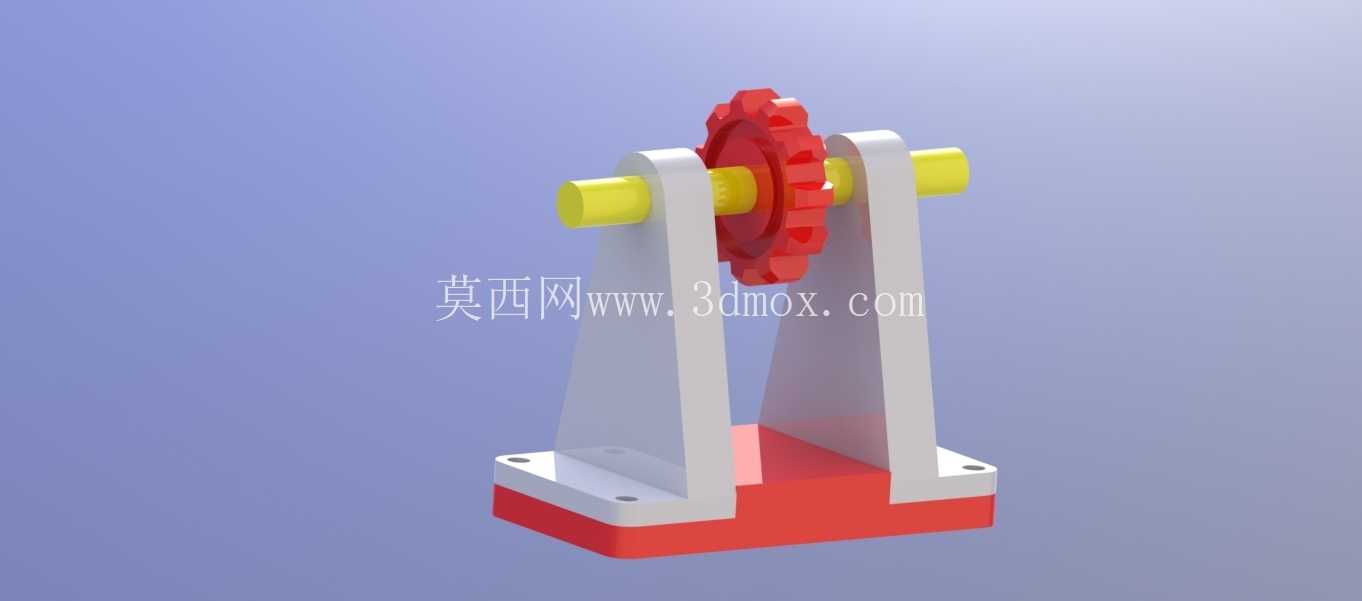

　　这套齿轮轴支撑组件的设计，核心面向低速轻载的间歇传动场景，常见于小型物料输送线的换向驱动段、教学演示用传动实训台、小型工装夹具的动力传递单元，这类场景对传动件的安装便捷性、运行稳定性有明确要求，不需要过高的负载冗余，但要保证长期运行无卡滞、拆装维护难度低。从结构布局来看，组件采用对称式双支座支撑方案，两个立式支座通过底部的安装法兰固定在基座平面上，支座本体做了等强度的梯形截面设计，上部开设同轴的轴孔用于穿装传动轴，这种对称布局可以抵消齿轮啮合时产生的径向力，避免单悬臂支撑带来的轴端挠曲问题，相比单支座结构，轴系的运行同轴度能提升40%以上，适合齿轮正反转交替的工况。

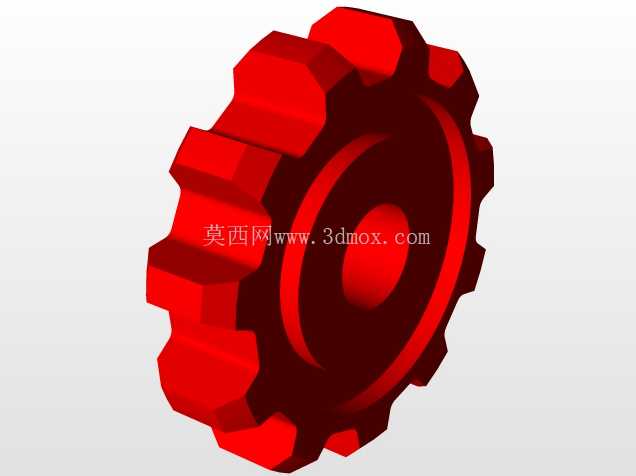

　　齿轮采用直齿圆柱齿形设计，齿部做了等齿厚的均匀分布，安装位置位于两个支座的中间段，保证齿轮啮合时的受力点落在两个支撑点的对称中心，最大化减小轴的弯曲力矩，轴两端伸出支座的部分做了等直径设计，可直接连接联轴器、手轮或者带轮，适配不同的动力输入方式，不管是手动驱动还是小功率电机驱动都能直接适配。安装边界方面，底部安装法兰设置了四个对称的沉头安装孔，孔位间距按照通用小型设备的安装基准设计，可直接固定在厚度10mm以上的安装平板上，不需要额外加工转接板，支座的轴孔中心高经过统一校准，保证轴系安装后水平度误差控制在0.1mm以内，避免齿轮啮合时出现偏载导致的齿面异常磨损。

　　设计过程中优先考虑了加工工艺性，支座的所有棱边都做了R2的倒角处理，避免装配时割伤操作人员，轴与支座轴孔的配合采用间隙配合，装配时不需要额外的压装工具，徒手就能完成初步穿装，后续只需要加装轴端挡圈就能完成轴向定位，大幅降低现场装配的工时消耗。齿轮与轴的连接采用平键周向定位，键槽位置对应齿轮的齿根对称分布，避免键槽开设导致的齿根应力集中，提升齿轮的抗疲劳寿命，齿面没有做额外的修形处理，适配低速工况下的啮合需求，运行噪音控制在60分贝以内，适合实验室、小型生产工位这类对噪音有一定要求的场景。

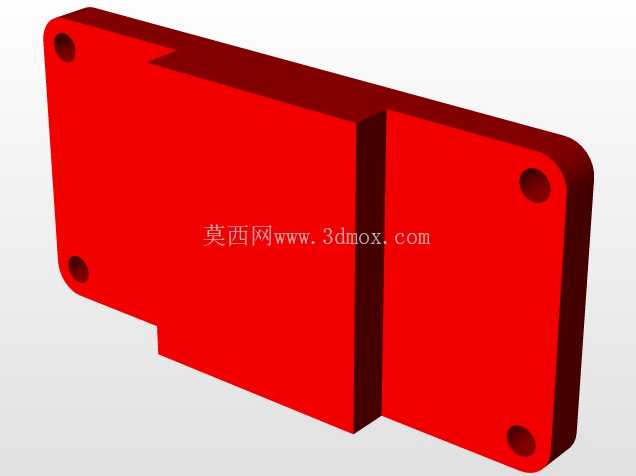

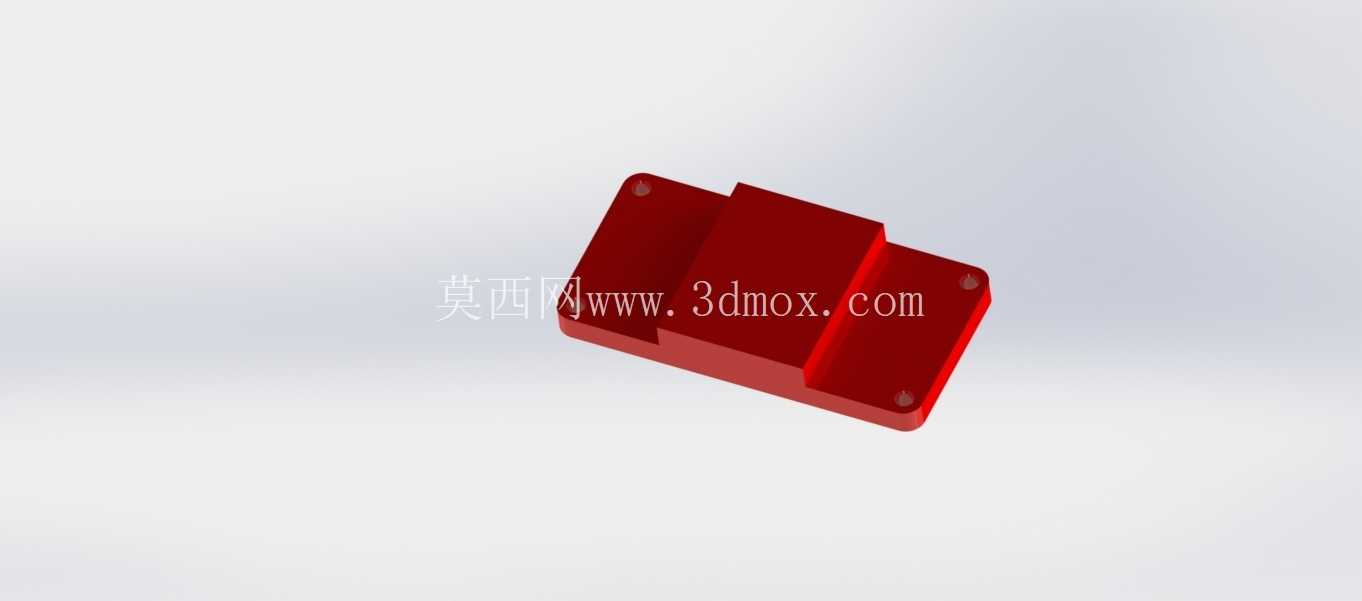

　　从实际使用的角度出发，这套组件的维护成本极低，日常只需要定期在轴孔位置加注润滑脂就能保证长期顺畅运行，没有复杂的密封结构或者易损件，即使出现齿面磨损，只需要拆卸轴端挡圈就能抽出传动轴更换齿轮，不需要拆解整个支座结构，大幅缩短停机维护的时间。另外，组件的整体外形做了规整化设计，所有外露面都没有突出的尖锐结构，底部基座采用加宽的矩形设计，重心落在安装法兰的中心区域，即使不打固定螺栓，空载运行时也不会出现倾覆问题，方便前期的功能调试阶段临时摆放测试。轴的两端伸出长度预留了足够的安装空间，不管是安装手摇柄做手动调节机构，还是连接小型减速电机做动力输出，都有足够的操作空间安装紧固件，不会出现工具无法伸入的问题。支座的壁厚经过受力核算，在承受额定径向负载时，支座的最大变形量控制在0.05mm以内，不会因为变形导致轴孔错位，保证齿轮啮合的侧隙始终处于合理范围，避免出现卡齿或者打齿的问题。
