带均布安装孔直齿传动齿轮结构

　　这款直齿传动件主要适配定轴轮系的动力传递场景，常见于中小型机床进给机构、轻工包装设备传动单元、农用机械减速模块以及通用输送线的动力接驳位置，核心作用是在平行轴之间传递恒定转速比的旋转扭矩，相比斜齿传动，它不存在轴向分力，对支撑轴承的轴向载荷要求更低，安装调试时不需要额外调整轴向游隙，适配轴向安装空间受限的传动布局。从结构设计逻辑来看，轮体采用辐板式结构，轮缘部分加工连续渐开线直齿齿形，齿向与齿轮端面完全垂直，啮合过程中齿面接触线沿齿宽方向全程同步啮合、同步脱离，不会产生轴向窜动的附加力，适合正反转切换频繁的传动工况，能减少换向时的传动间隙冲击。

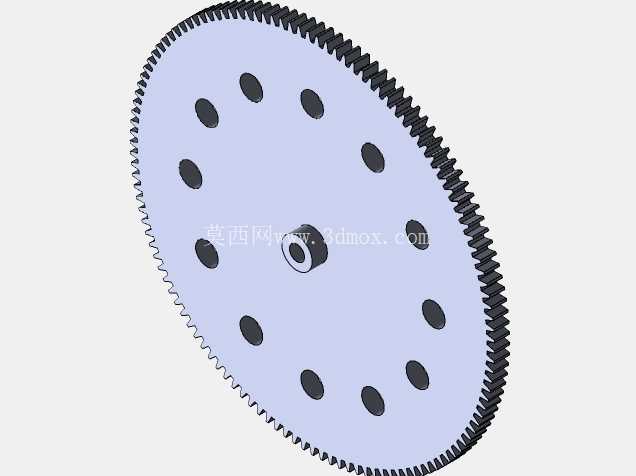

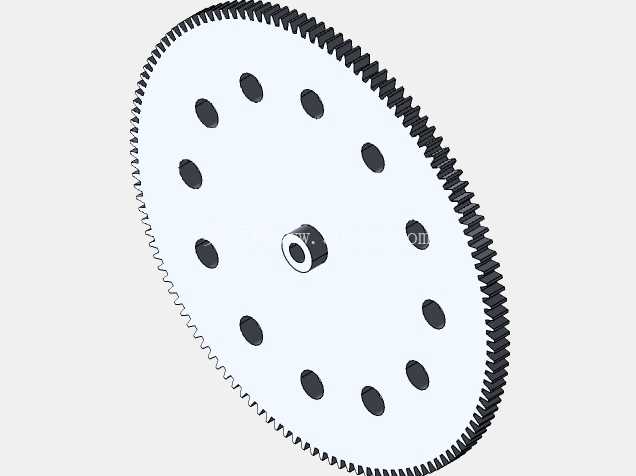

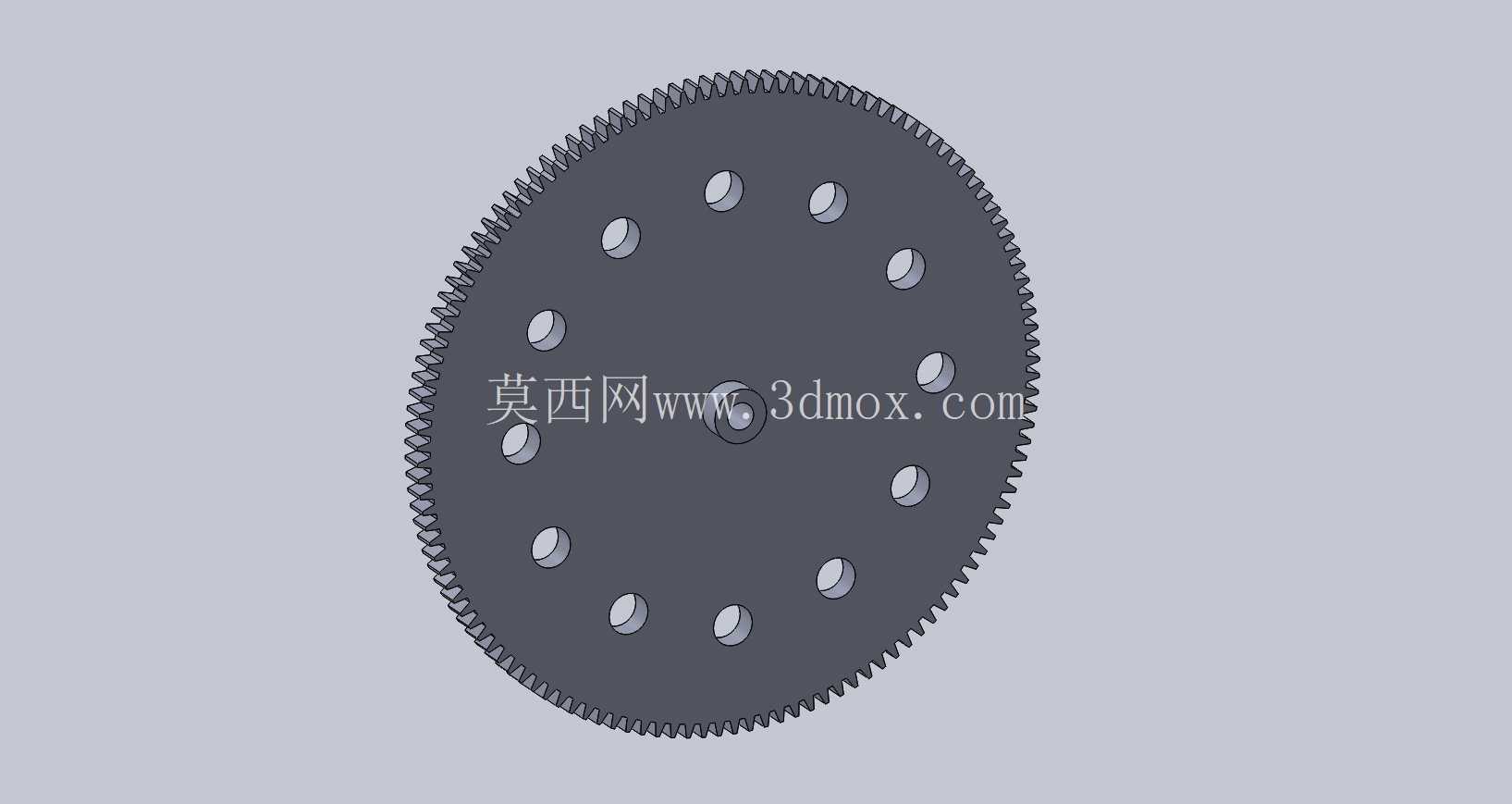

　　轮体中心设置定位轴孔，用于与传动轴配合实现周向固定，围绕中心孔沿圆周方向均匀布置了多组圆形安装通孔，这些孔一方面可以降低轮体整体自重，减少高速旋转时的转动惯量，降低传动启停阶段的惯性冲击，另一方面可以作为安装固定孔，配合紧固件与连接法兰、轮毂等部件实现刚性连接，也可作为动平衡调整的工艺孔，在精加工完成后通过去重方式修正轮体的动平衡精度，避免高转速下出现振动噪声。齿形参数设计上遵循标准渐开线齿廓，保证啮合时的传动比恒定，齿侧间隙预留符合通用机械传动的公差要求，既可以避免热胀冷缩导致的齿面卡滞，也能容纳一定的润滑脂，减少齿面磨损。

　　轮体的安装边界需要重点关注：齿顶圆直径决定了传动副的中心距范围，装配时需要保证两啮合齿轮的中心距偏差在公差允许范围内，避免中心距过大导致齿侧间隙过大引发传动冲击，或是中心距过小导致齿面啮合过紧加剧磨损；端面的安装孔分布圆直径需要与对接部件的孔位完全匹配，孔位的位置度公差直接影响装配的同轴度，若同轴度偏差过大，旋转时会出现偏心，引发周期性的转速波动。齿宽尺寸需要与啮合齿轮的齿宽适配，通常小齿轮齿宽略大于大齿轮，避免装配轴向错位导致有效啮合齿宽不足。实际应用中，这类直齿轮常搭配深沟球轴承作为转动支撑，润滑方式根据转速区间选择，低转速工况采用脂润滑即可满足需求，转速超过临界值时可采用油浴润滑或是喷油润滑，保证齿面形成稳定油膜。

　　设计建模过程中，齿形的渐开线生成需要严格匹配模数、压力角、齿数参数，齿根部分做圆弧过渡处理，避免应力集中导致轮齿断裂，辐板与轮缘、轮毂的连接处也设置了过渡圆角，减少应力集中点，提升轮体的整体抗疲劳强度。轮体的端面粗糙度、齿面粗糙度都需要满足传动件的加工要求，齿面通常需要做淬火处理提升表面硬度，增强耐磨性能，延长使用寿命。在设备选型替换时，需要核对齿数、模数、压力角、安装孔分布圆直径、中心轴孔直径、齿顶圆直径、齿宽这些核心参数，确保替换件与原有传动系统完全适配，避免出现啮合不良、安装错位等问题。这类直齿轮的传动效率较高，在正确润滑、装配精度达标的前提下，传动效率可达九成以上，适合中低速、中等载荷的平行轴传动场景，不适合高速重载的连续传动工况，因为直齿啮合时的刚性冲击会随转速升高而放大，易引发齿面点蚀、断齿等失效形式。
