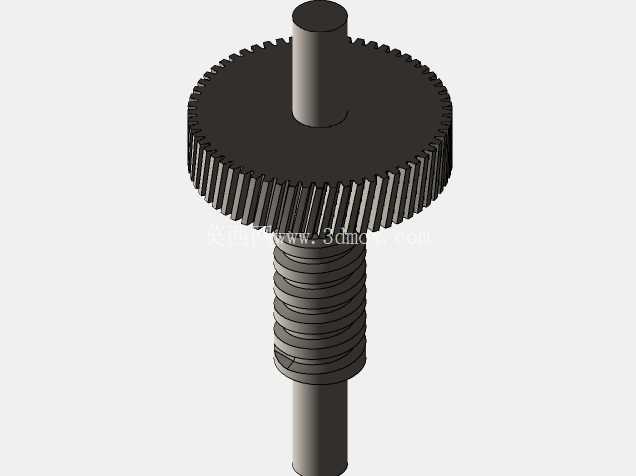

料理搅拌机带轴螺纹传动齿轮结构

这款带轴集成式齿轮主要面向家用手持料理搅拌机、台式打蛋机这类小型食品搅拌设备的传动端使用，是这类小家电动力传递路径里的核心执行零件，直接衔接电机输出端与搅拌工作头，承担转速匹配、扭矩放大以及轴向进给的复合功能。很多小型搅拌设备在打奶油、揉制软面团或者搅拌粘稠酱料时，不仅需要齿轮啮合传递旋转扭矩，还需要工作端有小行程的轴向进给来适配不同高度的料理容器，这款零件把传动齿轮、进给螺纹、定位轴段做成一体化结构，刚好能匹配这类紧凑空间的传动需求，不用额外搭配独立的丝杆和传动齿轮，能大幅压缩传动仓的轴向占用空间，让整机的握持或者机身结构做的更小巧。

从结构设计逻辑来看，零件上部的圆柱定位轴段是装配基准，直径公差控制在h7级，装配时直接插入传动仓上端的含油轴承孔内，限制径向跳动，轴段顶端做了C0.5的倒角，方便装配时快速导入轴承孔，也能避免锐边刮伤轴承内壁的含油衬层。中间的齿轮部分采用直齿圆柱齿形，齿顶圆直径根据适配的电机输出齿轮做了匹配，传动比设定在4.2左右，刚好能把小型串激电机每分钟一万多转的高转速降到搅拌头需要的每分钟两千多转的工作转速，同时把输出扭矩放大到足够带动搅拌负载的区间；齿宽做了8mm的设计，相比同模数的常规小齿轮齿宽增加了2mm，能在搅拌粘稠食材出现瞬时过载时，避免轮齿发生崩断或者过度磨损，齿端都做了微小的倒棱处理，装配啮合时不会出现卡滞，也能减少啮合启动瞬间的冲击噪音。

齿轮下方集成的是梯形传动螺纹，螺距设定为1.5mm，这个螺纹段和传动仓内的导向螺母配合，当齿轮旋转传递扭矩的同时，会沿着螺纹轨迹产生轴向的上下移动，行程大概在12mm左右，刚好能覆盖搅拌头在料理杯内的上下工作区间，不用额外设置升降机构就能实现搅拌过程中的小幅上下进给，让食材搅拌的更均匀，不会出现杯底食材打不到的情况；螺纹的牙型角做了30度的梯形设计，比普通三角螺纹的耐磨性更好，能承受搅拌过程中产生的轴向反推力，长期使用也不会出现螺纹滑牙的问题。最下方的轴段是搅拌头安装位，直径比上部定位轴稍细，侧面开有一个1.5mm宽的定位卡槽，搅拌头卡入卡槽后就能和轴同步旋转，不会出现相对打滑，轴端同样做了倒角方便搅拌头快速拆装更换。

实际装配时需要注意，上部定位轴和含油轴承的配合间隙要控制在0.02-0.04mm之间，间隙过大会导致齿轮旋转时径向跳动过大，啮合噪音增加还会加速齿面磨损，间隙过小则会导致转动卡滞，增加电机的空载负载。齿轮和电机输出齿轮的中心距要严格控制在设计值±0.03mm以内，中心距偏差过大会导致齿侧间隙不合适，要么啮合过紧转动阻力大，要么间隙过大换向时出现冲击。下方螺纹段和导向螺母的配合要预留适当的轴向窜动间隙，大概0.1mm左右，避免加工误差导致旋转进给时出现卡滞。这款集成式结构相比分体式的齿轮加丝杆装配结构，少了两个零件的装配环节，也消除了分体装配带来的同轴度误差，能有效降低传动过程中的抖动和噪音，很适合小体积的家用料理类搅拌设备使用，在负载不大、传动空间紧凑的场景下，这种一体化结构的可靠性比分体装配结构要高很多，也能降低整机的装配工时和物料成本。齿面的设计没有做过高的精度要求，控制在9级精度即可，完全能满足小家电的传动需求，不需要过高的加工精度带来额外的成本增加，材质一般选用POM或者玻纤增强尼龙，通过压铸成型就能满足强度要求，重量轻运转噪音小，也符合食品接触类配件的材质要求。
