渐开线行星轮系传动结构三维设计

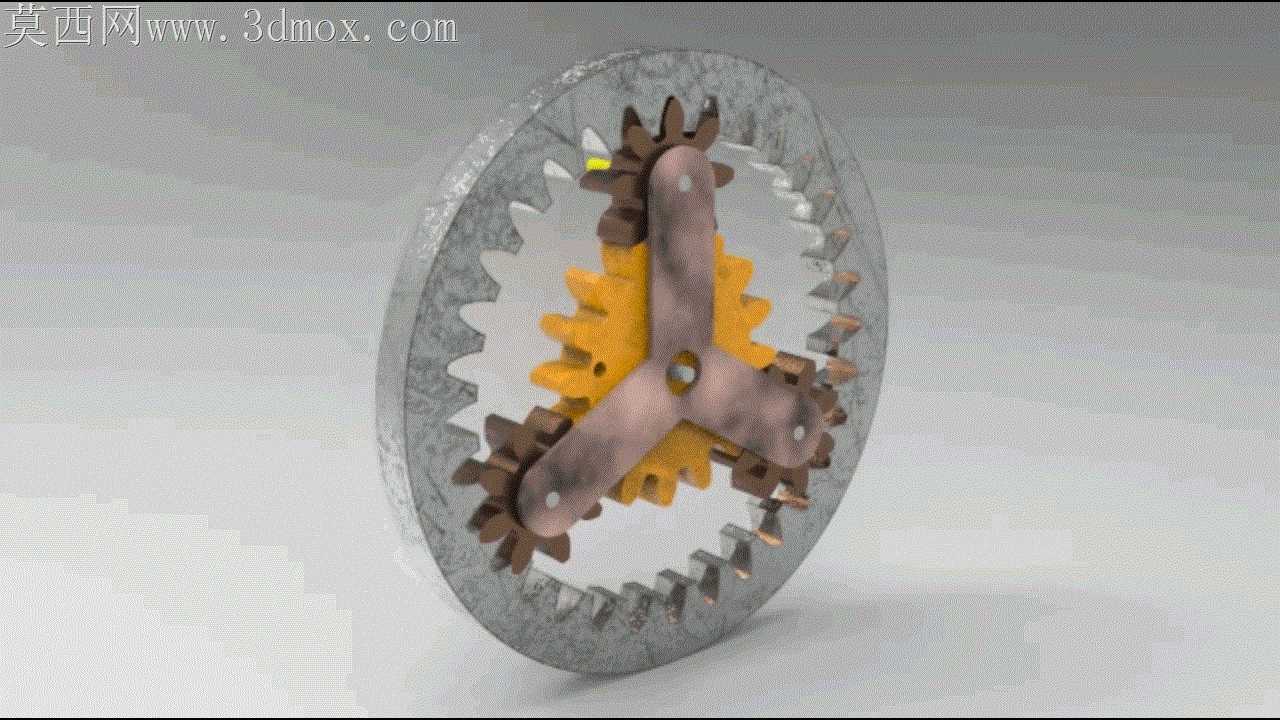

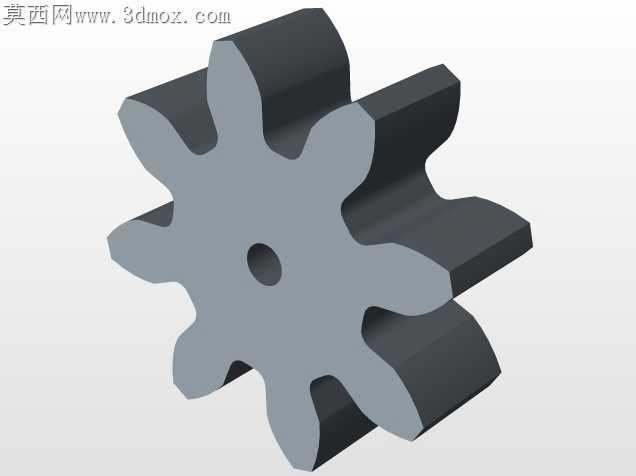

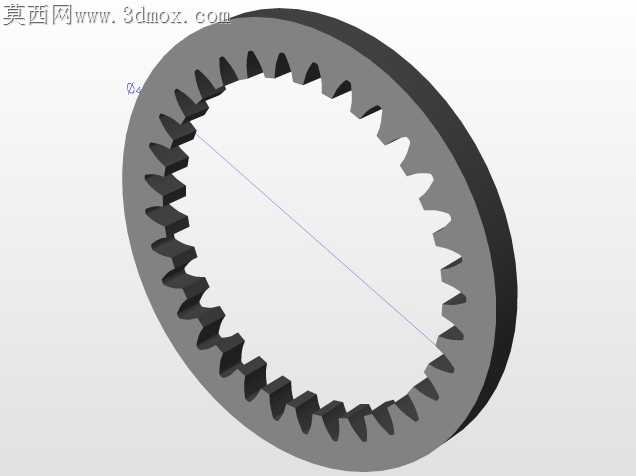

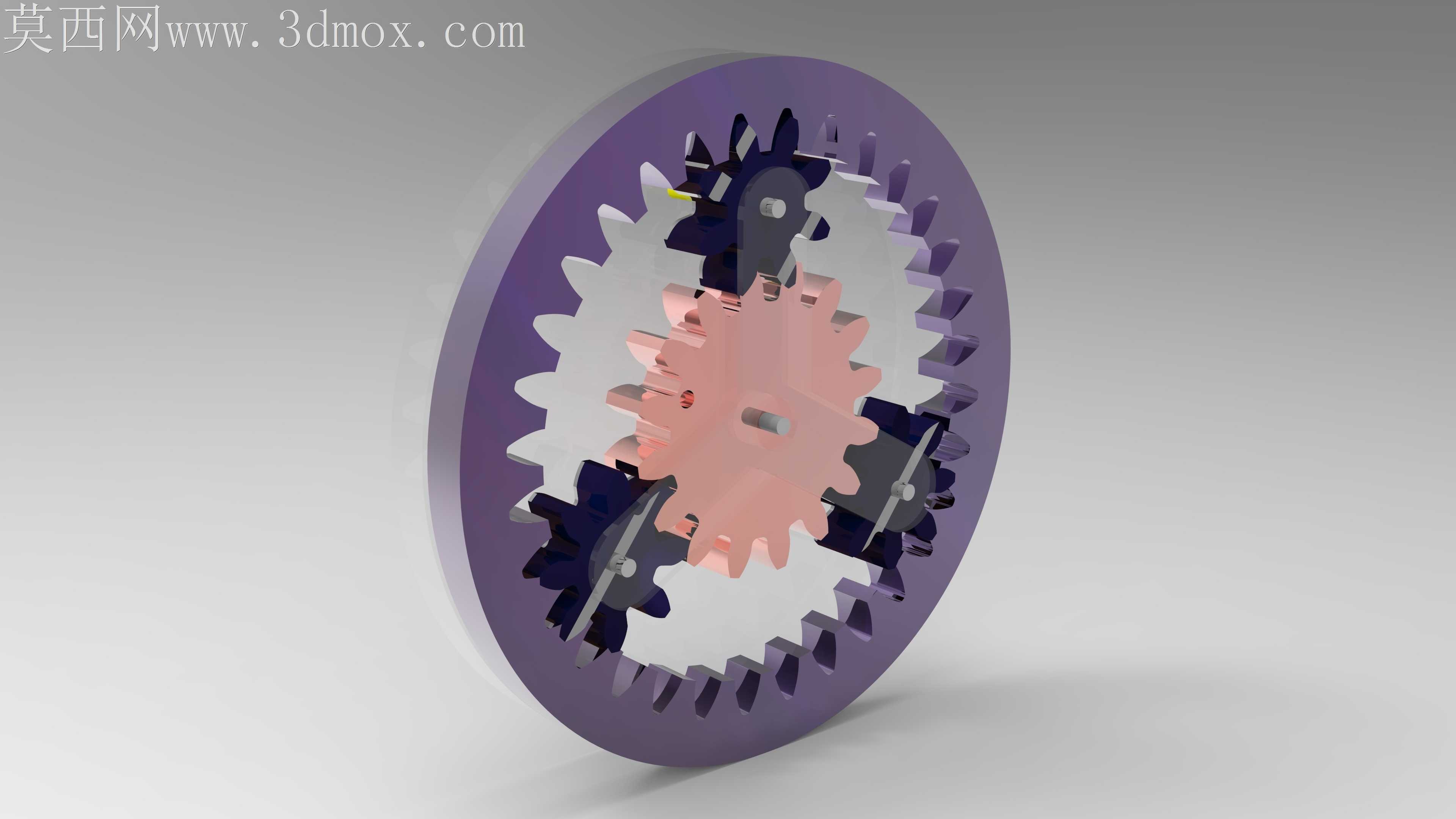

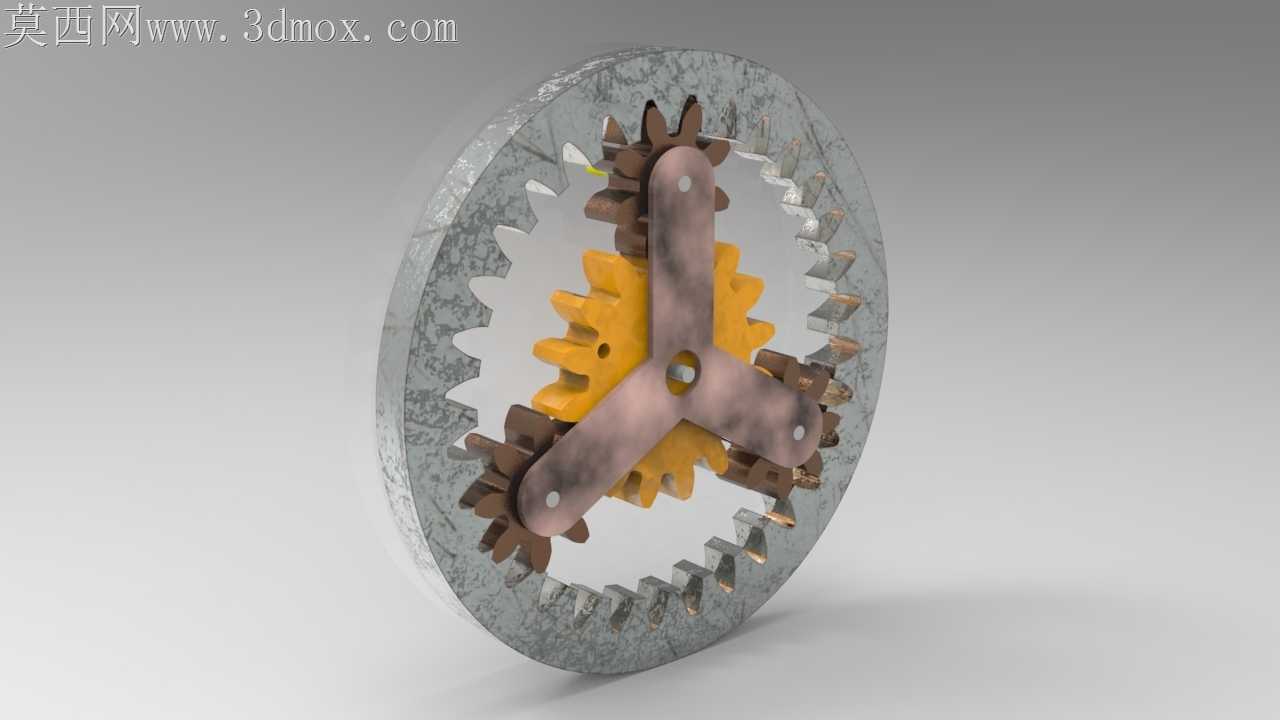

行星轮系是工业传动领域应用极为广泛的核心传动结构，相较于传统定轴轮系，它凭借同轴输入输出、多行星轮均载分流的特性，能在极小的安装空间内实现大传动比输出，同时具备更高的传动效率与更强的负载承受能力，广泛适配工业减速机、伺服传动系统、新能源汽车动力传动单元、工程机械回转机构、自动化生产线分度装置等对传动精度、空间占用、负载能力有严苛要求的场景。这套行星轮系结构采用经典的NGW型构型设计，由内齿圈、三个均匀分布的行星齿轮、太阳轮以及行星架共同组成完整传动链路，设计过程中严格遵循渐开线圆柱齿轮啮合原理，所有轮齿均采用标准压力角渐开线齿形，通过参数化建模完成齿廓精确拟合，确保各轮齿啮合侧隙处于合理区间，既避免传动过程中出现卡滞、顶齿问题，也能有效控制传动回差，满足精密传动场景的精度要求。在结构布局上，三个行星轮通过销轴与行星架连接，沿太阳轮周向120度均匀排布，这种均布设计能够将输入扭矩均匀分流到三个行星轮上，大幅降低单对轮齿的啮合负载，在同等体积下比定轴轮系承载能力提升40%以上，同时行星架采用三叉式对称结构，在保证支撑刚度的前提下尽可能缩减轴向尺寸，适配紧凑安装空间的使用需求。内齿圈采用薄壁环形结构设计，外圆预留安装定位止口，可直接嵌入设备壳体完成固定，太阳轮输入端预留轴孔与键槽结构，能够与驱动电机输出轴直接配合连接，行星架输出端设置标准连接法兰，可直接对接负载端的传动轴或执行机构，整体安装边界规整，无需额外设计复杂转接结构即可快速集成到各类传动设备中。设计过程中充分考虑实际运行的工况需求，行星轮与销轴之间预留了轴承安装位，可根据负载等级选配滑动轴承或滚动轴承，降低转动过程中的摩擦损耗，提升整体传动效率，各轮齿的齿宽、模数参数经过匹配校核，能够在额定负载下保证齿面接触强度与齿根弯曲强度满足长期运行要求，避免出现断齿、齿面过度磨损等失效问题。整套结构的传动路径清晰，动力从太阳轮输入后，通过啮合带动三个行星轮自转，同时行星轮沿固定内齿圈公转，最终通过行星架将减速增扭后的动力输出，可根据实际使用需求调整齿数配比，适配不同传动比的使用场景，既可以作为独立减速单元使用，也可以作为多级传动系统的核心级，串联组成更大传动比的传动总成，在工业生产、交通运输、新能源装备等多个领域都能发挥核心传动作用。
