ANSI92.1标准30度压力角花键传动构件

该花键构件是机械传动系统中实现轴与轮毂周向固定、传递旋转扭矩的核心连接零件，广泛应用于需要高同轴度、大扭矩传递的工业传动场景，涵盖工程机械行走机构、工业减速机输入输出轴连接、重型设备动力传输单元、精密机床进给传动链路等多个工业领域，相比普通平键连接，花键结构具备受力均匀、承载能力强、对中性优异、导向精度高的优势，可适配高速重载、频繁正反转、需要轴向滑移的传动工况。

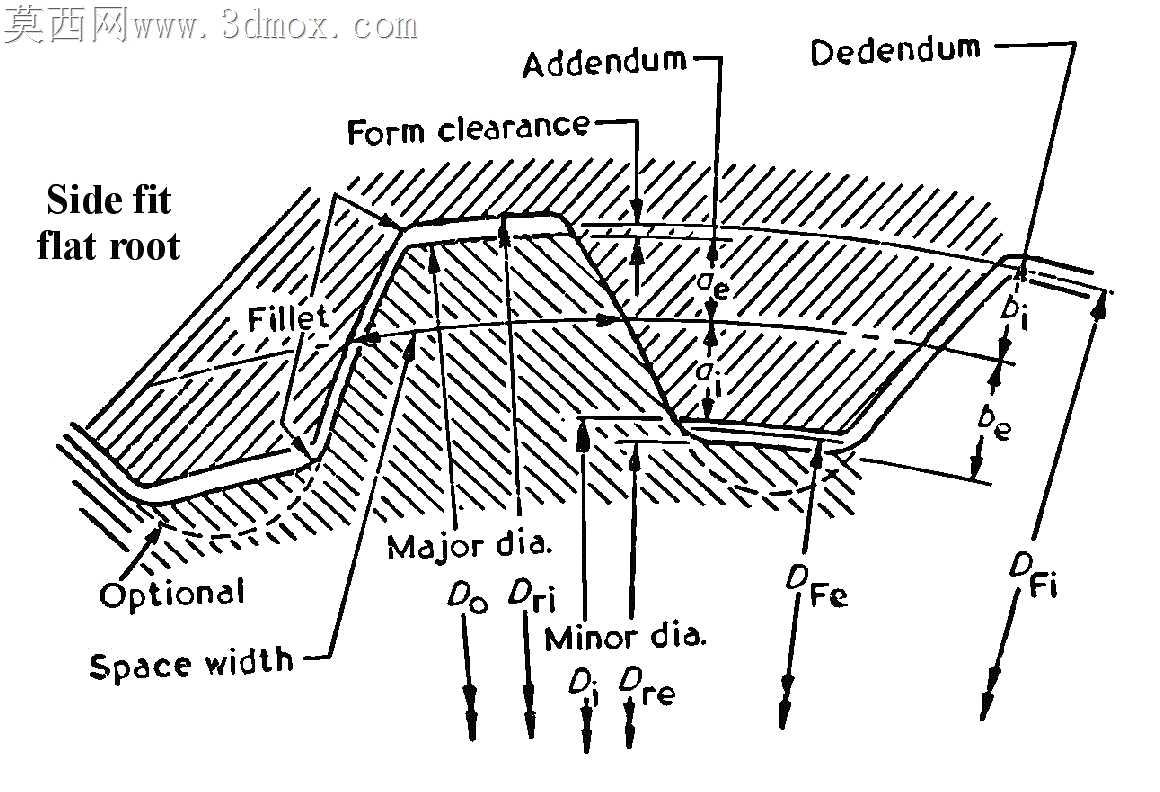

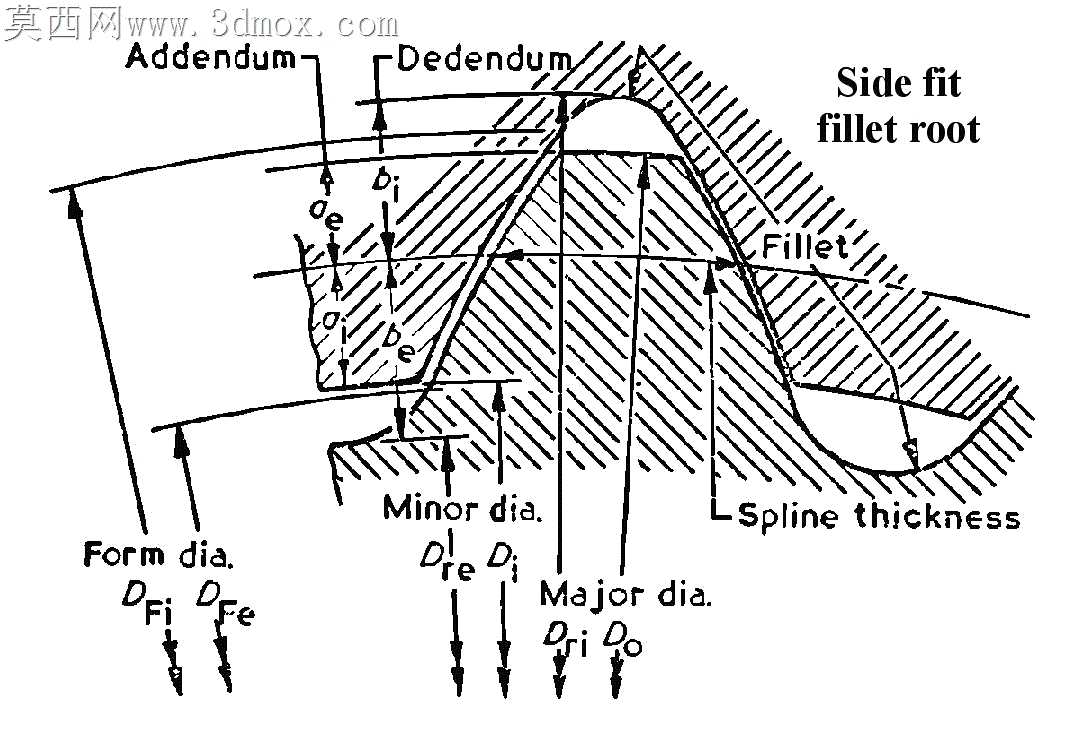

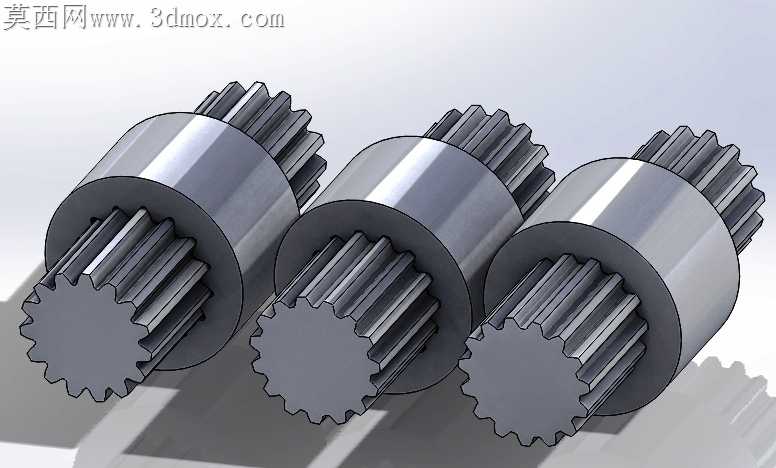

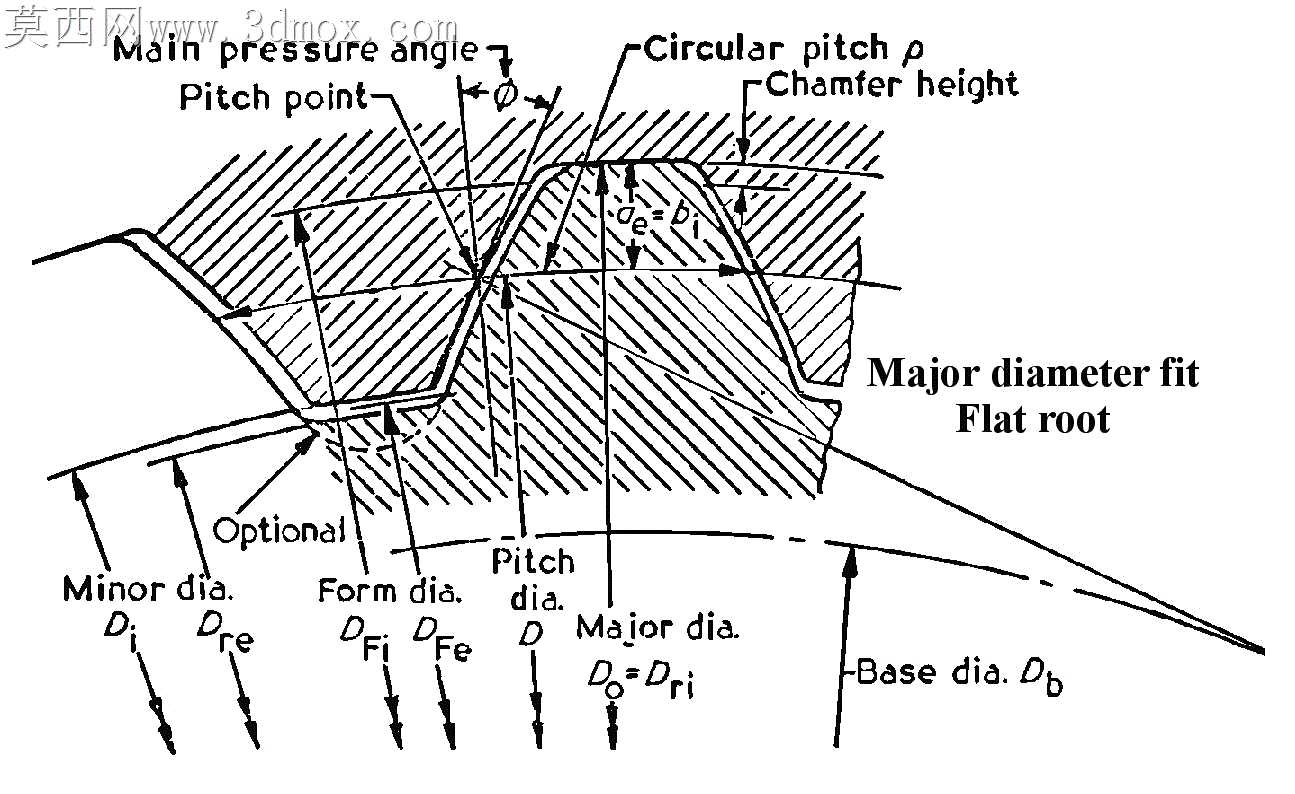

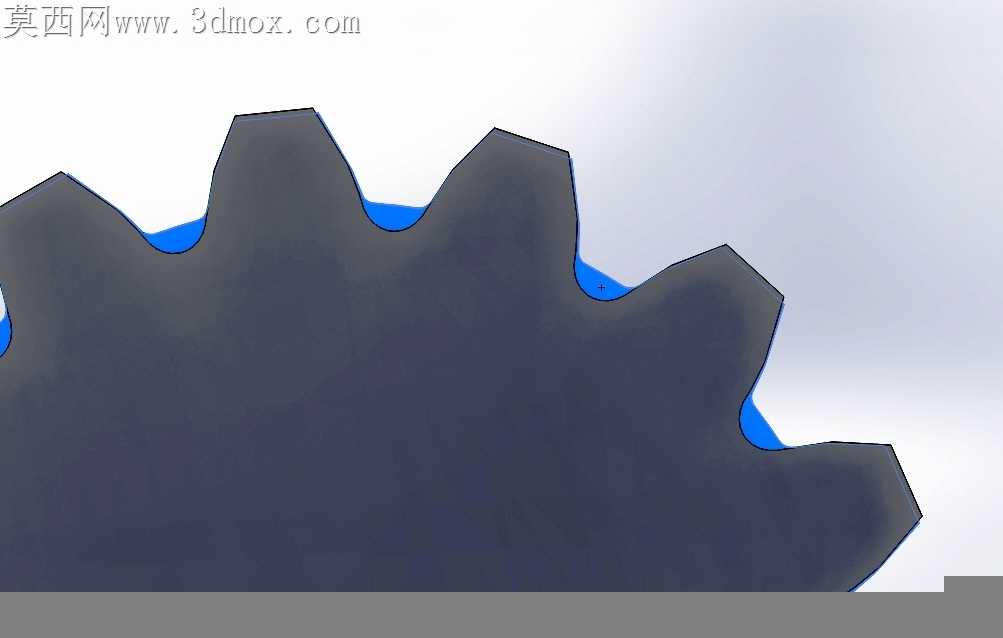

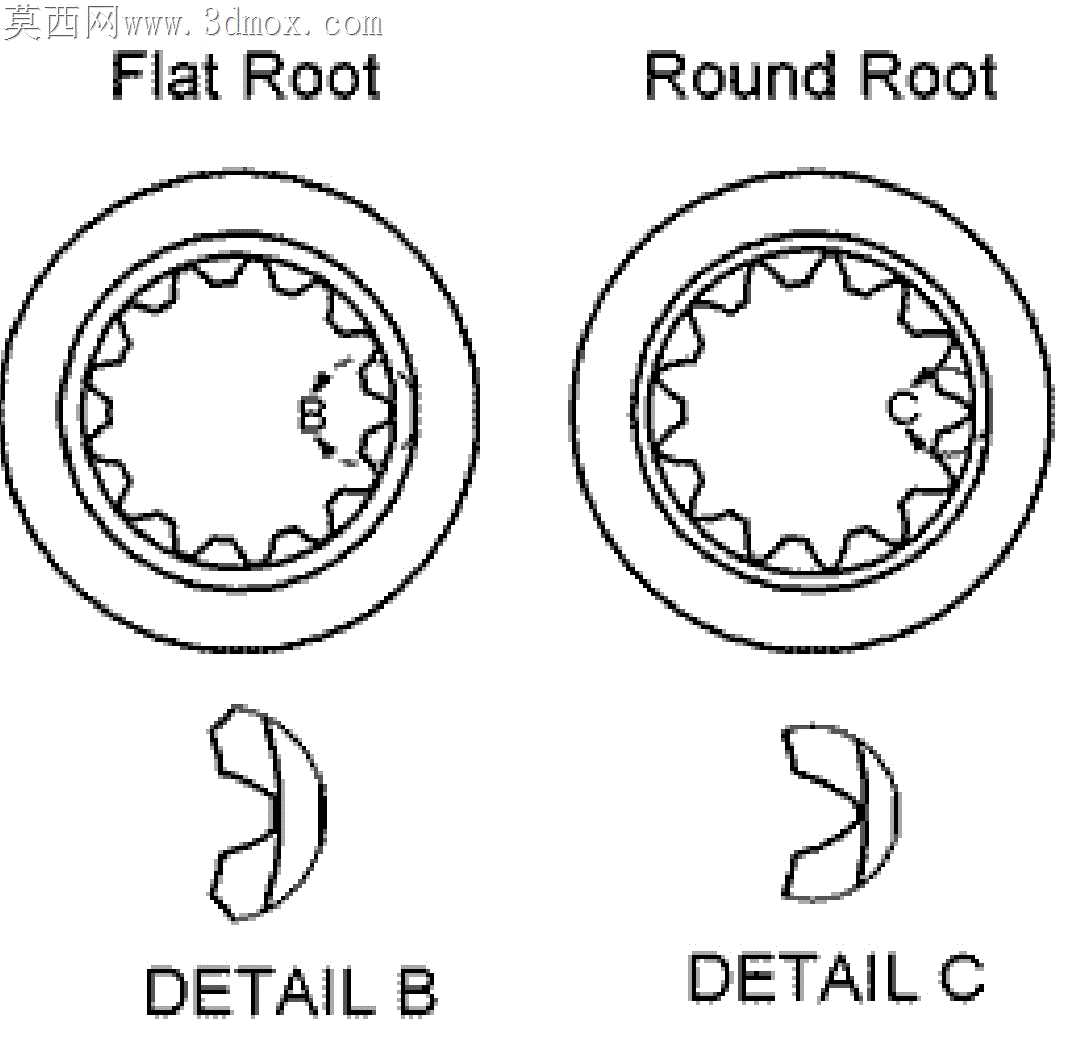

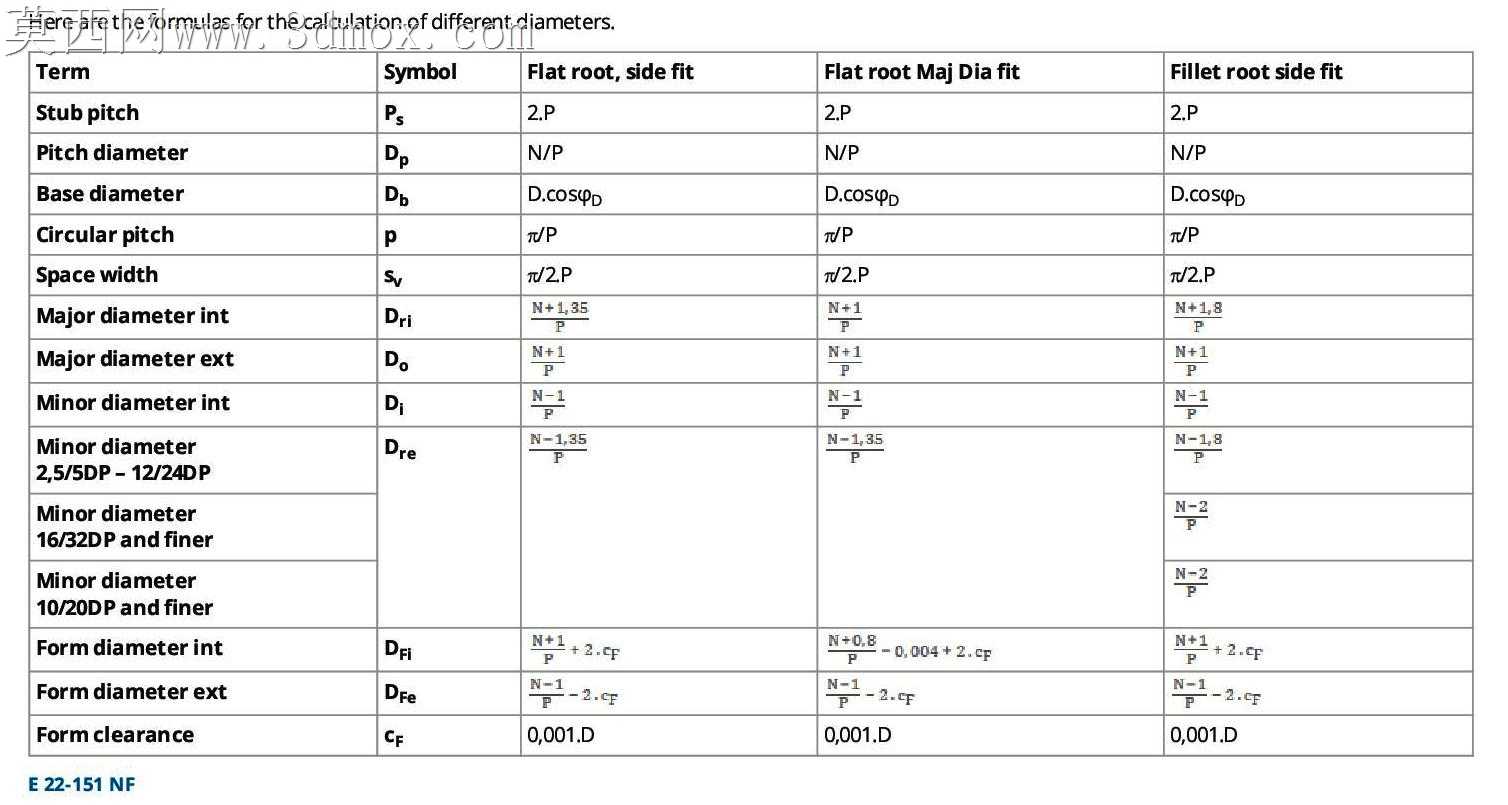

本次设计的花键构件严格遵循ANSI 92.1标准要求，采用30度压力角渐开线齿形，齿形曲线经过精准拟合，同时针对齿根、齿侧配合面做了专项设计：圆角齿根结构可大幅降低齿根应力集中系数，提升构件的抗疲劳弯曲强度，避免交变载荷下齿根断裂失效；扁平齿侧配合面可保证装配后齿面接触面积最大化，减少传动过程中的齿面磨损与冲击，提升传动平稳性；扁平齿根大径配合结构可实现轴与轮毂的大径定位，进一步提升连接的同轴度，减少传动过程中的径向跳动，降低传动噪音与振动。

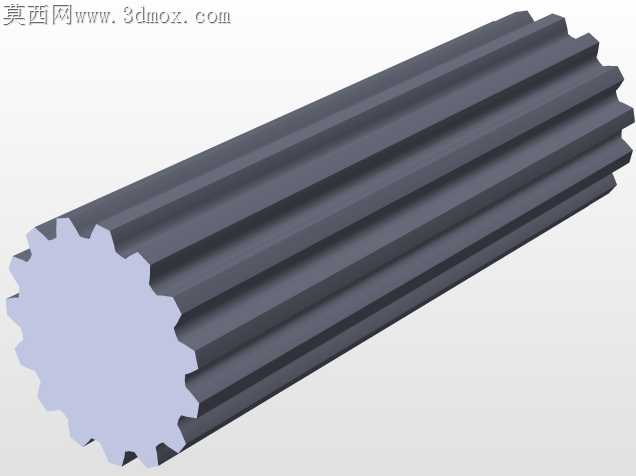

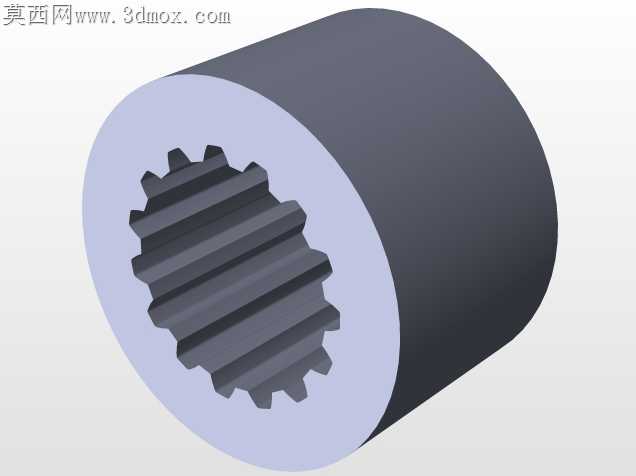

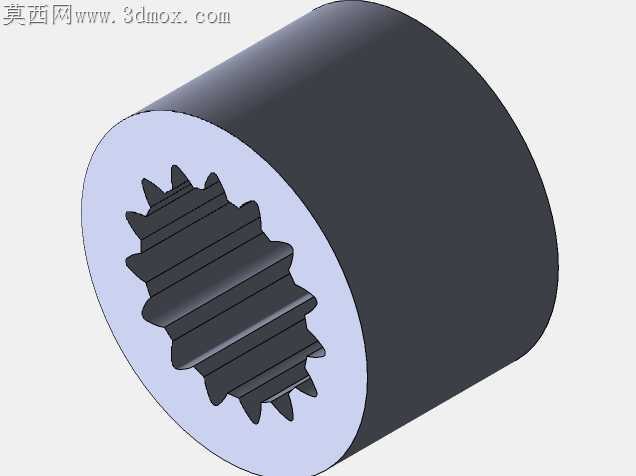

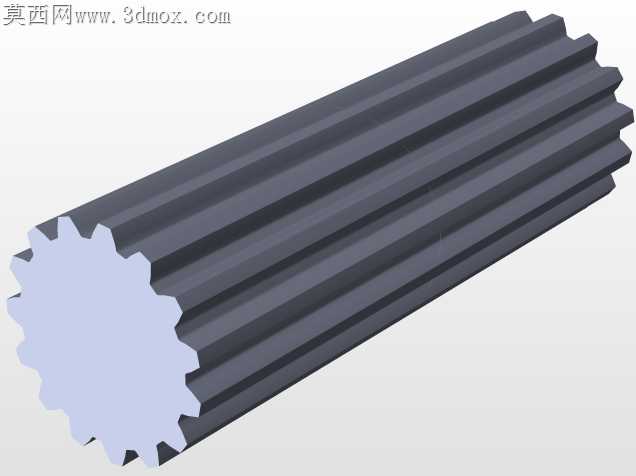

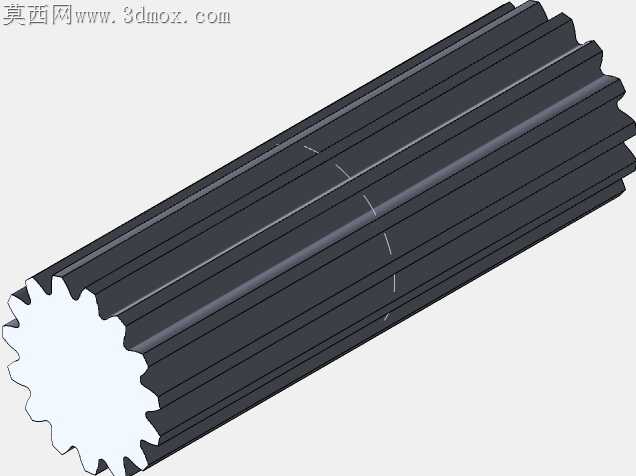

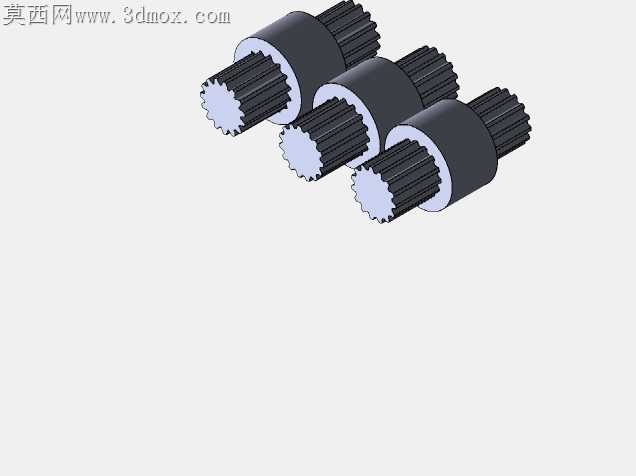

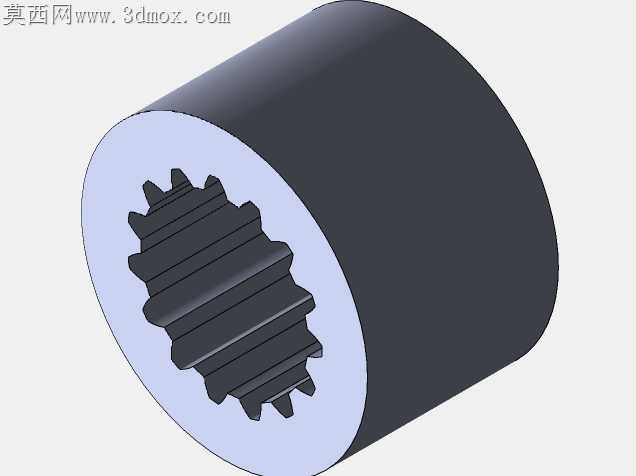

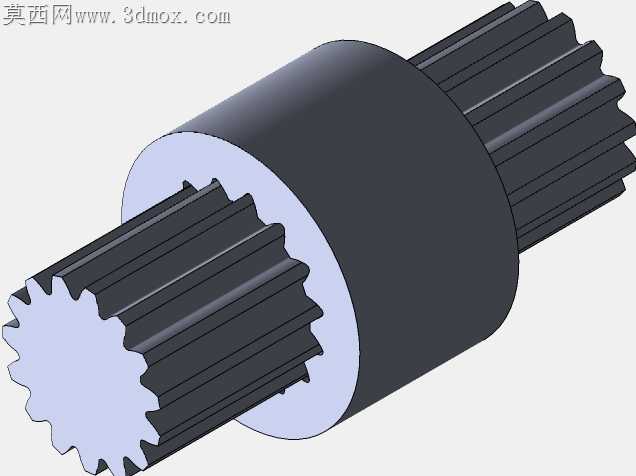

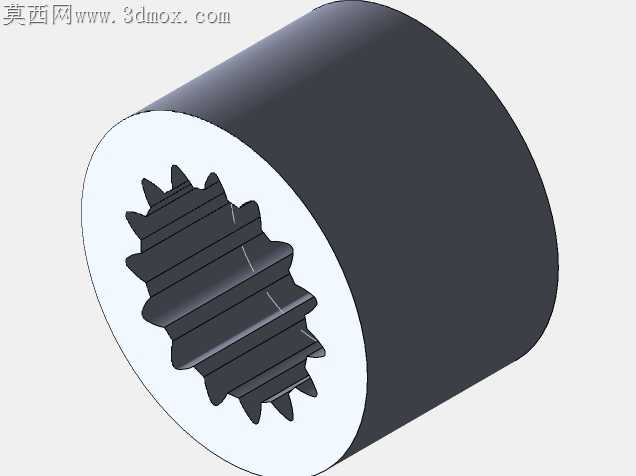

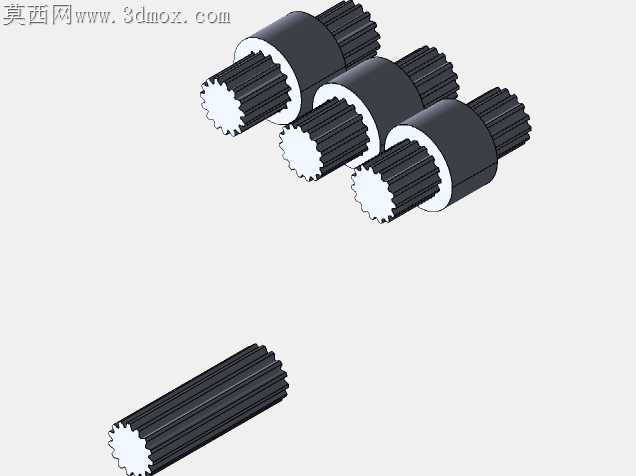

构件整体为圆柱轴类结构，外圆为光滑圆柱基准面，两端加工有符合标准的渐开线花键齿，齿形沿轴向均匀分布，齿向误差控制在极小范围内，保证装配后齿面载荷均匀分布。设计过程中充分考虑了安装边界与配合公差：外圆基准面的尺寸精度满足IT6级公差要求，可与轮毂内孔实现精准过渡配合，保证装配后无径向窜动；花键齿的齿厚公差经过严格计算，既保证装配时的顺畅推入，又能控制配合侧隙在合理范围，避免正反转切换时的回程间隙；构件的轴向尺寸经过优化，可适配常规轮毂的安装宽度，两端预留有合理的倒角与退刀结构，既方便装配导向，也满足加工工艺要求，避免加工过程中出现毛刺、应力集中等问题。

在实际应用中，该花键构件可直接替换同标准的进口花键轴，无需对配套轮毂做二次修改，适配性强；30度压力角的齿形设计相比传统45度压力角花键，齿根厚度更大，承载扭矩提升30%以上，同时齿顶不易变尖，加工工艺性更好，可采用滚齿、插齿等常规齿轮加工工艺完成制造，生产成本可控，适合批量配套应用。针对不同的传动载荷需求，该花键结构可通过调整齿长、配合精度等级，适配从轻载精密传动到重载冲击传动的不同工况，在保证连接可靠性的同时，兼顾传动效率与使用寿命，有效减少设备后期维护的更换成本。
