废塑料重塑用两件式部件承载工装结构

在中小批量零部件周转与废塑料回收再利用的生产场景中，这类两件式载体的设计初衷，是解决异形零部件运输过程中定位不稳、包装成本过高的痛点，同时适配废塑料重塑工艺的成型特性，兼顾生产端与物流端的双重需求。从实际应用场景来看，该载体主要服务于机加工零部件出厂后的干线运输环节，替代传统一次性定制泡沫衬垫、木质托架，允许供应商直接采用标准瓦楞纸板箱作为外包装，无需针对不同批次零部件的尺寸差异单独开模制作内衬，大幅降低小批量订单的包装耗材成本，同时避免不可回收包装废弃物的产生，适配制造业绿色转型过程中对包装可持续性的硬性要求。

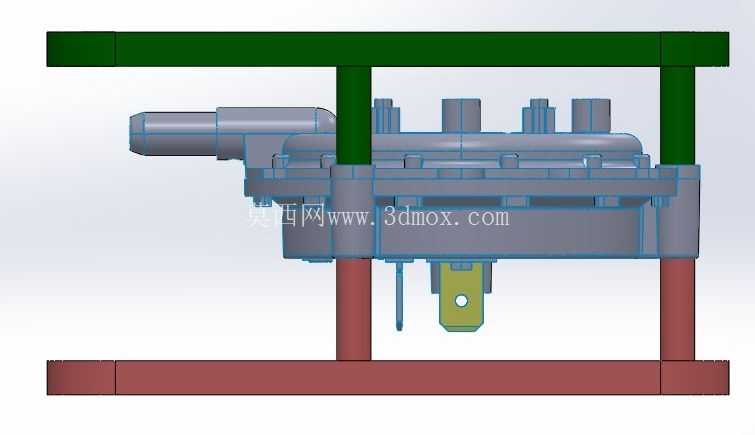

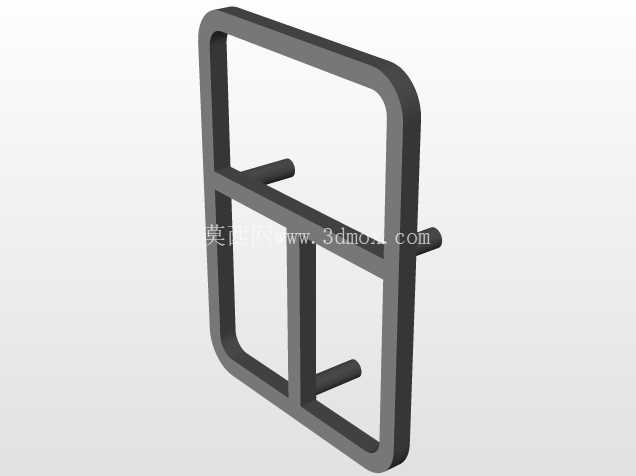

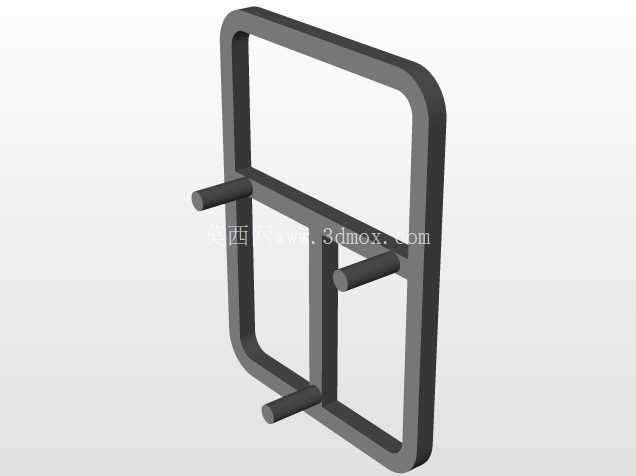

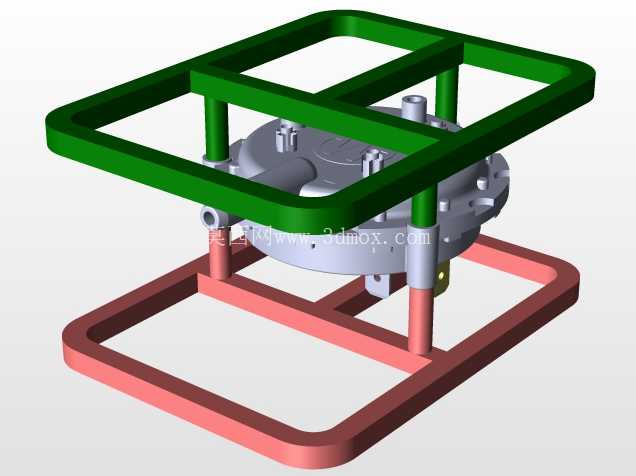

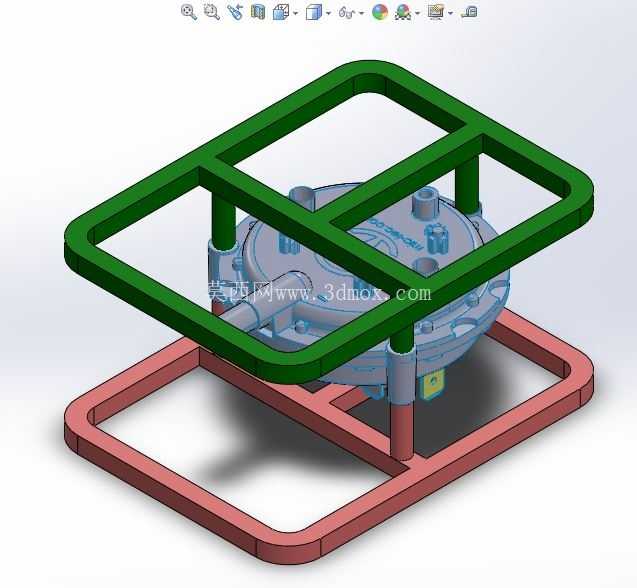

从功能特性层面拆解，该载体采用上下分体的两件式结构，主体承载区域完全贴合被支撑零部件的外轮廓曲面，接触位置做了0.8mm的容差倒角，避免零部件装入、取出过程中出现表面刮蹭；框架部分采用矩形管材拼接的龙门式结构，上下横梁与立柱的连接位置设置了定位止口，装配后整体框架的形位公差可控制在0.2mm以内，即使在堆码3层标准纸板箱的载荷下，框架变形量也不会超过0.5mm，完全满足公路运输过程中的颠簸振动工况要求。载体底部设置的定位凸台，可直接卡入标准纸板箱的底部预留卡槽，运输过程中不会出现载体整体窜动的问题；侧面预留的吊装缺口，适配生产线上的小型气动吊具抓取，可直接完成零部件从装配工位到包装箱的整托转移，减少人工二次搬运的操作步骤。

设计思路上，该载体完全围绕废塑料重塑工艺的成型限制展开，整体结构避免了大厚度实心区域，所有壁厚均匀控制在3mm，相邻壁面的过渡位置均设置了R2以上的圆角，防止注塑/压塑成型过程中出现缩痕、填充不足的缺陷；分体式的结构设计也大幅简化了成型模具的结构，无需设计复杂的侧向抽芯机构，采用普通两板模即可完成成型生产，进一步压低载体本身的制造成本。考虑到废塑料回收料的力学性能波动，框架的受力立柱位置做了局部加强筋设计，加强筋厚度为壁厚的0.6倍，既不会在成型表面产生缩印，又能将立柱的抗弯强度提升40%以上，即使采用100%回收废塑料生产，也能满足额定载荷下的强度要求。

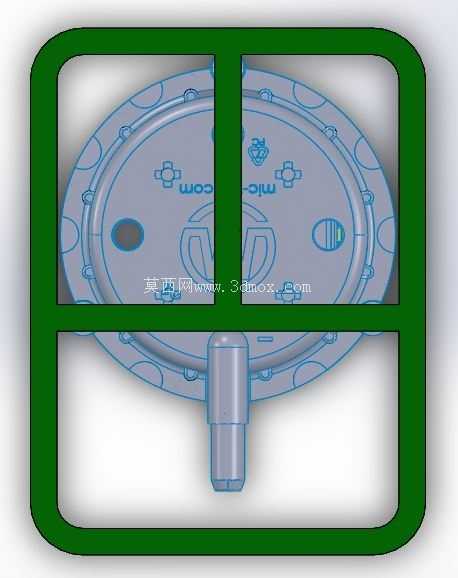

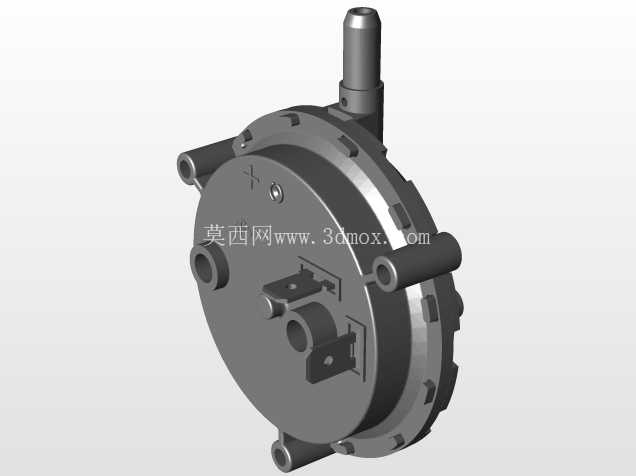

从安装边界与尺寸适配角度来看，该载体的整体外轮廓尺寸完全匹配市面上常用的400mm×300mm×200mm标准瓦楞纸板箱内部净尺寸，装入后箱体侧壁与载体框架之间预留5mm的间隙，方便操作人员放入缓冲气泡袋填充空隙；载体内部的零部件容纳腔，针对目标零部件的突出轴段、下方吊挂结构都做了对应的避让空间，其中下方吊挂结构的避让槽深度为15mm，完全容纳吊挂结构后不会与载体底部产生接触，避免运输过程中吊挂结构受挤压变形；侧面的操作缺口宽度为80mm，方便操作人员手指伸入完成零部件的取放，无需额外借助工装工具。在实际生产线适配中，该载体可直接放置在现有皮带输送线的托盘工位上，底部尺寸与输送线的定位挡块完全匹配，无需对现有输送线的定位结构做任何改造，即可直接接入现有零部件包装流水线，替换原有一次性包装内衬。

不同于传统定制化的零部件托架，该载体的结构设计预留了一定的适配余量，对于外形尺寸偏差在±10mm以内的同系列零部件，无需修改载体结构即可直接兼容使用，减少了不同规格零部件所需的载具种类，降低生产端的载具管理成本。同时，载体本身采用废塑料重塑生产，达到使用寿命后可再次破碎回收，重新生产新的载体，形成包装耗材的闭环循环，完全符合可持续包装的应用要求，在汽车零部件、小型机电配件的批量运输场景中具备很高的推广适配性。
