工业级框架支撑式圆形旋转作业台结构

该旋转作业台核心为大直径圆形回转台面，配套方管焊接成型的框架式支撑机架，主要面向多工位并行作业的生产场景设计，可作为装配工位、检测工位、工件中转工位的承载回转载体，适配需要频繁切换工件作业面、减少人员往复走动的生产环节，比如小型零部件的环形装配线、工件表面处理的多工位转序、压装作业的上下料位切换等场景，能够有效缩短单工位作业的辅助移动时间，提升单位面积的工位排布密度。

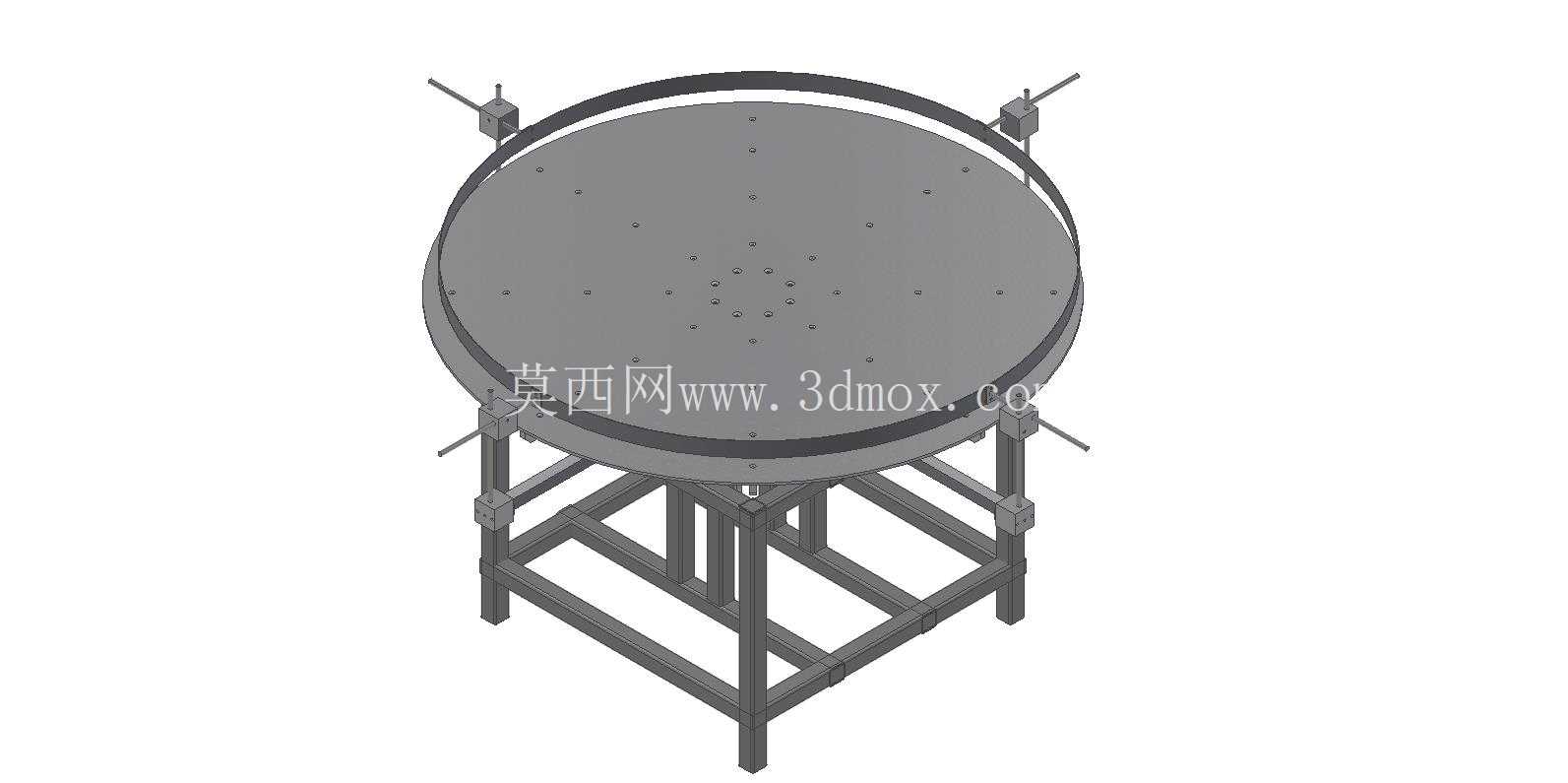

从结构设计逻辑来看，台面采用整板式圆形结构，台面上预留的阵列安装孔位可直接适配工装夹具的固定需求，无需二次打孔加工，孔位排布兼顾了不同尺寸工件的装夹兼容性，小到几公斤的小型压铸件，大到百余公斤的中型焊接组件，都可以通过对应孔位快速锁紧固定。台面外围设置的环形限位结构，可防止作业过程中工件、工具受离心力影响滑落，四个周向均匀分布的可调限位挡块，能够根据工件的外轮廓尺寸调整限位范围，对异形工件的固定也能起到辅助约束作用，避免回转启停阶段工件出现位移偏移。

支撑机架采用标准工业方管焊接成型的桁架式结构，四根主支撑腿垂直落地，腿间设置多层横纵连接杆件形成稳定的框式结构，相比单柱式支撑结构，这种框架式支撑的抗倾覆能力更强，即使台面偏载放置较重工件，也不会出现机架晃动、侧倾的问题。支撑腿底部预留的安装孔位，可通过膨胀螺栓与地面刚性连接，进一步提升设备运行的稳定性，适配需要频繁启停、回转速度有一定要求的作业场景。机架中部预留的中空空间，可容纳回转驱动组件、电气布线、气路管路等配套部件，不会出现管线外露干涉台面回转的问题，也方便后期对驱动部件进行维护检修。

从安装边界尺寸来看，圆形台面的直径适配常规人工操作的作业半径，操作人员站在固定位置即可覆盖台面上近三分之一的作业区域，配合台面的定角度回转，无需挪动脚步就能完成对应工位的全部操作。机架的整体高度符合人体工程学作业高度，操作人员站立作业时无需弯腰或抬臂，长时间作业也不容易产生疲劳。设备整体的占地面积仅为同等长度直线输送线的四分之一左右，对于车间面积紧张、需要紧凑排布生产工位的场景十分友好，不需要预留过长的输送线安装空间，也不需要配套复杂的线体传动组件。

在功能特性上，该旋转台仅保留纯机械结构部分，没有集成驱动、控制等电气组件，设计人员可以根据自身的实际使用需求，自由选配对应的驱动方式：如果是手动回转的轻载作业场景，可直接加装手轮、定位销实现定角度回转与锁止；如果是自动化生产场景，可在机架中空位置加装伺服电机、凸轮分割器或者回转驱动装置，实现精准的角度控制，与上下游自动化设备联动完成自动转序。台面的承载能力可通过调整支撑框架的管材壁厚、台面板材厚度进行适配，从轻载的小件装配到中载的工件焊接、打磨作业，都可以在该基础结构上做针对性加强，不需要重新设计整体结构形式。周向设置的挡块除了限位作用外，还可以作为工位标识的安装基准，每个挡块对应一个作业工位，方便操作人员快速识别当前工位的作业内容，也可以在挡块上安装传感器触发件，实现回转位置的自动检测，适配自动化生产的信号交互需求。

在实际应用中，这类纯机械结构的旋转台相比集成化的标准回转台，改造灵活性更高，设计人员可以根据自身的生产节拍、工件尺寸、作业内容做定制化调整，不需要受标准产品的尺寸、承载、接口限制。比如在压铸车间的工件去毛刺工序，可将旋转台作为中心作业台，周向排布上料、粗打磨、精修、检测、下料五个工位，每个工位的操作人员只需要处理对应工序的内容，台面每回转一个固定角度就完成一个工件的工序流转，相比传统的流水线作业，人员之间的配合更加灵活，单个工位出现短暂停顿时不会影响整条线的运行。在装配车间中，这类旋转台也可作为产品总装台，将产品的各个装配步骤拆分到周向工位，随着台面回转逐步完成全部装配流程，能够大幅减少产品在车间内的转运距离，降低转运过程中出现的工件磕碰损伤风险。
