双曲柄驱动多螺母同步拆装工装结构

在批量零部件装配、设备检修维护的现场场景中，法兰类零件、阀组组件、模具模块的多组螺母同步拆装一直是影响作业效率的关键环节，传统单头扳手逐点操作不仅耗时久，还容易因为各螺母拧紧力矩不均、压紧行程不一致，导致结合面密封失效、零件翘曲变形，甚至出现螺纹咬死的故障。这套基于双曲柄机构开发的多螺母同步作业结构，正是针对这类作业痛点设计的专用执行机构，能够在单次摇臂驱动行程内，同步完成4个均布螺母的旋合或拆卸动作，大幅压缩装配工位的作业时长，同时保证各螺母的进给量一致，避免偏载带来的零件损伤。

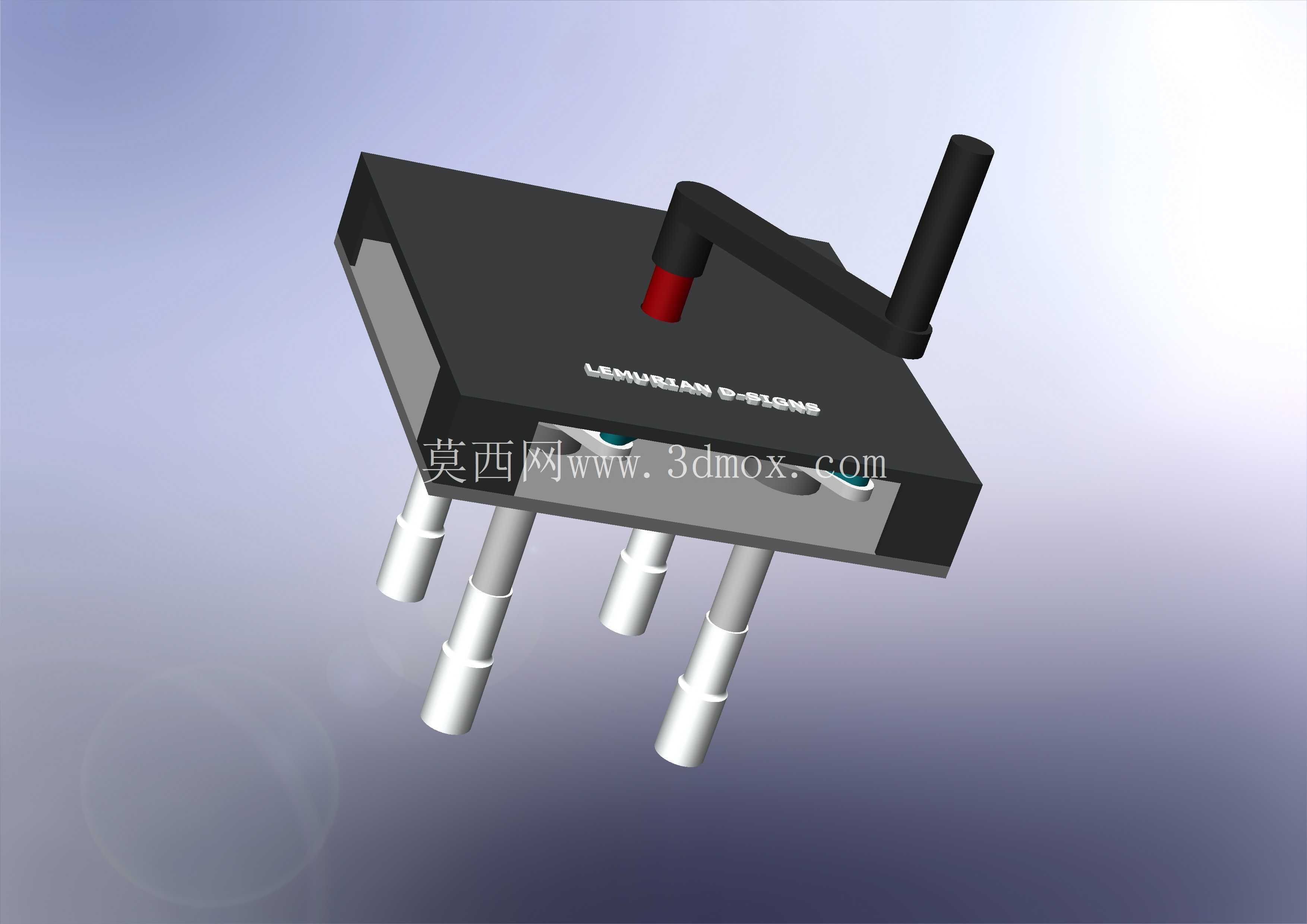

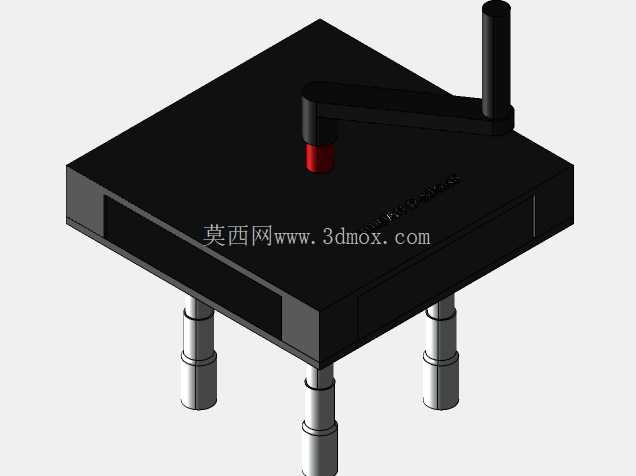

从结构布局来看，整套机构的主体承载框架采用箱型开放式结构，上平面作为驱动单元的安装基准，下方伸出的四个旋合轴对应矩形分布的螺母安装位，轴端可以根据作业对象的螺母规格快换不同尺寸的套筒头，适配M6到M12范围内的常用六角螺母。驱动侧的双曲柄机构采用对称布置的连杆传动路径，手动摇臂的输入扭矩通过曲柄滑块结构转化为四个输出轴的同步旋转运动，传动链路中设置了过载保护的弹性销结构，当单个螺母出现卡滞、扭矩超过阈值时，弹性销先行剪断，避免硬传动打坏螺母棱角或者扭断螺纹。

设计过程中重点考虑了作业空间的适配性，整套机构的横向安装边界控制在180mm以内，纵向高度不超过120mm，能够伸入到模具分型面、设备狭窄安装腔这类普通电动扳手无法就位的空间开展作业，四个输出轴的中心距可以通过更换下方的导向定位板调整，适配不同孔距的法兰或安装板，定位板上设置的定位销能够直接卡入零件的工艺定位孔，保证套筒与螺母的同轴度，避免作业过程中出现套筒滑脱的问题。摇臂的操作角度设置在机构侧上方45度位置，操作时手腕的施力角度符合人体工程学要求，连续作业时不容易产生疲劳，摇臂的可拆卸设计也让机构在收纳时能够进一步缩小占用空间，方便现场检修人员随身携带。

实际应用中，这套机构既可以作为手动装配工装在流水线工位使用，也可以加装伺服驱动单元改造为自动化装配站的执行端，在压铸件后处理、液压阀组装配、泵体端盖锁紧这类需要多螺母均布压紧的工序中，相比传统逐点作业的方式，单工位的作业效率能够提升60%以上，同时因为各螺母的旋合行程同步，结合面的压紧力均匀度能够控制在5%的误差范围内，有效减少因为装配应力不均导致的密封泄漏、零件变形问题。机构的传动部件全部封闭在箱型框架内部，作业过程中不会有外露的传动部件卷入杂物或者碰伤操作人员，下方的输出轴部位设置了防尘密封圈，能够在有切削液、金属粉尘的车间环境下长期稳定运行，日常维护只需要定期给曲柄连杆的铰接点加注润滑脂即可，不需要复杂的调校保养。

在结构细节的处理上，曲柄与连杆的铰接部位采用了自润滑铜套，相比普通轴承更耐冲击载荷，适合手动作业时施力不稳定的工况，输出轴的轴向设置了10mm的浮动行程，能够适配螺母在旋合过程中的轴向进给，不需要作业人员在转动摇臂的同时持续施加下压力，套筒头内部加装了磁钢，能够吸附螺母，在拆卸作业时螺母旋松后不会直接掉落，尤其适合高空设备检修、竖直安装面的作业场景，避免螺母掉落丢失或者砸伤下方设备人员。箱型主体的侧面开设了观察窗口，可以直接看到内部连杆的运行位置，方便作业人员判断机构的行程起点与终点，避免超行程转动导致的机构卡滞。
