紧凑型长行程带拉杆安装液压缸结构

在重型工业机械的线性驱动工位设计中，长行程执行件的安装空间受限一直是结构工程师常遇到的矛盾点：常规拉杆式液压缸为了保证长行程下的缸筒刚性，会在端板外侧预留较长的拉杆锁紧余量，同时杆端连接、缸尾铰接的结构也会额外占用轴向安装尺寸，很多压机、自动化输送线的改造项目里，原有安装位的轴向空间已经被机架、相邻工位的工装夹具卡死，重新扩孔改机架的成本远高于更换适配的执行元件，这类紧凑安装型的长行程液压缸就是针对这类场景开发的。

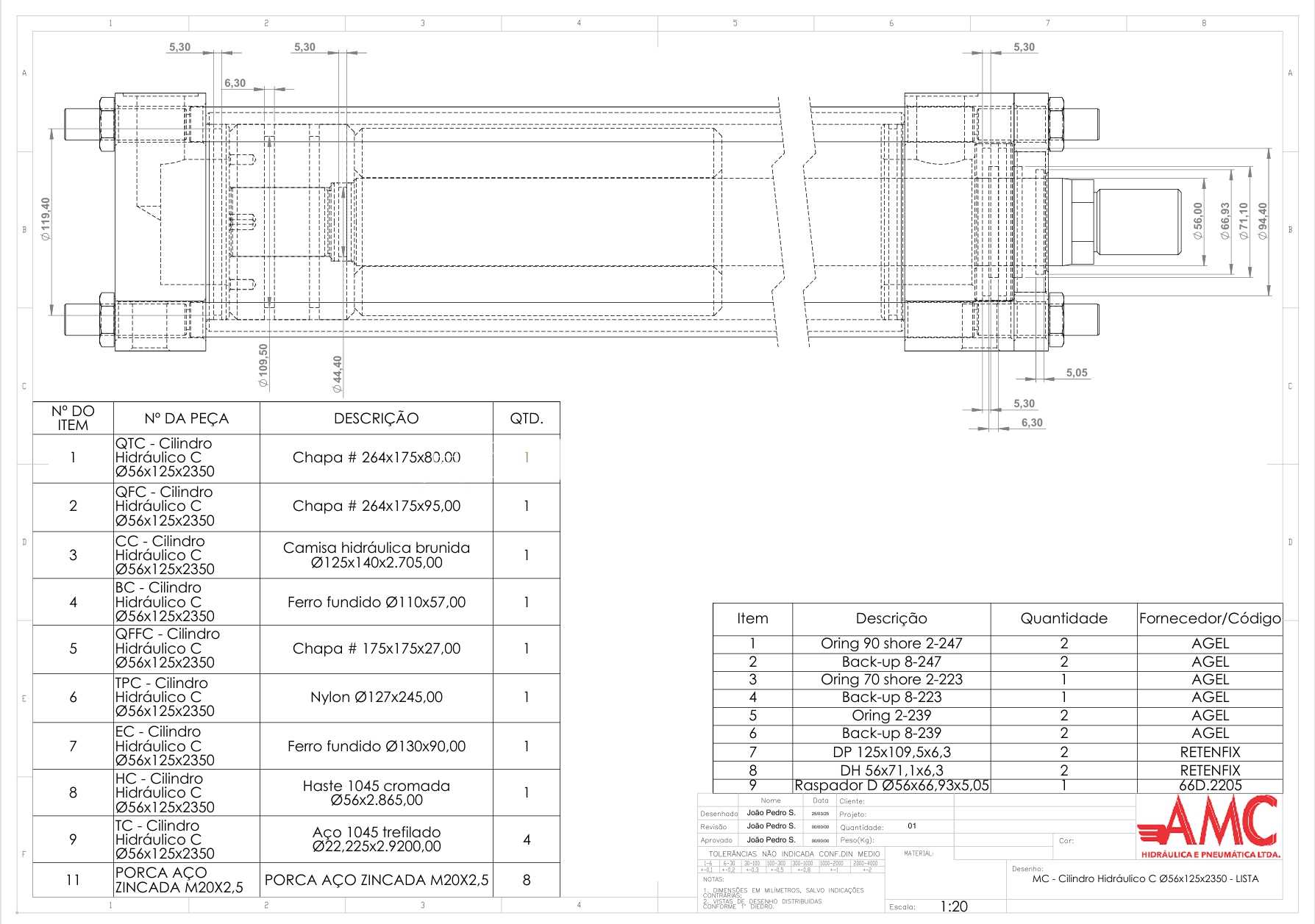

这款液压缸的核心设计思路是在保证额定推力、行程长度的前提下，尽可能压缩轴向的无效安装尺寸，首先是拉杆的锁紧结构做了优化，没有采用常规的伸出端板外侧的锁紧螺母结构，而是把锁紧螺母的安装位嵌入到端板的沉孔内部，拉杆两端的螺纹段长度刚好匹配沉孔深度，锁紧后螺母端面和端板外端面齐平，不会额外占用轴向空间；其次是杆端的连接形式，没有采用常规的外螺纹加长杆端，而是直接在活塞杆端面加工内螺纹孔，配合带锁紧槽的螺纹杆端连接件，连接件的法兰面直接贴合活塞杆端面，相比常规外螺纹杆端拧入后再备螺母的结构，轴向尺寸能缩短近一个螺母厚度的距离；缸尾的安装法兰也做了一体化设计，和后端板铸造成型，没有额外的法兰连接接缝，既减少了轴向的连接尺寸，也避免了多段连接带来的密封泄漏风险。

从实际使用场景来看，这款液压缸适配的工况覆盖了大吨位压力机的滑块回程驱动、长行程自动化生产线的工件推料、重型工装夹具的夹紧工位、物流输送线的挡料机构，还有一些冶金设备里的炉门启闭驱动，这些场景的共同特点是驱动行程长，但是安装位的轴向空间被周边设备限制，无法使用常规结构的长行程液压缸，同时对驱动的刚性、负载保持能力有较高要求，不适合采用带传动、链传动这类间接驱动结构。

尺寸边界上，这款液压缸的活塞直径为56mm，匹配125mm直径的活塞杆，在25MPa额定工作压力下能输出近60吨的推力，2350mm的总行程可以覆盖绝大多数长行程线性驱动的需求，紧凑安装结构让整体轴向安装尺寸比同参数常规液压缸缩短近12%，安装法兰的孔位采用行业通用的ISO标准间距，不需要重新设计安装转接板，可以直接替换原有工位上的常规液压缸，降低设备改造的设计和加工成本。

结构细节上，这款液压缸的活塞和缸筒之间采用了格莱圈加导向带的密封组合，格莱圈可以承受高压下的往复运动密封，导向带采用铜基聚四氟乙烯材质，既能承受活塞杆的径向负载，也能避免金属直接摩擦刮伤缸筒内壁；活塞杆表面做了镀硬铬处理，镀层厚度在0.03-0.05mm之间，硬度达到HV800以上，可以在多粉尘、有少量切削液飞溅的工况下长期使用，不会出现活塞杆锈蚀、密封件提前磨损的问题；缸筒采用高精度冷拔管，内孔珩磨精度达到H8级，表面粗糙度Ra0.4以下，保证活塞往复运动的顺畅性，减少内泄漏。

在做设备选型匹配的时候，需要注意这款液压缸的径向负载能力，因为是紧凑安装结构，端板的厚度相比常规液压缸略有减薄，所以在安装的时候要尽量保证负载的作用线和液压缸轴线重合，避免过大的偏载导致活塞杆弯曲、端板变形；如果是垂直安装使用的场景，需要在液压回路里加装平衡阀，避免负载自重带动活塞杆下滑，同时因为行程较长，要在活塞杆伸出的最大位置附近设置限位机构，避免活塞撞击前端盖造成结构损坏；另外这款液压缸的油口采用内螺纹连接，油口位置在前端板和后端板的侧面，接管的时候要预留足够的软管弯曲半径，避免管路干涉液压缸的往复运动。

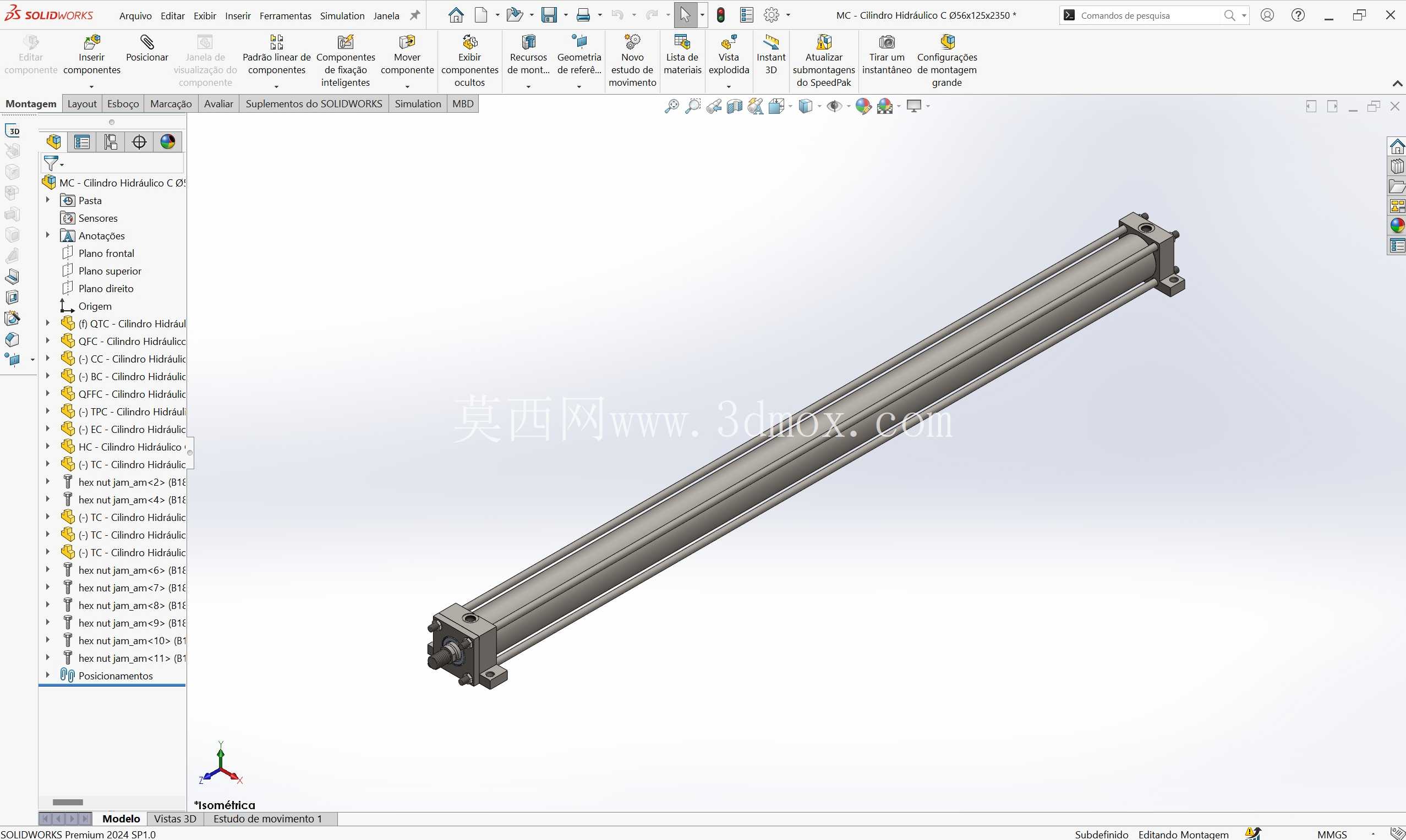

从三维建模的角度来看，这个模型完整还原了所有的装配细节，包括拉杆的锁紧结构、密封件的安装槽位置、安装法兰的孔位尺寸、杆端连接的螺纹规格，在做设备整体装配的时候，可以直接调用这个模型做干涉检查，不需要再重新绘制液压缸的三维结构，能大幅缩短结构设计的周期；模型的所有配合尺寸都按照实际加工公差做了预留，比如活塞和缸筒的间隙、活塞杆和导向套的间隙，在做运动仿真的时候，可以真实模拟液压缸的往复运动过程，不会出现配合过盈导致的仿真报错。
