菲尼克斯6位接线端子公座结构

在工业电控柜内部布线、PLC IO模块外接信号链路、小型自动化设备的板间电源与信号传输场景里，这类插拔式接线端子是解决现场布线效率、后期维护拆改便利性的核心基础连接件，替代了早年直接焊线、螺丝拧接在PCB焊盘上的落后接线方式，能让设备出厂前的板卡预接线、现场整机组装、后期故障模块更换的接线工序效率提升六成以上，也避免了反复拆拧焊盘导致的PCB铜箔脱落、接线虚接松动等常见现场故障。

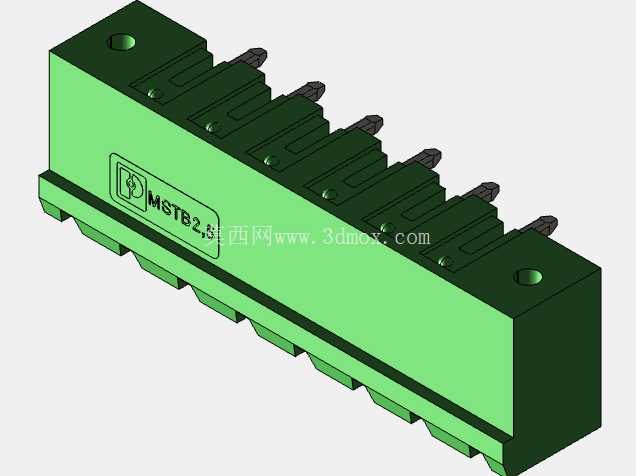

这款6位间距5.08mm的公座端子，是直接焊接固定在PCB电路板上的插接端，两端带内嵌铜质螺纹的法兰固定孔，当配套母座插合到位后，可以通过螺丝将公母座两端锁死，避免设备运输过程中的震动、长期运行中的温变应力导致接插件松脱，尤其适合有持续震动的工业设备、移动工控装置的接线场景，不会因为外力拉扯出现信号中断、电源接触不良的问题。端子的插针采用直插式焊脚设计，焊脚长度适配常规1.6mm板厚的FR4 PCB，过波峰焊时不会出现插针歪斜、焊锡上溢到插接接触面的问题，每个插针对应的焊盘旁预留了清晰的丝印位，方便PCB设计时标注引脚定义，减少生产焊接、现场接线时的错接概率。

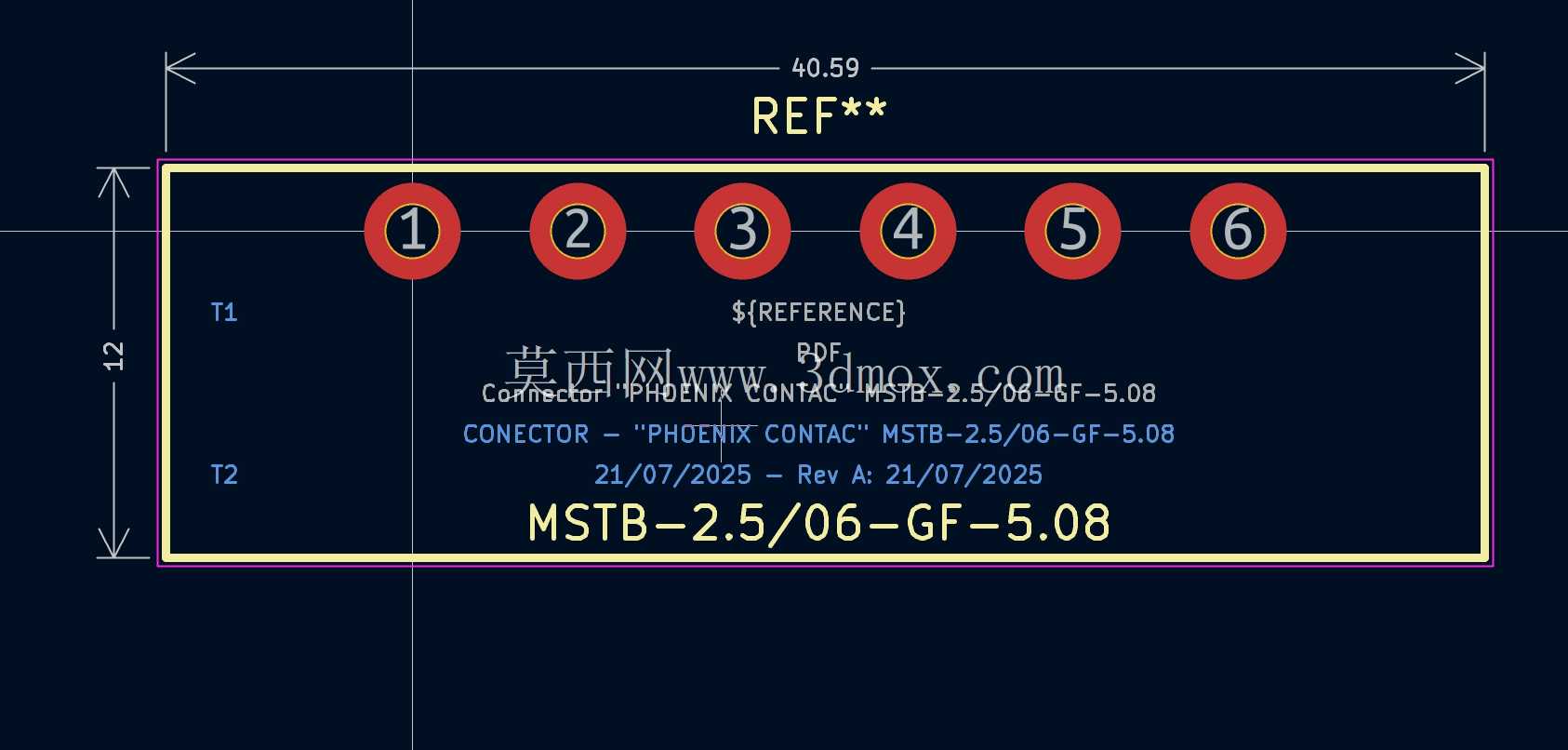

从安装边界来看，端子本体的长宽高尺寸适配多数紧凑型工控板卡的安装空间，不会占用过多PCB板上的布局面积，插合方向为垂直于PCB板面的直插式，母座接线后出线方向平行于板面，能压缩电控柜内部的接线走线空间，适合薄型壁挂式电控箱、嵌入式控制模块的紧凑布局需求。端子的绝缘基座采用耐高温的工程塑料材质，过波峰焊时的高温不会导致基座变形、插针移位，长期运行中也能耐受工业现场的温湿度变化，不会出现绝缘性能下降、基座脆裂的问题。

设计这类端子的三维模型时，首先要精准锁定插针的中心间距，5.08mm是工业接线端子的通用标准间距，一旦出现0.1mm以上的偏差，就会导致配套母座无法正常插合，出现插针弯折不进孔、强行插合后接触电阻过大的问题；其次要严格控制两端固定孔的中心距、螺纹规格，保证锁合螺丝能顺利对位，不会出现螺丝孔错位无法锁紧的情况；插针的伸出长度、插接段的直径公差也要严格匹配母座的夹持弹片尺寸，保证插合后的接触压力在合理区间，既不会因为插拔力过大导致现场拆接困难，也不会因为接触压力过小导致接触电阻超标、长期运行发热。另外基座的内壁导向倒角设计也很关键，模型里要还原插接入口处的导向斜角，让母座插合时能自动导正，即使现场接线时有轻微的对位偏差，也能顺利插合到位，不会出现插针顶弯的问题。

在实际选型应用中，这类5.08mm间距的端子单针载流量可以满足常规信号传输、小功率电源供电的需求，适合220V以下控制信号、24V直流供电回路的接线，广泛用在小型PLC扩展模块、传感器接线端子排、工业电源输出端、伺服驱动器的信号接口等位置，相比螺丝固定式的端子排，插拔式的设计能让模块更换时不需要逐根拆线，只需要拔下整个端子座就能拆下故障模块，更换新模块后直接插回即可，大幅缩短现场故障停机的维护时间，也避免了拆线后重新接线时的错接风险。建模时还要注意基座底部的定位凸台设计，这个凸台会卡在PCB对应的定位孔里，过波峰焊时能防止端子在PCB上移位，保证焊接后的位置精度，两端固定孔的金属嵌件要和塑料基座结合牢固，承受螺丝锁附的扭矩时不会出现嵌件转动、脱落的问题，这些细节都是实际量产应用中验证过的可靠性设计，在三维模型里都要准确还原，才能给PCB布局、结构设计提供准确的参考依据，避免设计出的板卡出现安装干涉、端子无法正常装配的问题。
