三角法兰式压铸管路连接基座结构设计

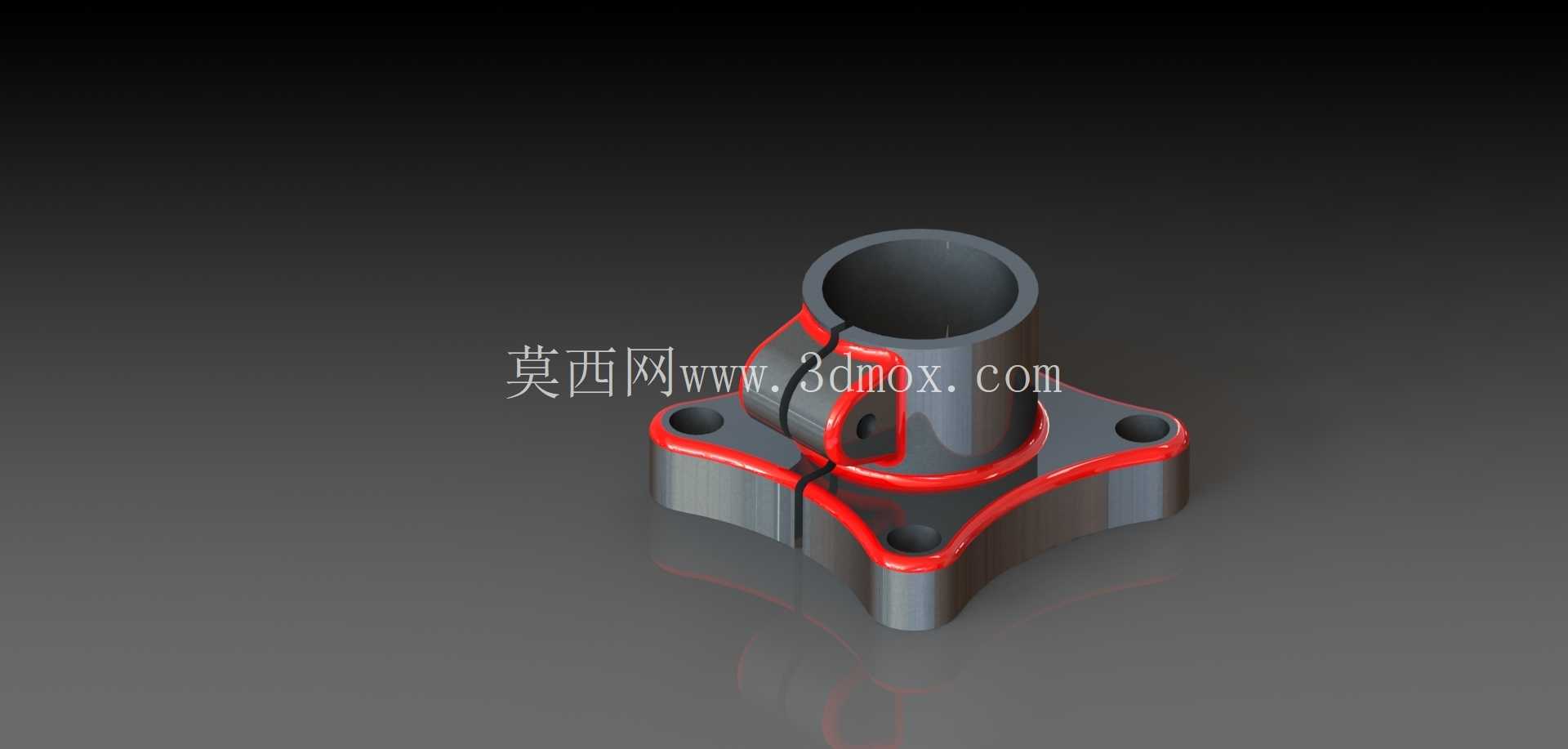

　　该零件属于压铸成型的管路连接支撑基座，主要应用在低压流体输送管路的终端固定场景，常见于小型液压站油路分支、气动系统管路排布、冷却循环水支路的接口固定工位，用来承接垂直方向的管路插接，同时通过底部的三角安装面实现与设备安装面板的刚性固定，避免管路受流体脉冲载荷出现晃动、接口松脱的问题。从结构功能来看，主体的中空筒体为管路插接通道，内壁预留的均匀壁厚满足常规1.6MPa以内的流体承压需求，筒体与底部三角法兰的过渡区域做了大圆弧过渡处理，既避免压铸成型时出现应力集中导致的冷隔缺陷，也能降低管路受侧向载荷时连接根部的应力峰值，提升长期交变载荷下的结构疲劳寿命。

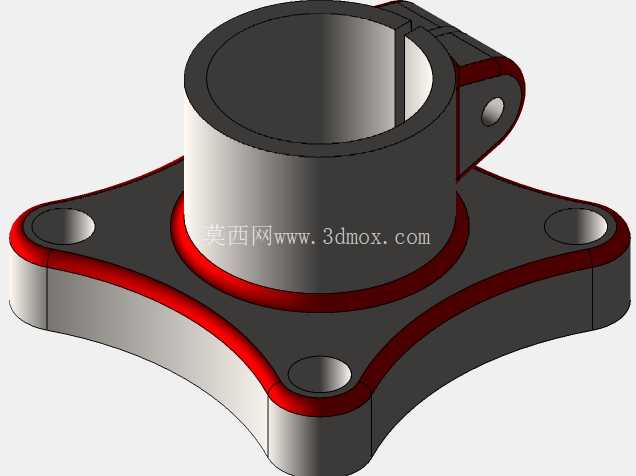

　　三个安装耳座呈120°均匀分布在法兰外缘，每个耳座中心预留贯通的安装孔，可通过标准螺栓实现与安装基面的锁附，三角排布的安装方式相比四角安装，对安装基面的平面度公差适应性更强，即使安装面存在小幅的形位误差，也能保证锁附后基座不会出现翘曲，避免筒体轴线偏斜导致管路插接密封失效。筒体外侧的红色标识区域为密封配合位，对应安装时O型密封圈的装配位置，该区域在压铸后需做精整处理，保证表面粗糙度达到Ra1.6以内，满足静密封的配合精度要求，避免流体从插接位置渗漏。

　　设计阶段针对压铸工艺做了针对性优化，整体壁厚控制在3mm均匀区间，没有出现壁厚突变的结构，防止压铸充型时出现卷气、缩孔缺陷；三个安装耳座与筒体连接的位置都做了工艺补正，预留了合适的拔模斜度，方便压铸开模时顺利脱模，减少后续机加工的余量。安装边界方面，底部三角法兰的外接圆直径适配常规的50mm安装间距，三个安装孔的中心距符合通用五金配件的安装孔位规范，可直接替换同规格的压铸管路支座，不需要重新在设备面板上加工安装孔；筒体的内径尺寸适配常用的16mm外径流体管路，插接深度设计为25mm，保证管路插入后有足够的配合长度，不会受流体冲击出现脱出问题。

　　在实际设备装配场景中，这类基座通常安装在设备侧壁或者阀组安装板上，作为管路的终端固定点，承接上方插接的硬质管路或者软管接头，相比传统的螺纹直通接头，带三角安装法兰的结构能承受更大的管路侧向载荷，尤其适合设备运行中存在小幅振动的工况，避免长期振动导致螺纹连接松动、密封失效。结构上没有多余的冗余设计，所有曲面过渡都兼顾了压铸工艺性和结构强度需求，筒体顶部的倒角设计方便管路插接时的导向，安装耳座的外缘做了圆角处理，避免装配时锐边划伤操作人员，也能减少压铸时的飞边产生。针对流体通过时的流阻问题，筒体内部没有做台阶结构，整个通径保持一致，减少流体通过时的局部压力损失，提升管路输送效率。
