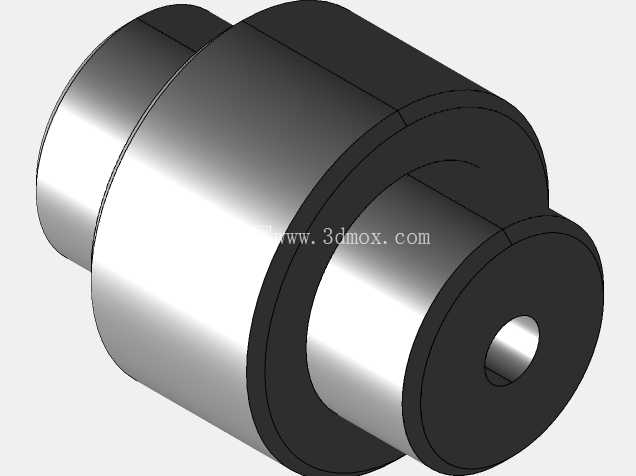

AC-28型轴用刚性联轴器结构设计

在中小功率传动系统的布局设计中，轴与轴之间的刚性同轴连接是极为常见的传动需求，这类连接场景往往对传动精度、同轴度保持能力有较高要求，不允许两连接轴之间出现径向、角向的相对偏移，AC-28型刚性联轴器正是针对这类工况开发的传动连接部件。从实际应用场景来看，这类联轴器常被布置在小型输送线驱动端、精密检测设备传动组、小型液压泵站动力输出端、桌面级加工设备主轴传动段等位置，用来连接电机输出轴与从动负载轴，实现扭矩的无间隙同步传递，由于没有弹性缓冲元件，这类刚性联轴器的传动滞后几乎为零，能够精准传递输入端的转速与扭矩，不会因为弹性形变造成传动相位差，尤其适合对传动同步性要求较高的精密传动场合。

从功能特性来看，该款联轴器采用整体式刚性结构设计，没有分体式联轴器的连接接缝与紧固件松动风险，整体结构的抗扭强度更高，能够承受稳定的额定扭矩传递，在额定负载范围内不会出现传动打滑或者连接失效的问题。联轴器两端分别设置不同直径的轴孔，用来匹配不同轴径的动力端与负载端，轴孔采用基孔制公差设计，能够与对应直径的标准光轴实现过渡配合，装配时可通过顶丝或者键连接实现轴与联轴器的周向固定，避免传动过程中出现轴与联轴器的相对转动。联轴器的中间段做了直径放大设计，一方面提升了整体的抗扭截面系数，增强联轴器承受扭矩负载的能力，另一方面也为两端轴孔的加工提供了足够的结构余量，避免轴孔深度不足导致的轴连接长度不够、连接稳定性差的问题。

从设计思路层面来看，这款联轴器的结构完全围绕刚性同轴传动的核心需求展开，没有多余的冗余结构，整体采用回转体对称设计，在高速旋转工况下能够实现良好的动平衡性能，不会因为结构不对称产生额外的离心振动。设计时将最大外径控制在28mm，整体结构紧凑，径向占用空间小，能够适配安装空间局促的小型设备内部传动布局，不会因为联轴器体积过大造成周边部件的干涉。两端轴孔的同轴度在设计时提出了较高的形位公差要求，确保装配后两连接轴的同轴度偏差控制在允许范围内，避免因为联轴器本身的同轴度误差造成轴系附加弯矩，延长轴承与轴的使用寿命。联轴器的外圆表面做了光滑过渡处理，没有尖锐的棱角与凸起结构，一方面降低了高速旋转时的风阻与噪声，另一方面也避免了装配与维护过程中尖锐边角对操作人员造成划伤。

在安装边界方面，这款联轴器的轴向总长度根据两端轴孔的深度做了匹配设计，确保两端插入的轴能够达到足够的配合长度，同时不会出现轴顶死的问题，轴孔末端预留了足够的避让空间，即使轴端有轻微的长度误差也不会影响装配。装配时需要先将两连接轴的同轴度调整到位，再将联轴器分别套入两端轴，锁紧固定件即可完成安装，不需要复杂的调整工序，后期维护时也只需要松开固定件即可完成拆卸，维护成本较低。需要注意的是，这类刚性联轴器不具备偏移补偿能力，安装时必须严格保证两轴的同轴度，否则会在轴系中产生较大的附加应力，长期运行会造成轴的疲劳损坏或者轴承的过早磨损，因此在安装支座的设计时，需要为动力端与负载端的安装面设置足够的加工精度，或者增加微调结构来保证两轴的对中精度。

从实际使用的角度出发，这类整体式刚性联轴器相比弹性联轴器、膜片联轴器等结构，结构更简单，加工成本更低，传动刚性更强，在对中精度能够保证的工况下，使用寿命更长，几乎不需要日常维护，非常适合固定工位、长期稳定运行的小型传动系统使用。在三维建模过程中，这类回转体零件的建模需要重点关注各段轴径的同轴度约束、轴孔与外圆的位置公差、固定件安装孔的位置精度，确保模型的尺寸参数与实际加工要求一致，为后续的工程图输出、装配干涉检查、运动仿真提供准确的模型基础。在进行设备选型时，需要根据传递的额定扭矩、两端连接轴的轴径、安装空间的径向与轴向尺寸来确认该款联轴器是否适配，避免因为选型不当造成传动失效或者安装干涉。
