丹佛斯DARV系列直动式泄压液压阀块

在工业液压系统的压力保护回路设计中，紧凑型集成阀块一直是小空间安装场景下的核心选型方向，这款集成丹佛斯Vickers DARV系列直动式泄压阀的歧管块，正是针对中小流量液压回路的过载保护需求开发的集成化元件。日常在机床液压站、小型工程机械辅助回路、工装夹具液压系统这类安装空间局促、管路排布要求紧凑的场景里，传统管式连接的溢流阀需要额外配置过渡接头、连接管路，不仅占用安装空间，还会增加管路泄漏点，而集成式阀块将插装式泄压阀直接嵌入加工完成的油路块内部，省去了外接管路的冗余设计，能大幅压缩阀组的整体安装体积。

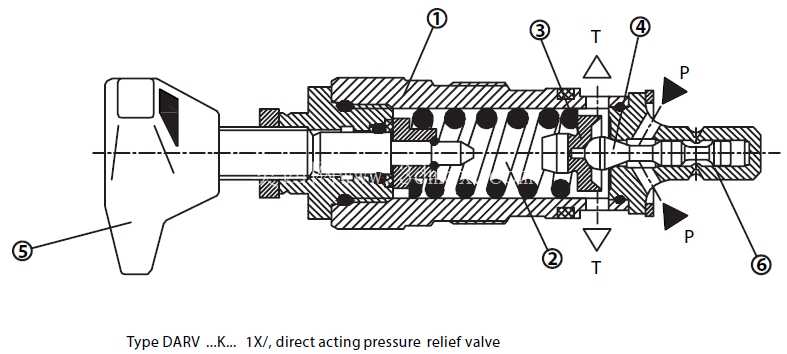

从功能逻辑上看，这款阀块搭载的DARV直动式溢流阀为旋入式插装结构，核心作用是在系统压力超过设定阈值时自动开启溢流，将多余的液压油排回油箱，避免系统压力持续升高造成管路爆裂、密封件损坏、执行元件过载等故障。不同于先导式溢流阀适合大流量高压系统的特性，直动式结构响应速度更快，在小流量回路的压力保护场景中，压力超调量更小，能更灵敏地响应系统的压力波动，尤其适合需要快速压力保护的间歇动作液压回路。

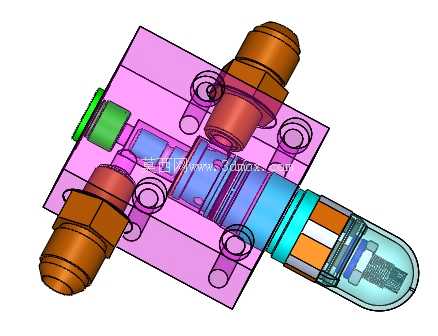

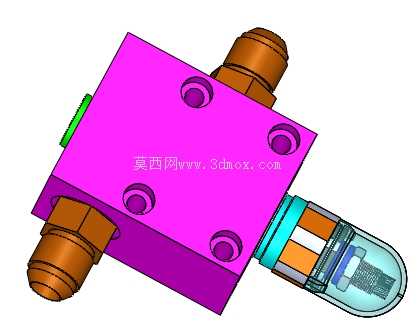

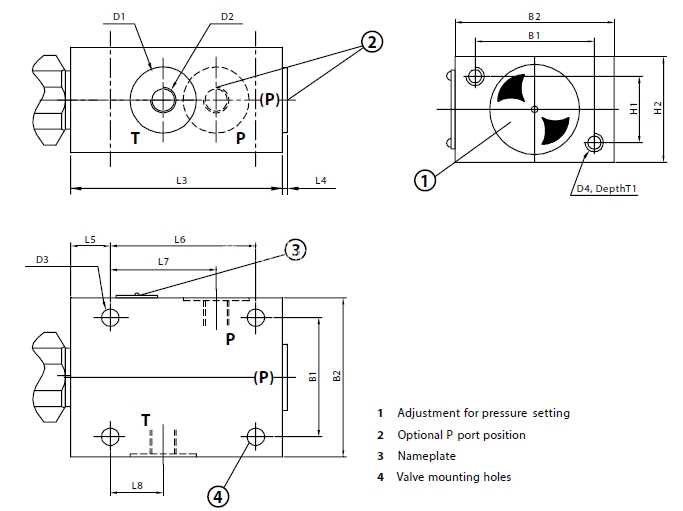

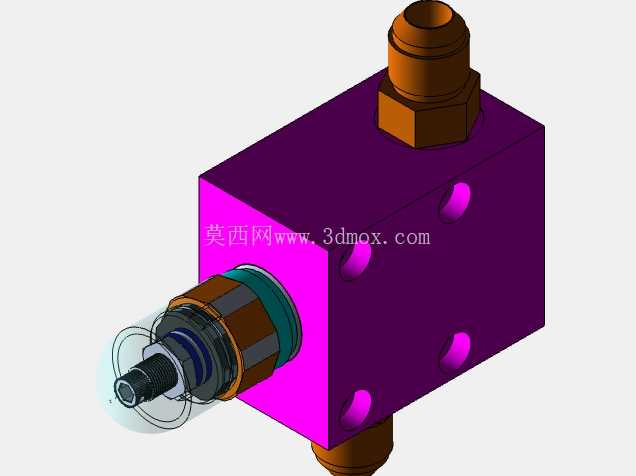

设计层面，这款阀块的油路采用内部钻孔加工，将进油口、溢流口与插装阀腔直接连通，减少了油路转折带来的压力损失。阀块本体采用方形结构设计，四个角位预留了安装固定孔，安装时可以直接通过螺栓固定在安装基座或者相邻阀组的连接面上，不需要额外设计安装支架。阀块的两个外接油口采用标准外螺纹连接结构，适配常用的液压管路接头，现场安装时不需要定制特殊接头，能直接匹配现有液压系统的管路规格。调节端设置在阀块的侧方，预留了足够的扳手操作空间，调试人员可以在不拆卸周边管路的情况下，通过锁紧螺母配合调节螺丝完成压力设定，调整完成后通过锁紧螺母锁死调节位置，避免设备运行过程中因为振动导致压力设定值偏移。

密封件选用丁腈橡胶材质，适配常规矿物液压油、抗磨液压油等工业常用液压介质，内部采用内部排水的泄油方式，不需要单独外接泄油管路，进一步简化了管路连接的复杂度。压力覆盖范围包含200bar常规工作压力等级，最高可承受350bar的峰值压力，流量适配能力最高可达120L/min，能覆盖多数中小功率液压系统的过载保护需求。安装尺寸上，阀块的安装孔位符合NG10/CETOP 5的安装规格，能和同规格的其他液压阀件直接叠加安装，不需要额外加工过渡连接板，在多阀组集成的液压站设计中，可以直接纳入标准阀组的排布序列，减少设计人员的安装适配工作量。

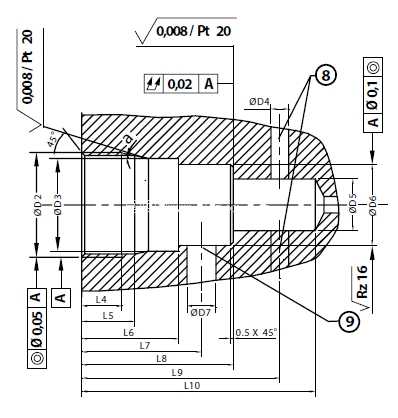

在实际选型应用中，这类集成阀块尤其适合对安装空间有严格限制的移动式液压设备、小型自动化设备液压站、机床夹具锁紧回路等场景，相比分体式阀件组装的结构，集成阀块的内部油路经过优化，流道转折更平缓，能降低油液在阀组内部的紊流和发热，长期运行时的稳定性更好。同时插装式的阀芯结构可以单独拆卸更换，后期维护时不需要将整个阀块从系统上拆下，只需要取出阀芯即可完成检修或者更换，大幅降低了后期的维护成本和停机时间。设计建模过程中，需要重点保证插装阀腔的加工精度，尤其是阀腔的同轴度、密封槽的尺寸公差，直接影响插装阀装配后的密封性能和压力调节稳定性，同时内部油路的钻孔深度、孔位交线位置需要经过严格校核，避免出现油路串通、壁厚不足导致的高压下阀体开裂问题。
