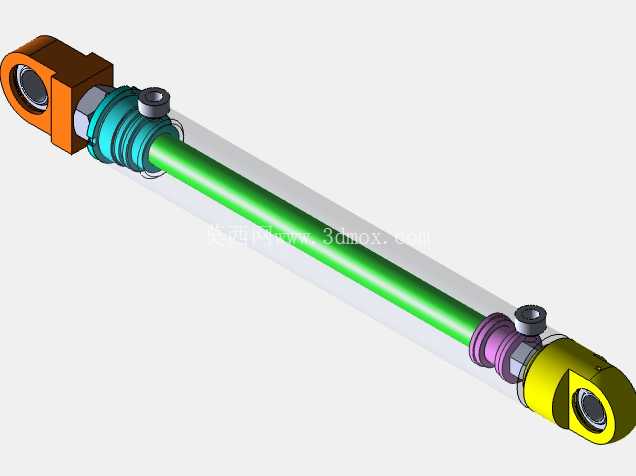

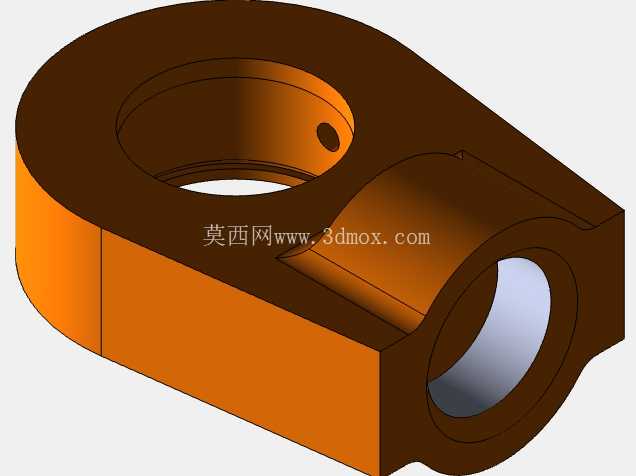

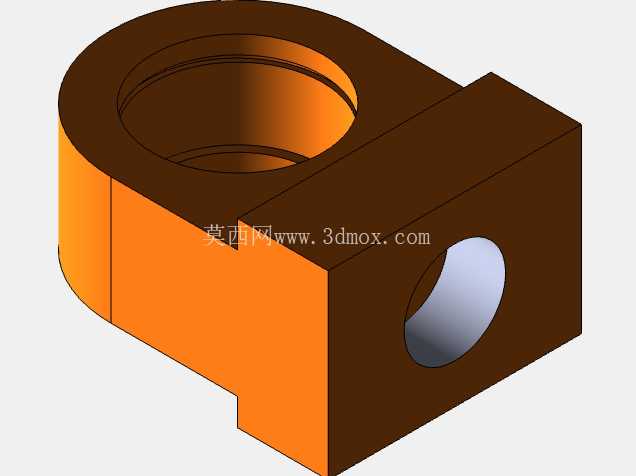

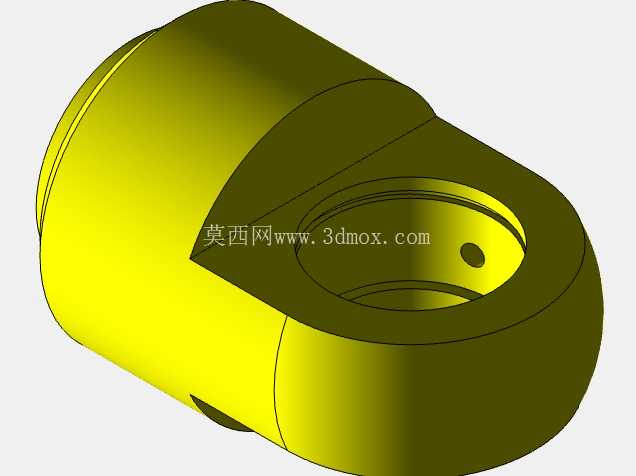

  在各类液压传动系统的落地应用中,焊接结构的液压缸始终是重载直线动作场景里的核心执行部件,不同于拉杆式油缸的分段装配结构,焊接缸筒的缸体本身具备更好的刚性与密封可靠性,在压铸设备周边的辅助动作回路、重型工装的夹紧移位、工程机具的动作执行环节都有极高的出镜率。这款带前后端安装孔的焊接液压缸,在设计阶段就优先考虑了现场安装的适配性,两端的铰接安装孔直接集成在缸底与杆端耳环结构上,不需要额外加装安装支座,能直接通过销轴完成与设备机架、执行负载的铰接连接,大幅减少现场安装的辅件准备工作,也避免了额外安装附件带来的装配累计误差。

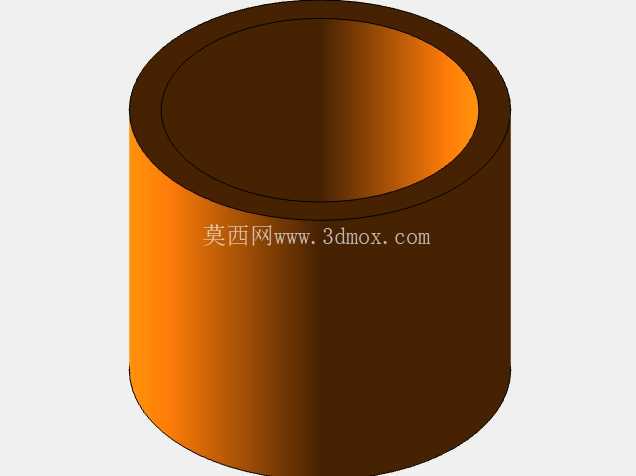

  从结构特性来看,缸筒与端盖采用焊接连接的形式,相比螺纹连接、法兰连接的缸体结构,焊接结构的缸筒外壁没有额外的连接凸缘、螺纹退刀槽等应力集中结构,在承受高压负载、周期性冲击载荷的工况下,缸体的抗疲劳性能更优,能适配压铸生产车间里频繁启停、带负载冲击的动作需求。缸径设定为50mm,杆径30mm,400mm的有效行程刚好覆盖多数中型工装的开合、移位行程需求,这个尺寸参数的匹配也经过了常规液压系统压力下的推力核算,在16MPa的常规系统工作压力下,无杆腔侧的理论推力能达到31kN左右,有杆腔的退回推力也能达到20kN上下,足够应对压铸模具周边的抽芯、顶出辅助动作,或是小型工装的夹紧、举升动作需求。

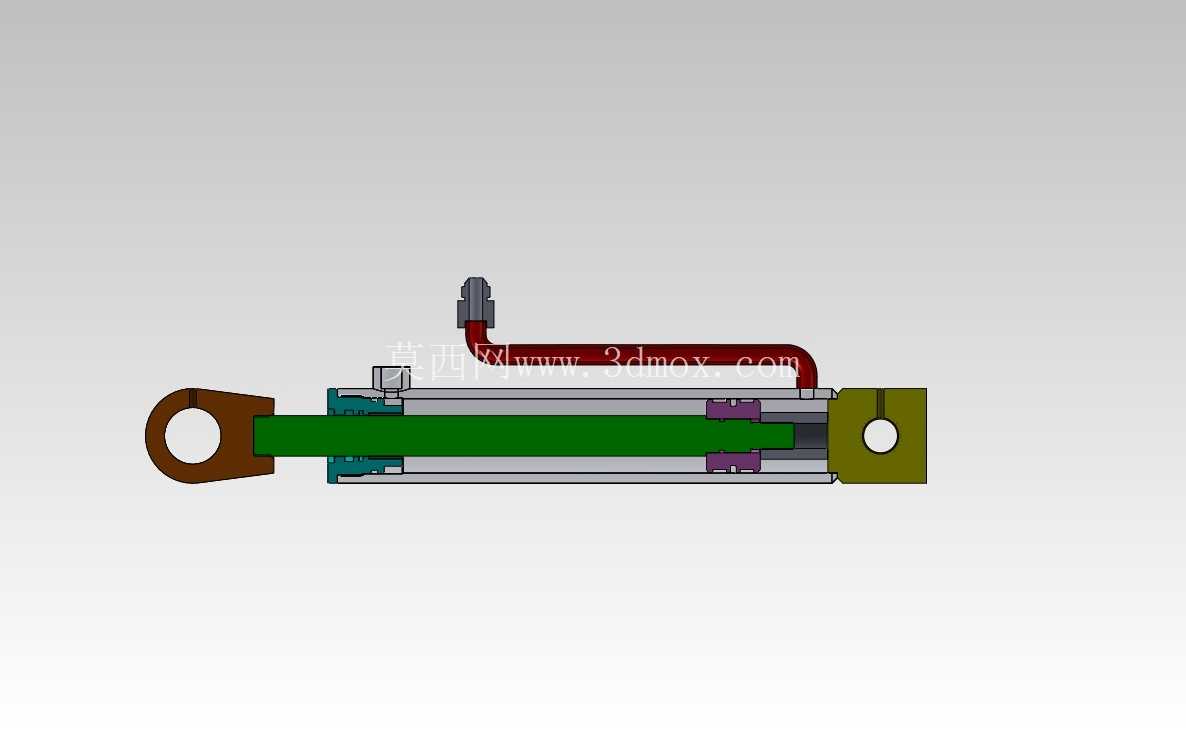

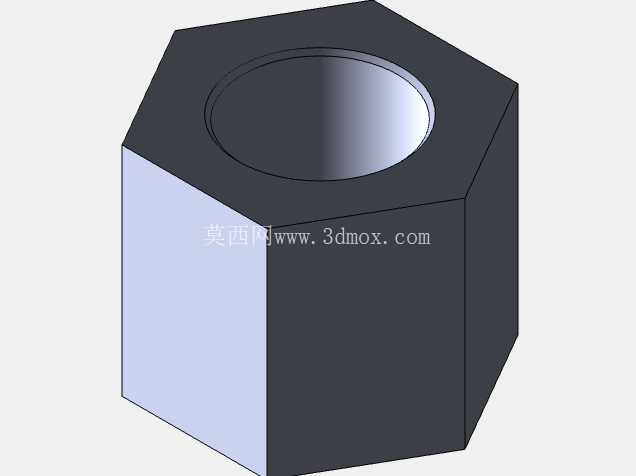

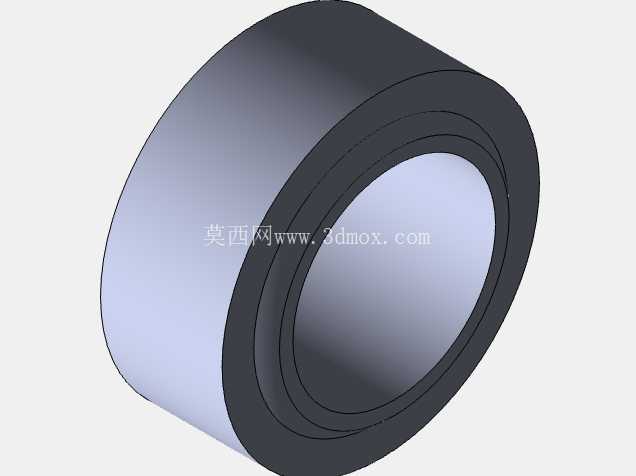

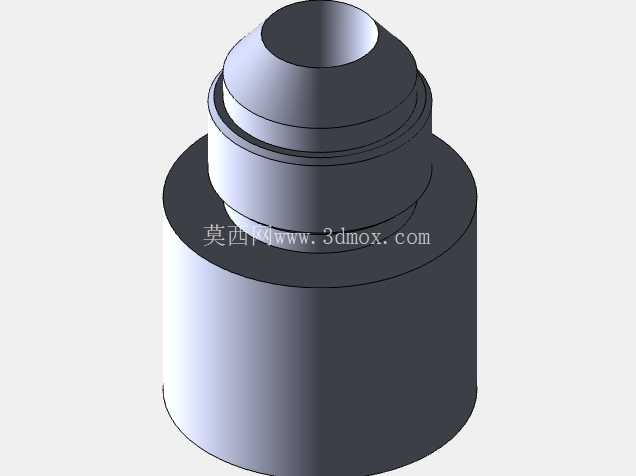

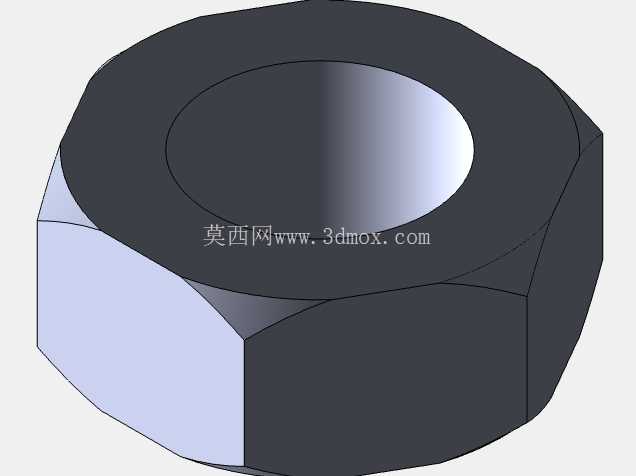

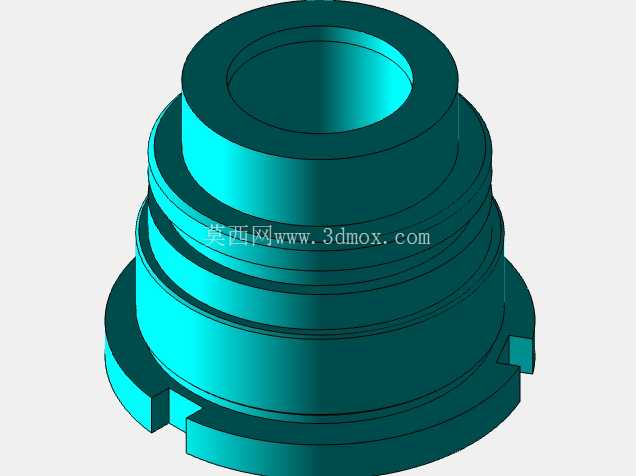

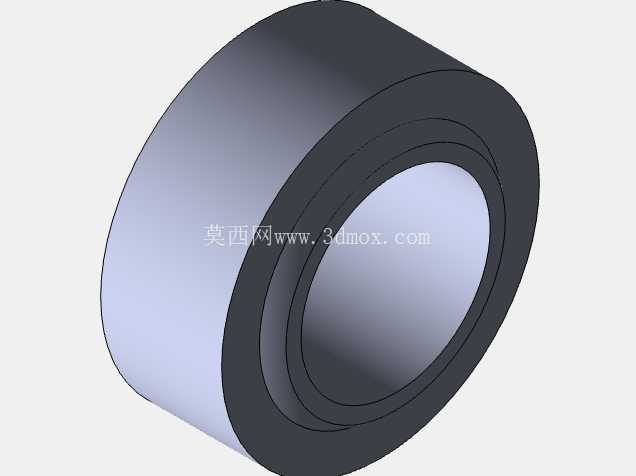

  设计过程中,前后端的安装孔同轴度是重点控制的尺寸项,两个铰接孔的轴线需要保持严格平行,且与活塞杆的运动轴线保持垂直,否则安装后会出现活塞杆受侧向力的问题,轻则导致密封件偏磨漏油,重则会出现活塞杆弯曲、缸筒内壁拉伤的故障。为了规避这个问题,建模阶段就将两端安装孔的装配基准与缸筒的内孔基准做了统一约束,焊接工艺的预留焊接收缩量也在三维模型里做了提前补偿,避免焊接变形导致后续安装孔位偏移。油路接口采用侧置式的铰接管接头安装位,布置在缸筒靠近缸盖的一侧,既不会和两端的安装销轴产生空间干涉,也方便现场布设液压油管,预留的管接头安装螺纹适配常规的液压管路通径,不需要额外做转接头适配。活塞杆表面做了硬化处理的结构预留,模型里的活塞杆外径公差、表面粗糙度要求都按照常规液压油缸的行业标准做了设定,配合导向套上的防尘圈、斯特封、导向带的安装槽结构,能有效阻挡车间环境里的金属粉尘、切削液等杂质进入缸筒内部,延长密封件的使用寿命。从安装边界来看,油缸完全缩回时的总长度控制在适配多数设备安装空间的范围内,伸出时的运动轨迹不会和周边的模具结构、机架筋板产生干涉,两端铰接孔的孔径尺寸也匹配通用的铰接销轴规格,选型替换时不需要重新加工连接部位。

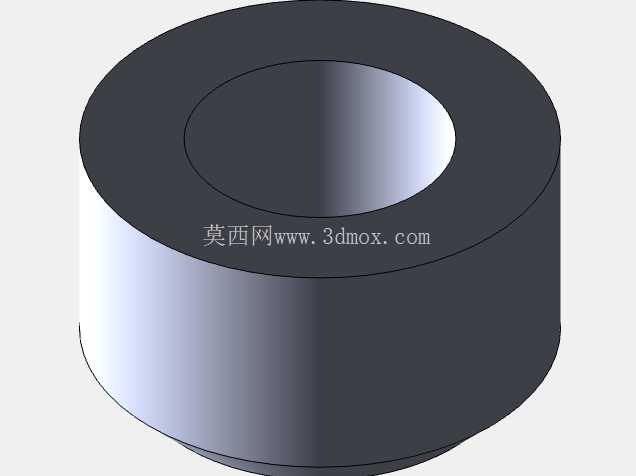

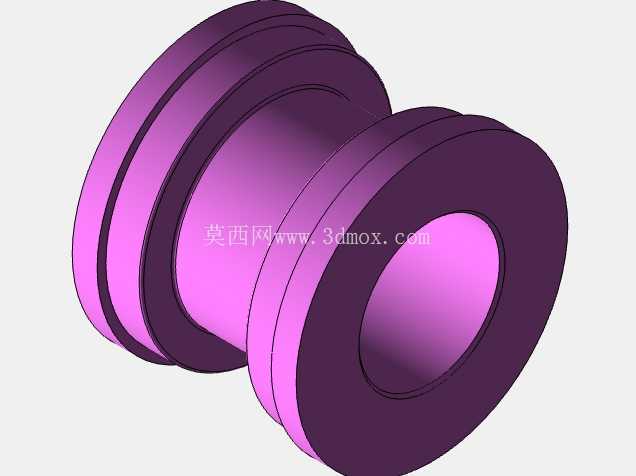

  在实际的压铸生产场景里,这类油缸常被用在模具的侧抽芯机构、定模脱模的辅助顶出、安全门的重载开合驱动等位置,相比气缸,液压驱动的油缸出力更大,动作更平稳,在低速重载的动作场景下不会出现气缸的爬行问题;相比其他安装形式的油缸,这种带集成安装孔的焊接油缸不需要额外制作安装支架,能直接固定在模具模板或者设备机架的预留安装位上,拆装维护也更方便,只需要抽出两端的铰接销轴就能完成油缸的整体更换,不需要拆解周边的管路或者其他结构。建模过程中,内部的活塞密封槽、缓冲结构也做了完整的还原,活塞两端的缓冲柱塞能在油缸行程末端起到减速缓冲的作用,避免活塞直接撞击缸盖和缸底产生冲击噪音,也能延长油缸本身的使用寿命,适配压铸车间连续生产的工况需求。
