55KW电机配套液压动力闪光装置结构

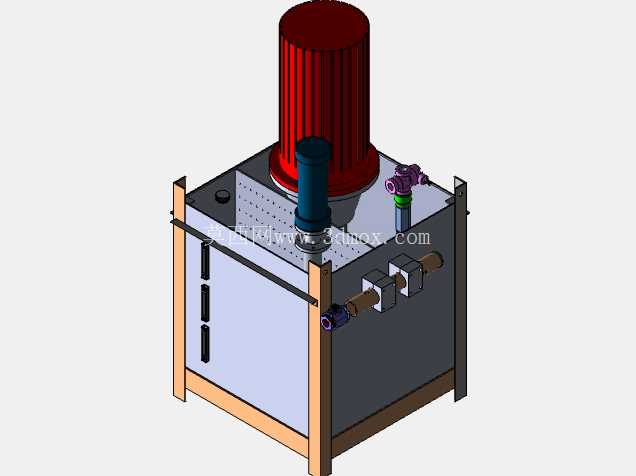

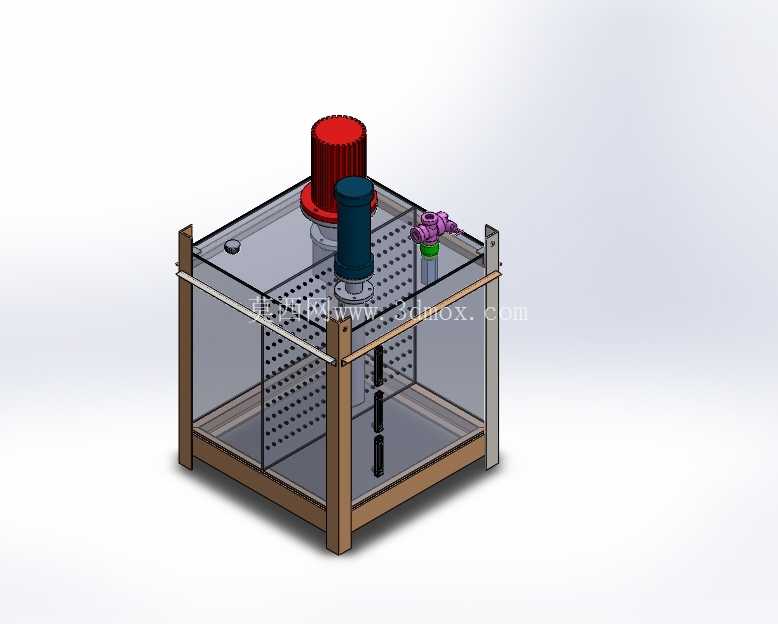

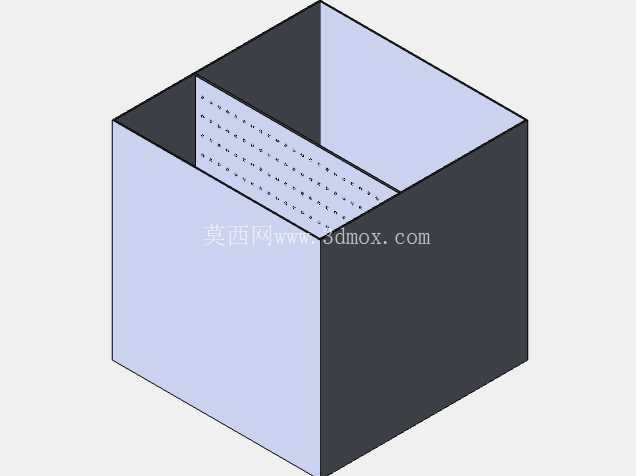

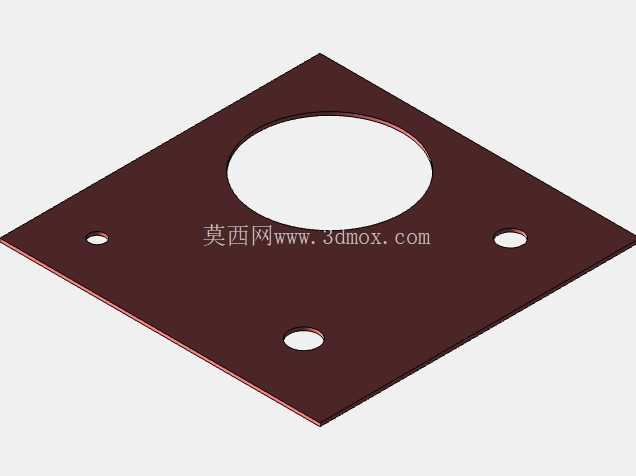

　　从结构布局来看，整套装置采用上置电机的立式安装结构，油箱采用方形焊接箱体设计，箱体四周加装了方管焊接的防护框架，既可以在车间转运过程中避免磕碰油箱本体的阀组、接头，也能作为后期加装外围护板的安装基础，油箱顶面加工有电机安装法兰孔、油泵插装孔、空气滤清器安装位以及多个阀组固定螺纹孔，所有安装孔的位置度公差控制在0.1mm以内，保证电机与油泵的同轴度满足高速运转的要求，避免长期运行出现油封磨损、轴系异响的问题。这套带55KW电机的液压动力装置，主要面向压铸生产车间的配套液压执行场景设计，在压铸生产线的辅助动作回路里承担动力输出职能，日常负责给抽芯机构、合模辅助压紧单元、工件顶出回路提供稳定的压力油源，区别于常规液压站的是它集成了闪光信号触发模块，能在系统压力达到阈值、回路动作到位时同步输出闪光提示，方便车间现场操作人员快速识别工位液压系统的运行状态，避免在高压回路未泄压时进行违规操作。

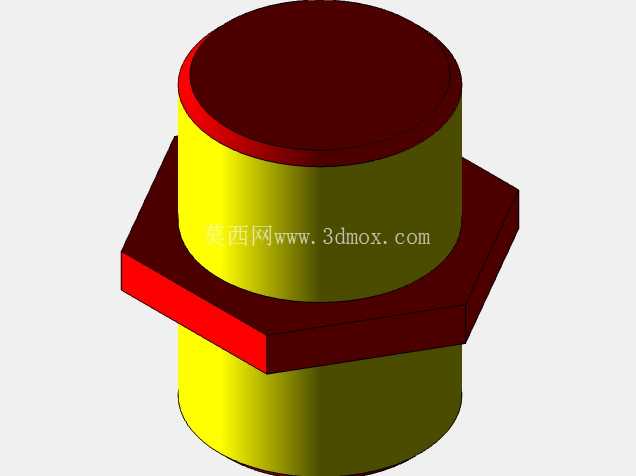

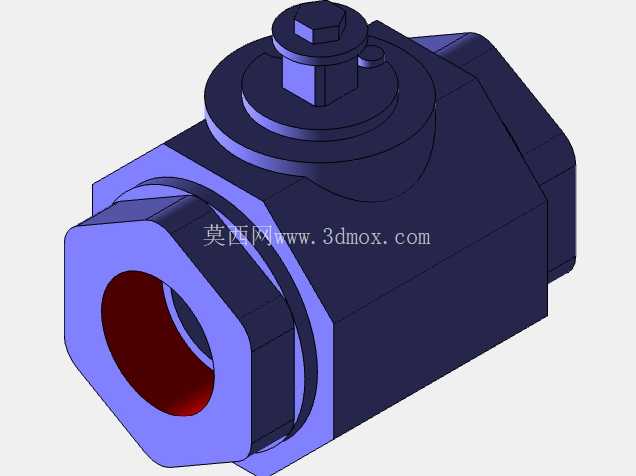

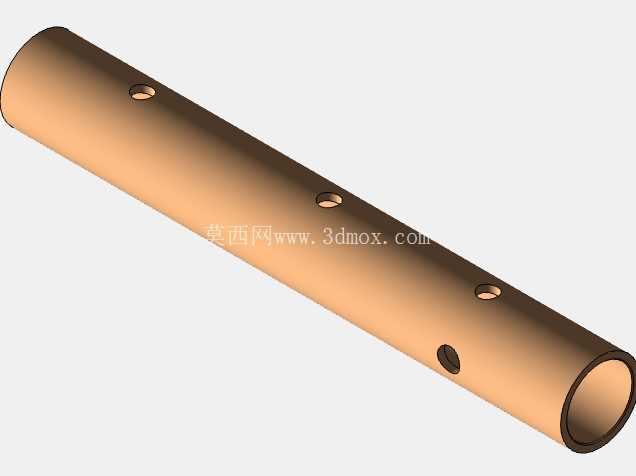

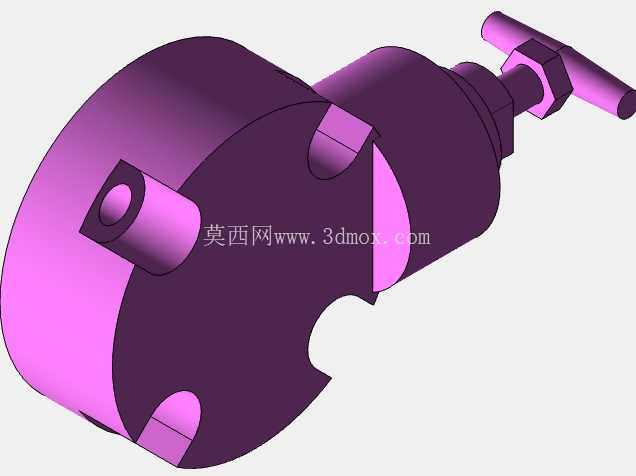

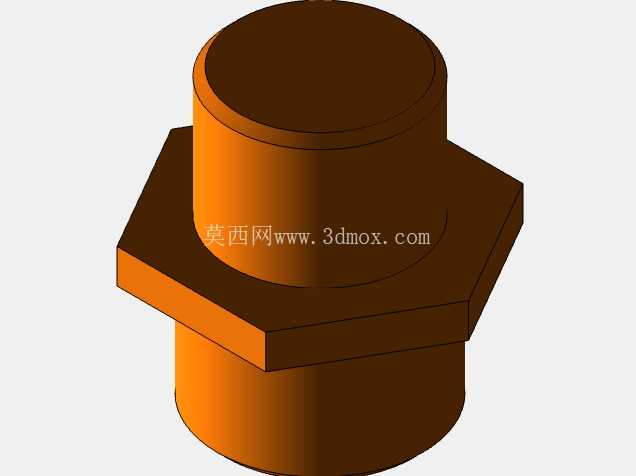

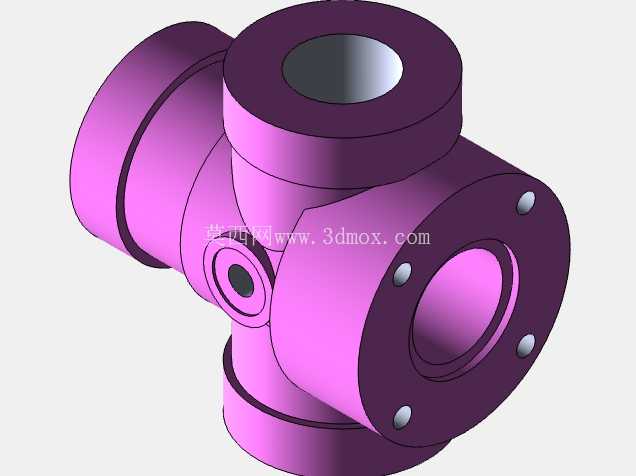

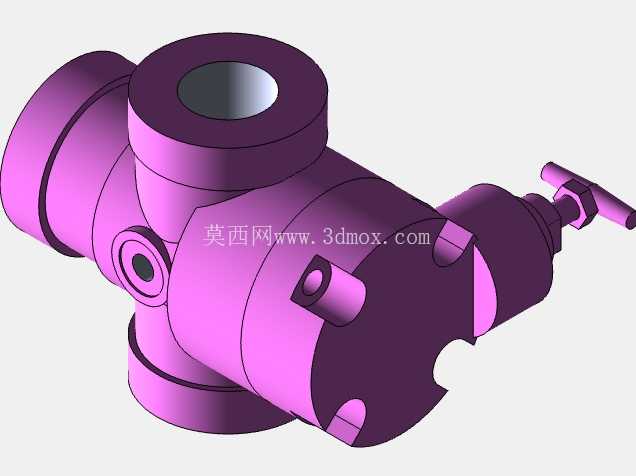

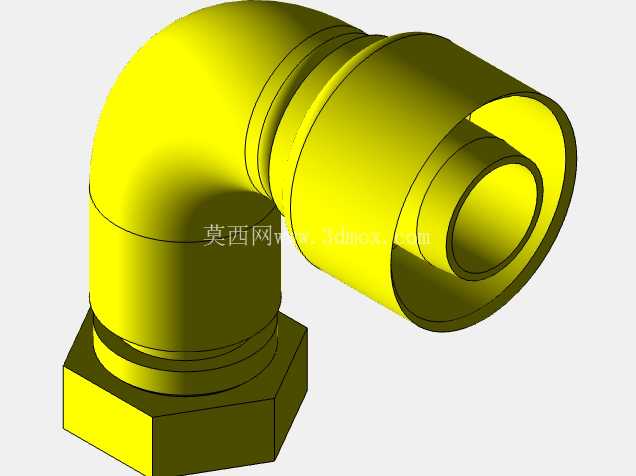

　　设计阶段优先考虑了车间现场的安装边界，油箱的长宽尺寸控制在1200mm×1000mm，整体高度含电机不超过1800mm，能够直接适配多数压铸车间现有设备旁的预留安装空位，不需要额外对地面基础做大规模改造，油箱底部预留了100mm的抬升空间，方便布置放油管路以及日常清理油箱底部的积尘、漏油。油路设计上采用了进回油分侧布置的方案，回油口设置在油箱侧面靠下位置，加装了磁性过滤接头，能够吸附回油中携带的铁屑杂质，避免杂质进入油泵造成磨损，出油侧的阀组采用叠加式安装结构，依次布置了溢流阀、单向阀、压力继电器，其中压力继电器直接和闪光提示模块联动，当系统压力达到设定的16MPa工作压力时，压力继电器触发信号，顶部的闪光装置启动，给现场人员明确的视觉反馈。

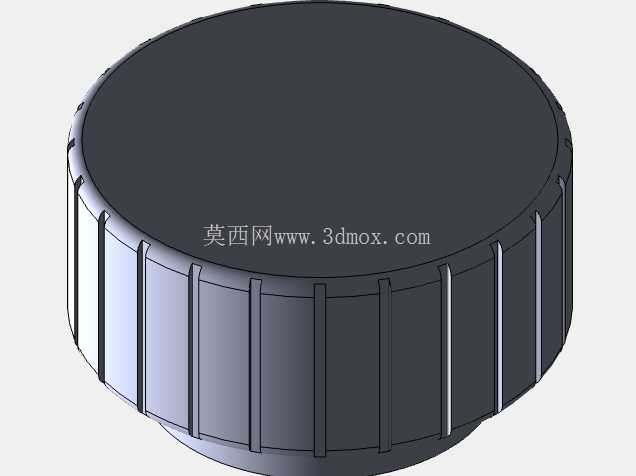

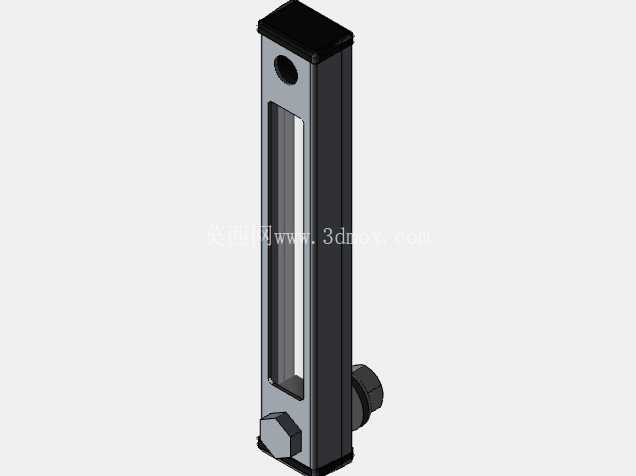

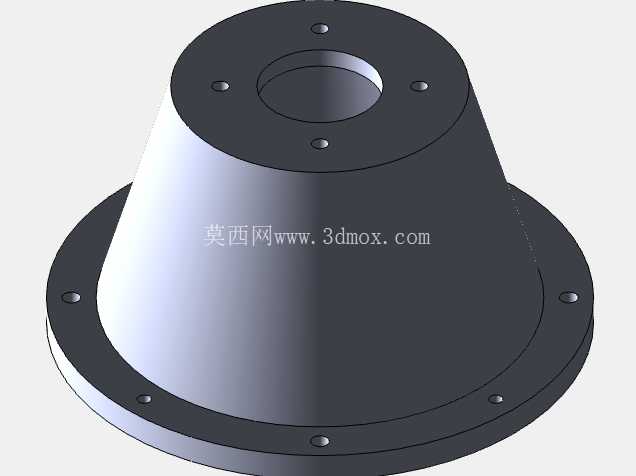

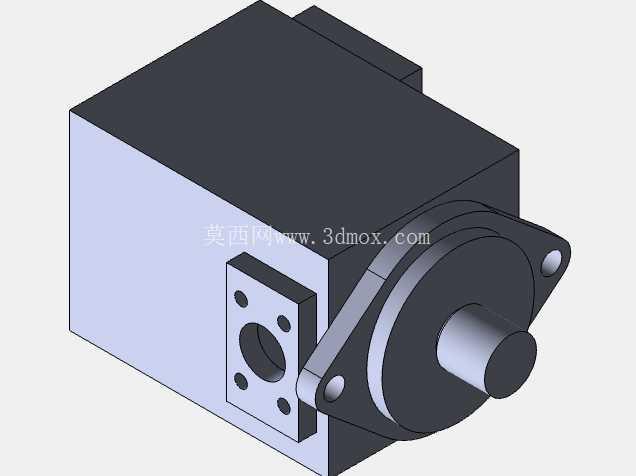

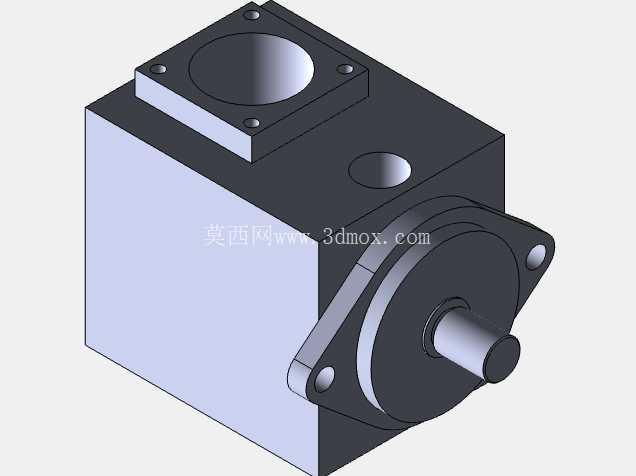

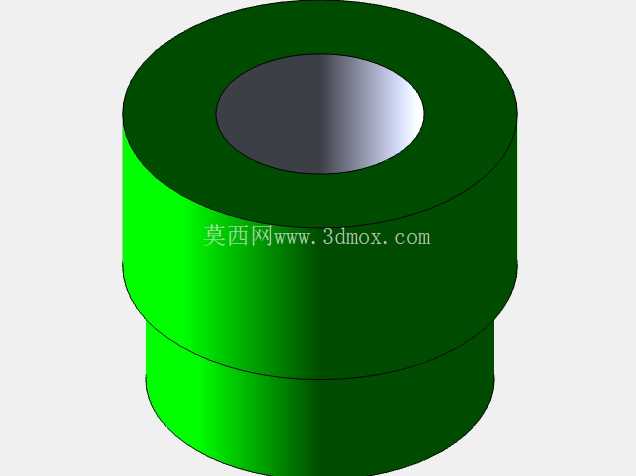

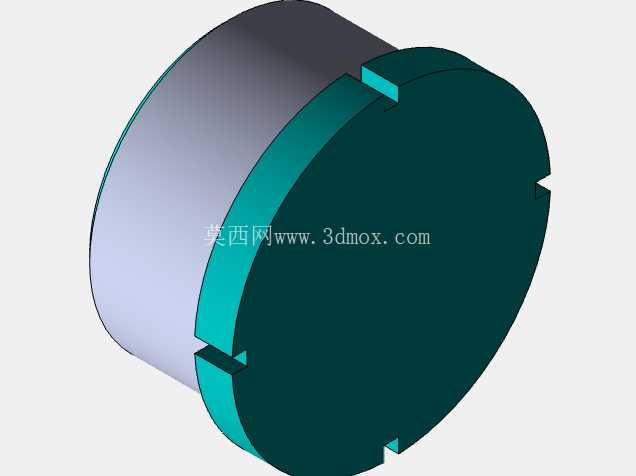

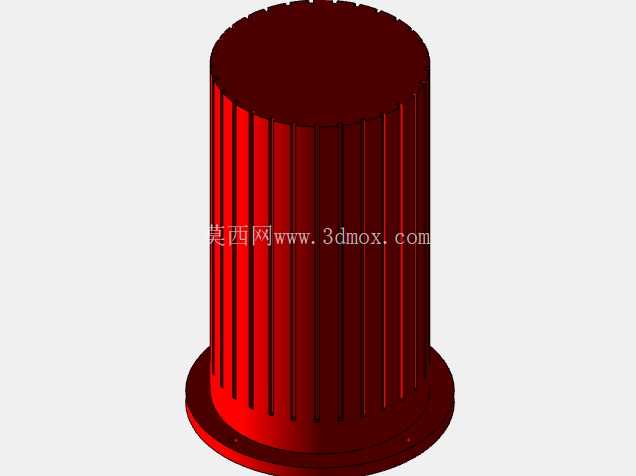

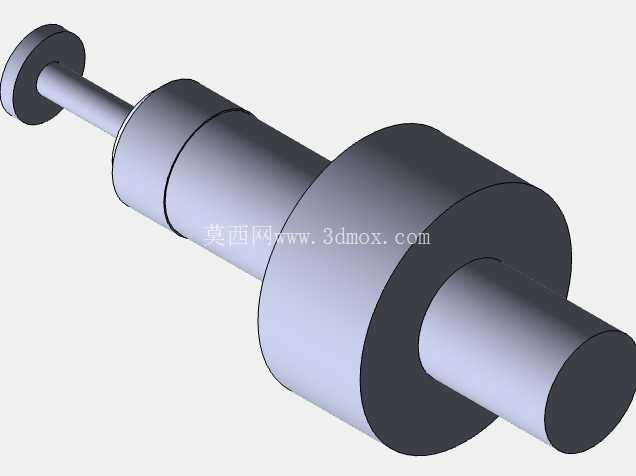

　　电机和油泵之间采用钟形罩加联轴器的连接结构，钟形罩能够完全罩住联轴器的旋转部位，满足车间设备的安全防护要求，避免杂物卷入旋转部件，联轴器选用弹性梅花联轴器，能够补偿小范围的同轴度误差，降低电机和油泵的轴系负载。油箱侧面设置了液位液温计，能够直观观察油箱内的液压油液位以及油温，方便日常巡检时快速判断油位是否正常、是否需要加装冷却装置，油箱顶部的空气滤清器兼顾加油功能，加油时不需要额外打开油箱盖板，减少车间环境中的粉尘进入油箱内部污染液压油的概率。

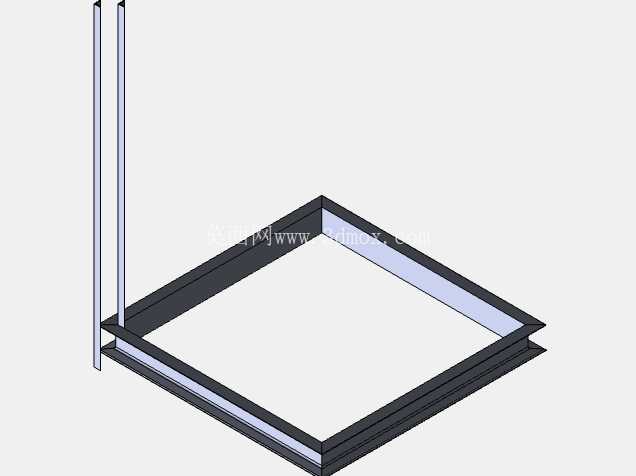

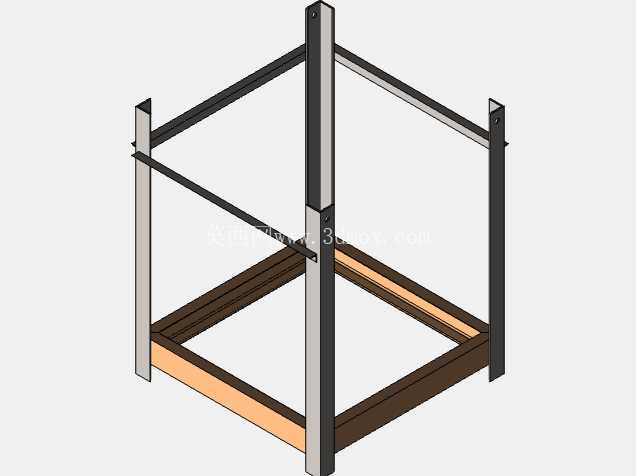

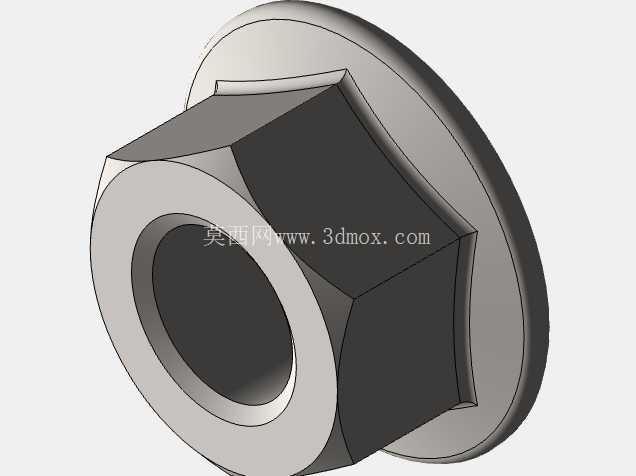

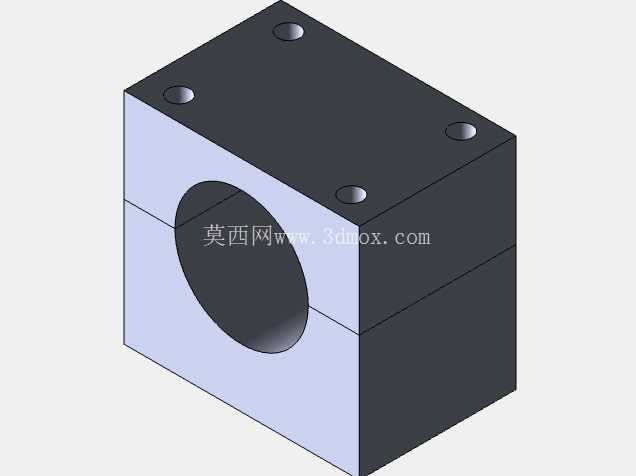

　　在实际选型适配过程中，这套装置的流量参数能够匹配多数中型压铸模具的辅助液压动作需求，不需要额外加大泵组排量，55KW的电机功率能够保证系统在连续保压工况下不会出现过载过热的问题，闪光提示模块采用低压供电，直接从设备的控制回路取电，不需要额外布置供电线路，安装接线时只需要将压力继电器的信号线接入闪光模块即可，整体接线逻辑简单，后期维护时排查故障也比较方便。结构建模过程中，所有管路接头的位置都预留了足够的扳手操作空间，避免后期装配时出现工具无法伸入、接头无法拧紧的问题，阀组之间的叠加间距也做了校核，保证每个阀的调节手柄都有足够的操作空间，不需要拆卸周边部件就能完成压力调节、锁紧的操作。防护框架的方管选用40×40mm的标准焊接方管，和油箱本体之间采用螺栓连接，不需要焊接固定，后期如果需要更换油箱或者阀组，可以直接拆卸框架，不会破坏油箱的漆面和密封结构。整套装置的重心控制在油箱几何中心偏下的位置，即使在叉车转运过程中也不会出现侧翻的风险，油箱底部预留了叉车孔位，不需要额外加装转运托盘就能完成车间内的位置调整。
